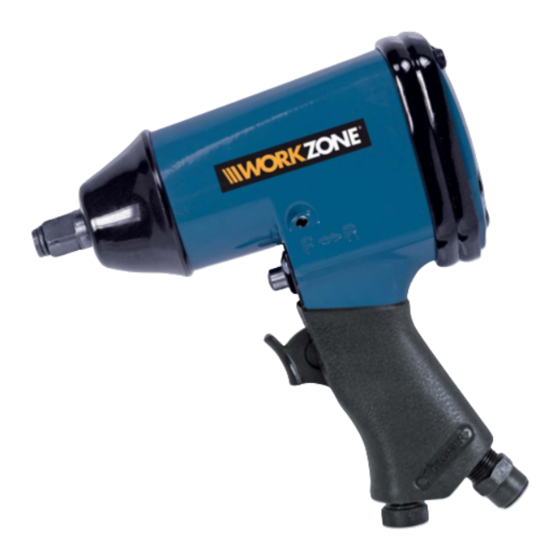

Workzone RP7404 Bedienungsanleitung
Druckluft-schlagschrauber
Vorschau ausblenden
Andere Handbücher für RP7404:
- Bedienungsanleitung (76 Seiten) ,
- Handbuch (56 Seiten) ,
- Bedienungsanleitung (28 Seiten)
Verwandte Anleitungen für Workzone RP7404
Inhaltszusammenfassung für Workzone RP7404

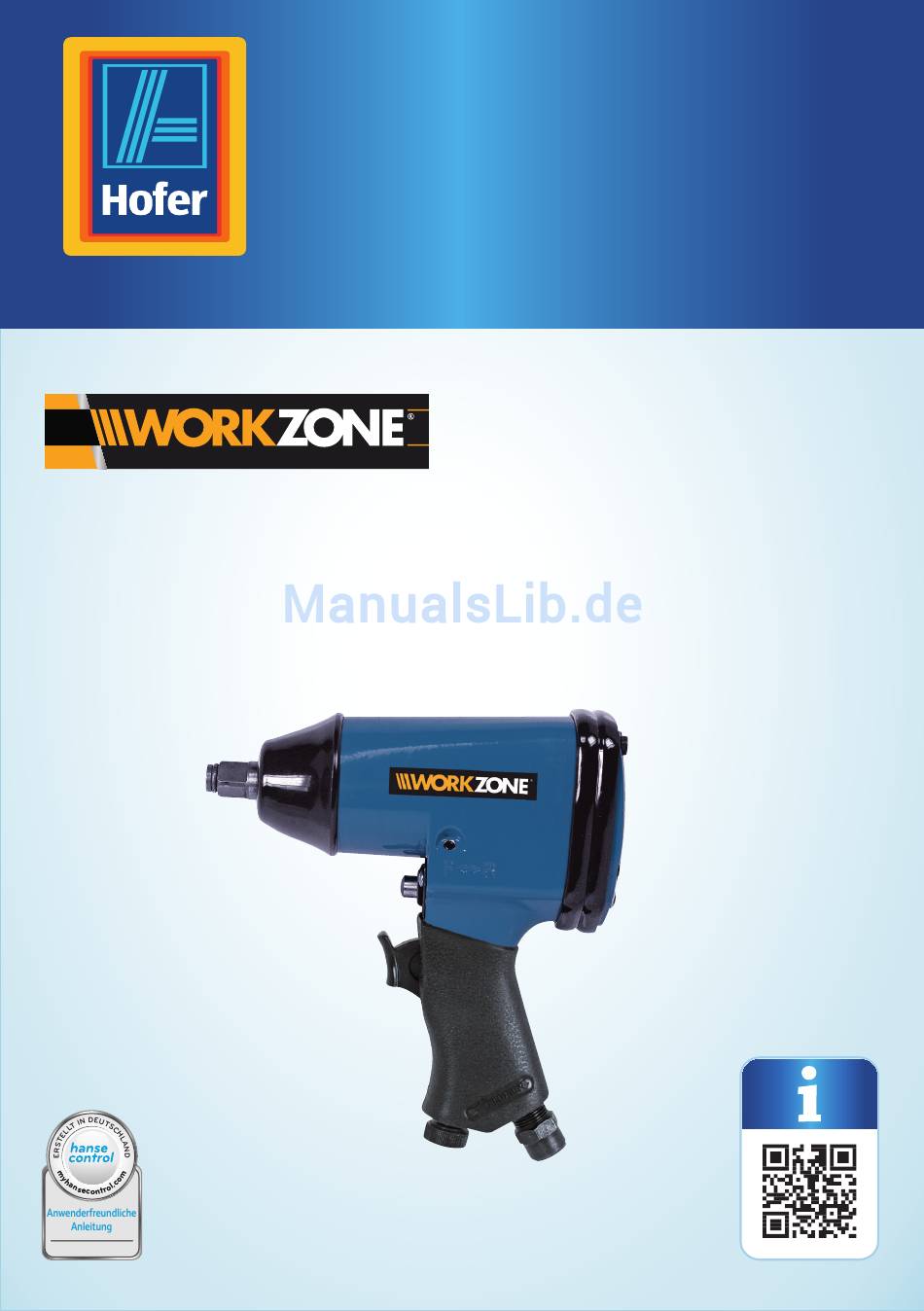

- Seite 1 Bedienungs anleitung Da bin ich mir sicher. DRUCKLUFT- SCHLAGSCHRAUBER Original-Betriebsanleitung ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QRCodes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QRCodes (QR = Quick Response) sind grafische Codes, die mithilfe einer SmartphoneKamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ..................4 Verwendung ................5 Lieferumfang/Teileliste ............6 Allgemeines ................7 Bedienungsanleitung lesen und aufbewahren ..... 7 Zeichenerklärung ................. 7 Sicherheit .................8 Bestimmungsgemäßer Gebrauch ..........8 Restrisiken ..................9 Allgemeine Sicherheitshinweise für Druckluftwerkzeuge ... 9 Zusätzliche Sicherheitsanweisungen für den Schlagschrauber ..............15 Erstverwendung ..............17 Schlagschrauber und Lieferumfang prüfen ......17 SchnellKupplung eindrehen ............17... -
Seite 6: Lieferumfang/Teileliste
Lieferumfang/Teileliste Schlagschrauber Lufteinlass Drehmomentregler Abzugshebel Schalter Rechts/Linkslauf Aufnahme Steckeinsätze (1/2"), 10× Teflonband Leitungsöler/Nebelöler Schnellkupplung Ölflasche InnensechskantSchlüssel Verlängerung (1/2"), 75 mm, 125 mm, 2× Adapter Ohne Abbildung: Transport und Aufbewahrungskoffer... -
Seite 7: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Druckluft- Schlagschrauber (im Folgenden nur „Schlagschrauber“ genannt). Sie enthält wichtige Informationen zur Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie den Schlagschrauber verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen. -
Seite 8: Sicherheit
Sicherheit Beim Arbeiten können kleine Teilchen herum fliegen. Tragen Sie eine Schutzbrille. Tragen Sie bei Staub erzeugenden Arbeiten immer eine Staubschutzmaske. Tragen Sie einen Gehörschutz, wenn es beim Arbeiten mit dem Werkzeug zu starkem Lärm kommt. Tragen Sie geeignete Schutzhandschuhe. Sicherheit Bestimmungsgemäßer Gebrauch Der Schlagschrauber ist ausschließlich für den Privatanwender im Hobby- und Do-it-... -
Seite 9: Restrisiken
Sicherheit • Gewerbliche, handwerkliche oder industrielle Nutzung des Schlagschraubers; • Bedienung oder Wartung des Schlagschraubers durch Personen, die mit dem Umgang mit dem Schlagschrauber nicht vertraut sind und/oder die damit verbundenen Gefahren nicht verstehen. Restrisiken Trotz bestimmungsgemäßer Verwendung können nicht offensichtliche Restrisiken nicht völlig ausgeschlossen werden. - Seite 10 Sicherheit Kennzeichnungen gekennzeichnet ist. Kontaktieren Sie ggf. den Hersteller, um Ersatzschilder zu erhalten. WARNUNG! Verletzungsgefahr! Bei einem Bruch des Werkstücks oder eines der Zubehörteile oder gar des Schlagschraubers selbst, können Teile mit hoher Geschwindigkeit herausgeschleudert werden. Durch herausgeschleuderte Teile besteht Verletzungsgefahr.
- Seite 11 Sicherheit WARNUNG! Verletzungsgefahr! Durch unsachgemäßen Umgang während des Betriebs besteht Verletzungsgefahr. − Tragen Sie geeignete Handschuhe zum Schutz der Hände. Beim Einsatz des Schlagschraubers können die Hände Gefährdungen durch Quetschen, Schlagen, Schneiden, Abrieb und Wärme ausgesetzt sein. − Bediener und Wartungspersonal müssen physisch in der Lage sein, die Größe, das Gewicht und die Leistung des Schlagschraubers zu handhaben.
- Seite 12 Sicherheit WARNUNG! Verletzungsgefahr! Durch wiederholte Bewegungen während des Betriebs besteht Verletzungsgefahr. − Bei der Verwendung des Schlagschraubers kann es beim Arbeiten zu unangenehmen Empfindungen in den Händen, Armen, Schultern, im Halsbereich oder an anderen Körperteilen kommen. − Nehmen Sie für die Arbeit mit dem Schlagschrauber eine bequeme Stellung ein.
- Seite 13 Sicherheit − Wenn der Schlagschrauber an einer Aufhängevorrichtung befestigt ist, stellen Sie sicher, dass die Befestigung sicher ist. WARNUNG! Verletzungsgefahr! Am Arbeitsplatz besteht Verletzungsgefahr. − Achten Sie auf Oberflächen, die durch den Gebrauch des Schlagschraubers rutschig geworden sein können. Außerdem besteht auch durch den Luftschlauch Stolpergefahr.
- Seite 14 Sicherheit − Alle zum Auffangen, Absaugen oder zur Unterdrückung von Flugstaub oder Dämpfen vorgesehenen Einbau- oder Zubehörteile des Schlagschraubers sollten den Anweisungen des Herstellers entsprechend ordnungsgemäß eingesetzt und gewartet werden. − Verwenden Sie Atemschutzausrüstungen gemäß deren Anleitung oder wie nach den Arbeits- und Gesundheitsschutzvorschriften gefordert. WARNUNG! Verletzungsgefahr! Durch Lärm besteht Verletzungsgefahr.
-
Seite 15: Zusätzliche Sicherheitsanweisungen Für Den Schlagschrauber
Sicherheit und Störungen der Blutzirkulation in Händen und Armen verursachen. − Halten Sie Ihre Hände von der Schraubfassung fern. − Tragen Sie bei Arbeiten in kalter Umgebung warme Kleidung und halten Sie Ihre Hände warm und trocken. − Falls Sie feststellen, dass die Haut an Ihren Fingern oder Händen taub wird, kribbelt, schmerzt oder sich weiß... - Seite 16 Sicherheit − Stellen Sie sicher, dass sich die Sicherheitsmaßnahmen gegen den Auswurf von Verbindungselementen und Bolzen an der richtigen Stelle befinden und einsatzfähig sind. − Achten Sie auf mögliche Auswürfe von Einbauspindeln aus dem vorderen Teil des Schlagschraubers. − Leiten Sie kalte Luft von den Händen fort. −...
-
Seite 17: Erstverwendung
Erstverwendung Erstverwendung Schlagschrauber und Lieferumfang prüfen 1. Heben Sie den Schlagschrauber mit beiden Händen aus der Verpackung. 2. Stellen Sie den Schlagschrauber auf einen ebenen und stabilen Untergrund, z. B. eine Werkbank. 3. Kontrollieren Sie, ob der Schlagschrauber oder die Einzelteile Schäden aufweisen. Ist dies der Fall, benutzen Sie den Schlagschrauber nicht. -
Seite 18: Steckeinsatz Montieren
Schmierung Steckeinsatz montieren − Schieben Sie den gewünschten Steckeinsatz auf die Aufnahme (siehe Abb. D). Verlängerung montieren (siehe Abb. D). 1. Schieben Sie die Verlängerung auf die Aufnahme 2. Schieben Sie den gewünschten Steckeinsatz auf die Verlängerung. Schmierung Zur Vermeidung von Reibungs- und Korrosionsschäden ist eine regelmäßige Schmierung wichtig. -
Seite 19: Gebrauch
Gebrauch Gebrauch Schlagschrauber ein- und ausschalten (siehe Abb. E). − Einschalten: Ziehen Sie den Abzugshebel − Ausschalten: Lassen Sie den Abzugshebel los. − Trennen Sie den Schlagschrauber von der Druckluftquelle, wenn Sie die Arbeit beendet haben. Zwischen Rechts- und Linkslauf umschalten HINWEIS! Beschädigungsgefahr! Durch unsachgemäßen Umgang besteht Beschädigungsgefahr. -
Seite 20: Schraubverbindungen Anziehen/Lösen
Gebrauch Schraubverbindungen anziehen/lösen WARNUNG! Verletzungsgefahr! Beim Anziehen und Lösen von Schraubverbindungen besteht Verletzungsgefahr. − Tragen Sie bei der Benutzung des Schlagschraubers persönliche Schutzausrüstung wie Schutzbrille, Schutzhandschuhe und Gehörschutz. − Lassen Sie im Falle einer Unterbrechung der Druckluftversorgung den Abzugshebel sofort los. HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang kann zu Beschädigungen führen. -
Seite 21: Wartung Und Pflege
Wartung und Pflege Wartung und Pflege Zur Vermeidung von Reibungs- und Korrosionsschäden ist eine regelmäßige Wartung und Pflege unerlässlich. Es dürfen nur Arbeiten durchgeführt werden, die in dieser Bedienungsanleitung aufgeführt sind. Zum Schutz vor Verunreinigungen sollte das Werkzeug nach jedem Gebrauch mit einer Folie abgedeckt werden. -
Seite 22: Lagerung
Lagerung Lagerung 1. Reinigen Sie den Schlagschrauber vor dem Lagern gründlich (siehe Abschnitt „Reinigung“). 2. Bewahren Sie den saubere Schlagschrauber und das Zubehör in dem Transport- und Aufbewahrungskoffer auf. Transport − Sichern Sie den Schlagschrauber gegen Verrutschen, wenn Sie ihn in einem Fahrzeug transportieren. -
Seite 23: Technische Daten
Technische Daten Technische Daten Modell: RP7404 Bemessungsluftdruck: 6,3 bar Bemessungsdrehzahl: 6350 min Gewicht: ca. 2,2 kg Artikelnummer: 55416 Geräusch-/Vibrationsinformation WARNUNG! Gesundheitsgefahr! − Tragen Sie bei der Arbeit einen Gehörschutz und angemessene Schutzkleidung. Geräuschemissionswerte Gemessen gemäß EN ISO 4871 und EN ISO 15744. Das Geräusch am Arbeitsplatz kann 85 dB (A) überschreiten, in diesem Fall sind Schutzmaßnahmen für den Benutzer... - Seite 24 Geräusch-/Vibrationsinformation ACHTUNG: Der oben genannte Schwingungsemissionswert (Vibrationswert) ist entsprechend einem in EN 28662-1 und EN ISO 8662-8 genormten Messverfahren gemessen worden und kann zum Vergleich eines Werkzeuges mit einem anderen verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.
-
Seite 25: Entsorgung
Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. Schlagschrauber entsorgen Entsorgen Sie den Schlagschrauber entsprechend der in Ihrem Land geltenden Vorschriften. Sollte der Schlagschrauber einmal nicht mehr benutzt werden können, geben Sie den Schlagschrauber bei einer Sammelstelle Ihrer Gemeinde/Ihres Stadtteils ab. -
Seite 26: Konformitätserklärung
Konformitätserklärung Konformitätserklärung... - Seite 27 Da bin ich mir sicher. VERTRIEBEN DURCH: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTRASSE 9 5081 ANIF AUSTRIA KUNDENDIENST 55416 06246 72091 60 service@walter-werkzeuge.com JAHRE MODELL: GARANTIE RP7404 10/2016...
