Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten.
Inhaltsverzeichnis Lieferumfang / Teilebezeichnung ................................... Allgemeines ............................................Bedienungsanleitung lesen und aufbewahren ........................Zeichenerklärung ............................................Sicherheit ..............................................Bestimmungsgemäße Verwendung ................................Restrisiken .................................................. Allgemeine Sicherheitshinweise für Druckluftwerkzeuge ................. Gefährdungen durch herausgeschleuderte Teile ......................Gefährdungen durch Erfassen/Aufwickeln ..........................Gefährdungen im Betrieb ......................................Gefährdungen durch wiederholte Bewegungen ......................
Seite 4
Wartung, Reinigung, Lagerung und Transport ......................Wartung ..................................................Schlagschrauber schmieren ....................................Schmierung mit Nebelöler ......................................Manuelle Schmierung ........................................Reinigung ................................................. Lagerung .................................................. Transport ................................................... Fehlersuche ............................................Technische Daten ........................................Geräuschinformation ....................................... Entsorgung ............................................Verpackung entsorgen ........................................Schlagschrauber entsorgen ....................................CE-Konformitätserklärung ..................................

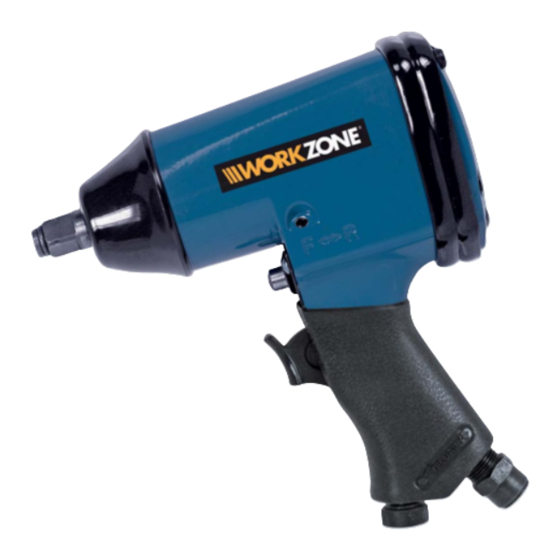

Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem diesem Druckluft- Schlagschrauberset 16 tlg. (im Folgenden nur Schlagschrauber genannt). Sie enthält wichtige Informationen zu Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie den Schlagschrauber verwenden.
Sicherheit GS Das Symbol „GS“ steht für geprüfte Sicherheit. Produkte, die mit diesem Zeichen gekennzeichnet sind, entsprechen den Anforderungen des deutschen Produktsicherheitsgesetzes (ProdSG). Rotationsrichtung Sicherheit Bestimmungsgemäße Verwendung Der Schlagschrauber ist für folgende Einsatzzwecke konstruiert worden: • zum Anziehen und Lösen von Schraubverbindungen unter Verwendung von geeigneten Maschinenwerkzeugen.
Sicherheit Restrisiken Trotz bestimmungsgemäßer Verwendung können nicht offensichtliche Restrisiken nicht völlig ausgeschlossen werden. Bedingt durch die Art des Schlagschraubers können folgende Gefährdungen auftreten: • Quetsch- oder Verletzungsgefahr durch unsachgemäße Verwendung • Bruch des Einsatzwerkzeuges oder des Werkstücks Allgemeine Sicherheitshinweise für Druckluftwerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen.
Sicherheit Gefährdungen durch herausgeschleuderte Teile • Bei einem Bruch des Werkstücks oder eines der Zubehörteile oder gar des Maschinenwerkzeuges selbst können Teile mit hoher Geschwindigkeit herausgeschleudert werden. • Tragen Sie beim Betrieb des Schlagschraubers immer einen schlagfesten Augenschutz. Der Grad des erforderlichen Schutzes sollte für jeden einzelnen Einsatz gesondert bewertet werden.
Sicherheit • Achten Sie darauf, dass Ihr Körper im Gleichgewicht ist und dass Sie einen sicheren Stand haben. • Geben Sie den Abzug im Fall einer Unterbrechung der Energieversorgung frei. • Verwenden Sie nur die vom Hersteller empfohlenen Schmiermittel. • Verwenden Sie den Schlagschrauber nicht in engen Räumen und achten Sie darauf, dass Ihre Hände nicht zwischen Maschine und Werkstück gequetscht werden, insbesondere beim Abschrauben.
Sicherheit • Verwenden Sie ausschließlich Schlagfassungen in gutem Arbeitszustand, denn ein mangelhafter Zustand von Handfassungen und Zubehörteilen kann dazu führen, dass diese bei der Verwendung mit Schlagschraubern zerbrechen und herausgeschleudert werden. Gefährdungen am Arbeitsplatz • Ausrutschen, Stolpern und Stürzen sind Hauptgründe für Verletzungen am Arbeitsplatz.
Sicherheit • Verwenden Sie Atemschutzausrüstungen nach den Anweisungen Ihres Arbeitgebers oder wie nach den Arbeits- und Gesundheitsschutzvorschriften gefordert. Gefährdungen durch Lärm • Die Einwirkung hoher Lärmpegel kann bei ungenügendem Gehörschutz zu dauerhaften Gehörschäden, Hörverlust und anderen Problemen, wie z. B. Tinnitus (Klingeln, Sausen, Pfeifen oder Summen im Ohr), führen.
Sicherheit konsultieren Sie einen Arzt. • Der Schlagschrauber ist nach den in dieser Bedienungsanleitung enthaltenen Empfehlungen zu betreiben und zu warten, um eine unnötige Verstärkung der Schwingungen zu vermeiden. • Verwenden Sie keine verschlissenen oder schlecht passenden Fassungen und Verlängerungen, da dies mit hoher Wahrscheinlichkeit zu einer erheblichen Verstärkung der Schwingungen führt.
Sicherheit • Sorgen Sie dafür, dass der auf dem Schlagschrauber angegebene Höchstdruck nicht überschritten wird. • Whipcheck-Schlauchsicherungen müssen verwendet werden, um Schutz für den Fall eines Versagens der Verbindung des Schlauchs mit der Maschine und von Schläuchen untereinander zu bieten. •...
Vor Verwendung Vor Verwendung Schlagschrauber und Lieferumfang prüfen • Nehmen Sie den Schlagschrauber und das Zubehör aus der Verpackung. • Prüfen Sie, ob der Lieferumfang vollständig ist (siehe Kapitel "Lieferumfang / Teilebezeichnung"). • Kontrollieren Sie, ob der Schlagschrauber oder das Zubehör Schäden aufweisen. •...
Vor Verwendung • Schieben Sie die gewünschte Stecknuss auf die Aufnahme Verlängerung montieren • Schieben Sie die Verlängerung auf die Aufnahme. • Schieben Sie den gewünschten Steckeinsatz auf die Verlängerung bis die Federkugel der Verlängerung in das Loch der Stecknuss einrastet. Schlagschrauber an eine Druckluftquelle anschließen VORSICHT! Warten Sie vor dem Anschluss des Schlagschraubers an eine...
Verwendung Verwendung Ein- / Ausschalten Einschalten: • Ziehen Sie den Abzug Ausschalten: • Lassen Sie den Abzug los. Wenn Ihre Arbeit beendet ist trennen Sie das Werkzeug von der Druckluftquelle. Rechts- / Linkslauf VORSICHT! Versuchen Sie niemals die Rotationsrichtung umzuschalten während die Maschine eingeschaltet ist.
Verwendung Drehmoment einstellen Unterschiedlichen Anwendungen entsprechend kann die Antriebskraft des Schlagschraubers mit dem Drehmomentregler eingestellt werden. Der Regler hat vier Stufen, wobei „1“ das minimale und „4“ das maximale Drehmoment bezeichnet. • Drücken Sie den Drehmomentregler und wählen Sie die gewünschte Einstellung in dem Sie den Wert am Regler und die Dreiecksmarkierung am Gehäuse aufeinander richten.
Wartung, Reinigung, Lagerung und Transport • Montieren Sie einen Steckeinsatz, wählen Sie die Rotationsrichtung und stellen Sie das Drehmoment wie oben beschrieben ein. • Setzen Sie den Steckeinsatz auf die Sechskantmutter oder -schraube. • Ziehen Sie den Abzugshebel. • Sobald die Schraubverbindung in der gewünschten Position ist lassen Sie den Abzug los.
Wartung, Reinigung, Lagerung und Transport Schlagschrauber schmieren Zur Vermeidung von Reibungs- und Korrosionsschäden ist eine regelmäßige Schmierung besonders wichtig. Wir empfehlen ein geeignetes Druckluft-Spezialöl eines renommierten Herstellers zu verwenden. Schmierung mit Nebelöler Als Aufbereitungsstufe nach dem Druckminderer schmiert ein Nebelöler Ihr Werkzeug kontinuierlich und optimal.
Wartung, Reinigung, Lagerung und Transport vermeiden, dass der Schlagschrauber verunreinigt wird. Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder Nylonborsten sowie keine scharfen oder metallischen Reinigungsgegenstände wie Messer, harte Spachtel und dergleichen. Diese können die Oberflächen beschädigen. Reinigen Sie den Schlagschrauber erst, nachdem Sie ihn von der Druckluftquelle entfernt bzw.
Gehäuse. Trennen Sie den Schlagschrauber von der Druckversorgung. Versuchen Sie durch Drehen der Aufnahme den Motor zu lösen. Technische Daten Modell RP7404 Nennluftdruck max. 6,3 bar / 90 psi Bemessungsdrehzahl 7.000 U/min Masse: ca. 2,2 kg 95566_Schlagschrauber_AT.indb 23 15.11.2017 12:15:12...
Geräuschinformation Geräuschinformation Geräuscheemissionswerte: Gemessen gemäß EN ISO 15744. Das Geräusch am Arbeitsplatz kann 85 dB (A) überschreiten, in diesem Fall sind Schutzmaßnahmen für den Benutzer erforderlich (geeigneten Gehörschutz tragen). Schalldruckpegel L : 84,4 dB(A) Schallleistungspegel L : 95,4 dB(A) Unsicherheit: K=3 dB Die oben genannten Werte sind Geräuschemissionswerte und müssen daher nicht zeitgleich sichere Arbeitsplatzwerte darstellen.
Geräuschinformation - Verwendung des richtigen Zubehörs und dessen einwandfreien Zustand, - festen Halt des Schlagschraubers durch den Anwender, - bestimmungsgemäße Verwendung des Schlagschraubers, wie in dieser Bedienungsanleitung beschrieben. Bei nicht angemessener Anwendung kann der Schlagschrauber vibrationsbedingte Erkrankungen verursachen. ACHTUNG: Je nach Art der Anwendung bzw. der Benutzungsbedingungen sind zum Schutz des Anwenders folgende Sicherheitsmaßnahmen zu beachten: - Versuchen Sie die Vibration so gut als möglich zu vermeiden.
