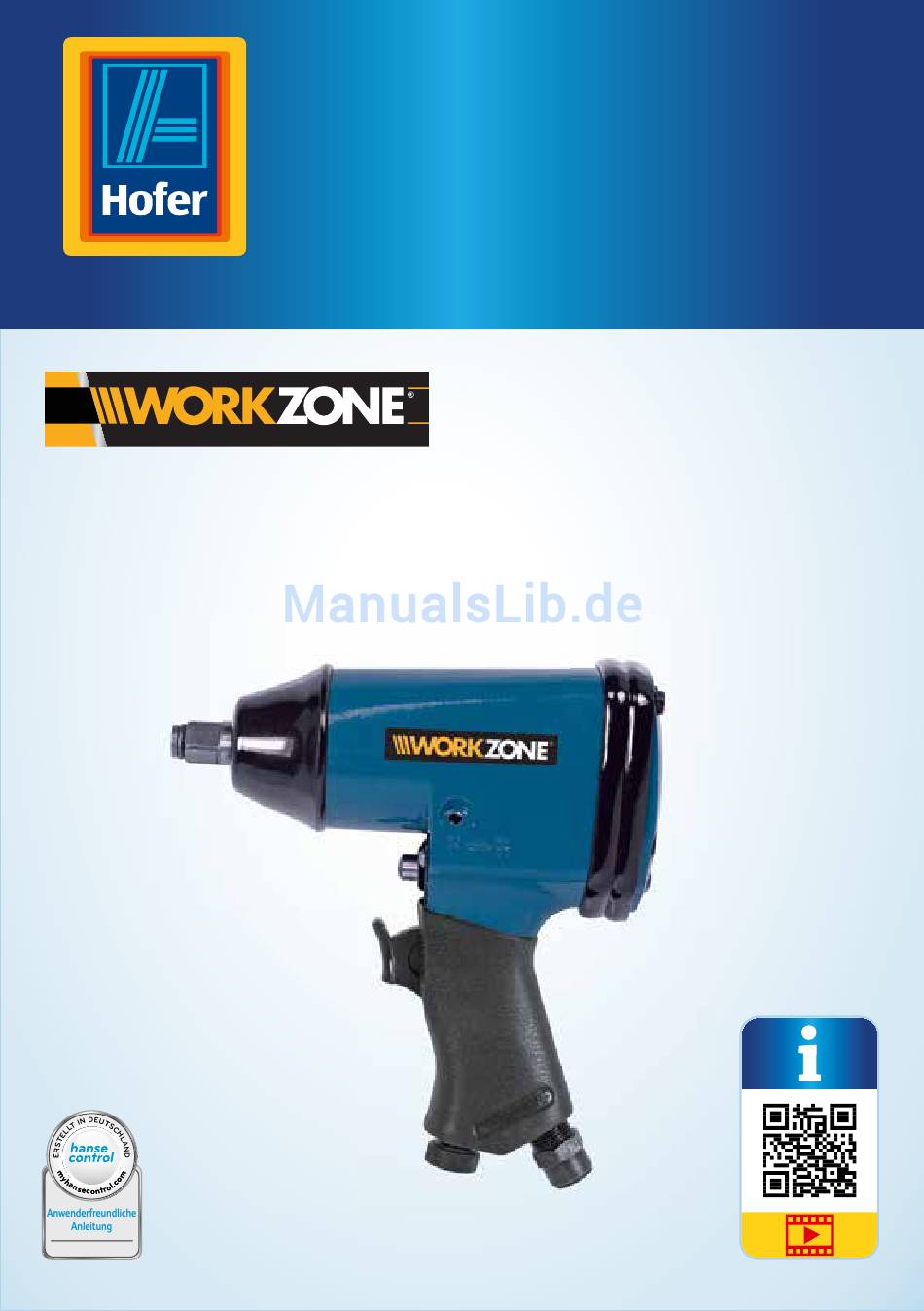

- Seite 1 Bedienungs- anleitung Da bin ich mir sicher. DRUCKLUFT- SCHLAGSCHRAUBER-SET 16 TLG. Original-Betriebsanleitung ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ................4 Verwendung ................5 Lieferumfang/Teileliste ............6 Allgemeines ................. 7 Bedienungsanleitung lesen und aufbewahren ....7 Zeichenerklärung ..............7 Sicherheit ................8 Bestimmungsgemäßer Gebrauch ........8 Restrisiken ................9 Allgemeine Sicherheitshinweise für Druckluftwerkzeuge ............... 9 Zusätzliche Sicherheitsanweisungen für pneumatische Maschinen ............. 14 Besondere Sicherheitsanweisungen ........15 Schlagschrauber und Lieferumfang prüfen .... -
Seite 6: Lieferumfang/Teileliste

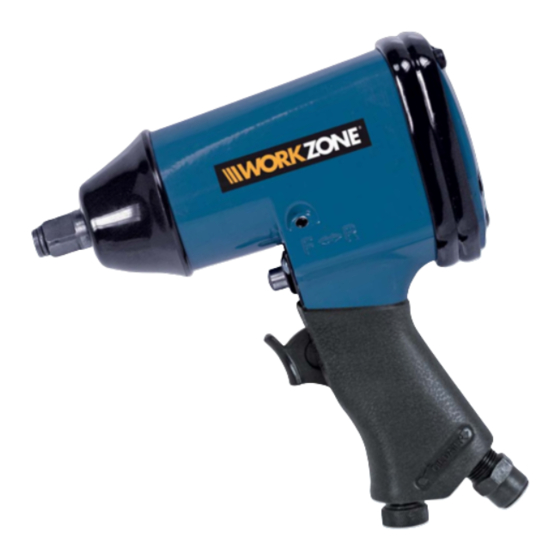

Lieferumfang/Teileliste Druckluft-Schlagschrauber Lufteinlass Drehmomentregler Abzugshebel Schalter Rotationsrichtung Aufnahme 1/2" Stecknüsse, 10× Dichtband Nebelöler Stecknippel Ölflasche, leer Innensechskant-Schlüssel 1/2" Verlängerung, 100 mm... -
Seite 7: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Druckluft- Schlagschrauber-Set 16 tlg. (im Folgenden nur Schlagschrauber genannt). Sie enthält wichtige Informationen zur Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie den Schlagschrauber verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen. Die Nichtbeachtung der Anweisungen in dieser Bedienungsanleitung kann zu schweren Verletzungen oder zu Beschädigungen des Schlagschraubers führen. -
Seite 8: Sicherheit
Sicherheit Tragen Sie geeignete Schutzhandschuhe. Das TÜV-Siegel bestätigt, dass der Schlagschrauber bei bestimmungsgemäßem Gebrauch sicher ist. Das Symbol „GS“ steht für geprüfte Sicherheit. Produkte, die mit diesem Zeichen gekennzeichnet sind, entsprechen den Anforderungen des deutschen Produktsicherheitsgesetzes (ProdSG). Der maximale Arbeitsdruck beträgt 6,3 bar. Die Werkzeugaufnahme ist für 1/2"-Steckeinsätze konzipiert. -
Seite 9: Restrisiken
Sicherheit • Reparatur des Schlagschraubers durch einen anderen als den Hersteller oder eine Fachkraft; • Gewerbliche, handwerkliche oder industrielle Nutzung des Schlagschraubers; • Bedienung oder Wartung des Schlagschraubers durch Personen, die mit dem Umgang mit dem Schlagschrauber nicht vertraut sind und/oder die damit verbundenen Gefahren nicht verstehen. -
Seite 10: Gefährdungen Durch Herausgeschleuderte Teile
Sicherheit Hinweis: Die folgenden Gefährdungen sind für den allgemeinen Gebrauch von handgehaltenen Schlagschraubern vorhersehbar. Der Benutzer oder der Ar- beitgeber des Benutzers sollte die aufgrund der einzelnen Verwendungsarten gegebenen speziellen Risiken bewerten. Gefährdungen durch herausgeschleuderte Teile − Bei einem Bruch des Werkstücks oder eines der Zubehörteile oder gar des Maschinenwerkzeuges selbst können Teile mit hoher Geschwindigkeit herausgeschleudert werden. -
Seite 11: Gefährdungen Durch Wiederholte Bewegungen
Sicherheit − Halten Sie den Schlagschrauber richtig: Seien Sie bereit, den üblichen oder plötzlichen Bewegungen entgegenzuwirken – führen Sie den Schlagschrauber mit beiden Händen. − Achten Sie darauf, dass Ihr Körper im Gleichgewicht ist und dass Sie einen sicheren Stand haben. −... -
Seite 12: Gefährdungen Am Arbeitsplatz
Sicherheit − Verwenden Sie ausschließlich Zubehörteile und Verbrauchsmaterialien der vom Hersteller der Maschine für Schraubverbindungen empfohlenen Größen und Typen; verwenden Sie keine anderen Typen oder Größen der Zubehörteile und Verbrauchsmaterialien. − Verwenden Sie ausschließlich Schlagfassungen in gutem Arbeitszustand, denn ein mangelhafter Zustand von Handfassungen und Zubehörteilen kann dazu führen, dass diese bei der Verwendung mit Schlagschraubern zerbrechen und herausgeschleudert werden. - Seite 13 Sicherheit − Falls Staub oder Dämpfe entstehen, muss die Hauptaufgabe sein, diese am Ort ihrer Freisetzung zu kontrollieren. − Alle zum Auffangen, Absaugen oder zur Unterdrückung von Flugstaub oder Dämpfen vorgesehenen Einbau- oder Zubehörteile sollten den Anweisungen des Herstellers entsprechend ordnungsgemäß...
-
Seite 14: Zusätzliche Sicherheitsanweisungen Für Pneumatische Maschinen
Sicherheit − Tragen Sie bei Arbeiten in kalter Umgebung warme Kleidung und halten Sie Ihre Hände warm und trocken. − Falls Sie ein Taubheitsgefühl, Kribbeln oder Schmerzen in Ihren Fingern oder Händen feststellen oder sich die Haut an Ihren Fingern oder Händen weiß verfärbt, stellen Sie die Arbeit mit dem Schlagschrauber ein, benachrichtigen Sie Ihren Arbeitgeber und konsultieren Sie einen Arzt. -
Seite 15: Besondere Sicherheitsanweisungen
Sicherheit − Kalte Luft ist von den Händen fortzuleiten. − Verwenden Sie keine Schnellverschlusskupplungen am Werkzeugeinlass. Verwenden Sie für Schlauchanschlüsse mit Gewinde nur solche aus gehärtetem Stahl (oder einem Werkstoff von vergleichbarer Stoßfestigkeit). − Universal-Drehkupplungen (Klauenkupplungen) dürfen nicht verwendet werden. −... -
Seite 16: Schlagschrauber Und Lieferumfang Prüfen
Schlagschrauber und Lieferumfang prüfen Schlagschrauber und Lieferumfang prüfen 1. Heben Sie den Schlagschrauber und alle Zubehörteile aus der Verpackung. 2. Kontrollieren Sie, ob der Schlagschrauber oder die Einzelteile Schäden aufweisen. Ist dies der Fall, benutzen Sie den Schlagschrauber nicht. Wenden Sie sich über die auf der Garantiekarte angegebene Serviceadresse an den Hersteller. -
Seite 17: Schmierung Mit Nebelöler
Schlagschrauber verwenden Schmierung mit Nebelöler Als Aufbereitungsstufe nach dem Druckminderer schmiert ein Nebelöler Ihr Werkzeug kontinuierlich und optimal. Ein Nebelöler gibt in feinen Tropfen Öl an die durchströmende Luft ab und garantiert so eine regelmäßige Schmierung. wie folgt (siehe Abb. A, B und C): Montieren Sie den beiliegenden Nebelöler 1. -
Seite 18: Schlagschrauber Ein- Und Ausschalten
Schlagschrauber verwenden Schlagschrauber ein- und ausschalten Einschalten (siehe Abb. E). − Ziehen Sie den Abzugshebel Ausschalten − Lassen Sie den Abzugshebel los. − Trennen Sie den Schlagschrauber von der Druckluftquelle, wenn Sie die Arbeit beendet haben. Rotationsrichtung einstellen WARNUNG! Verletzungsgefahr! Versuchen Sie niemals die Rotationsrichtung umzuschalten während die Maschine eingeschaltet ist. -
Seite 19: Wartung Und Pflege
Wartung und Pflege 1. Schalten Sie die Druckluftquelle ein und lassen Sie sie solange laufen, bis der maximale Druck erreicht wurde und das Gerät abschaltet. 2. Stellen Sie mit Hilfe eines Druckminderers an der Druckluftquelle den optimalen Arbeitsdruck ein. Beachten Sie, dass der max. Arbeitsdruck nicht überschritten werden darf. Ein überhöhter Arbeitsdruck bringt keinen Leistungsgewinn, sondern erhöht lediglich den Luftverbrauch und beschleunigt den Geräteverschleiß. -
Seite 20: Wartung
Fehlersuche Wartung − Warten Sie den Schlagschrauber regelmäßig nach je 2 Stunden Arbeitseinsatz (ohne Arbeitspausen). Empfohlen wird die Wartung nach je 1 Stunde Arbeitseinsatz und auch bei geringer Nutzung mind. 4-mal jährlich. Beachten Sie hierzu die Hinweise zur Schmierung (siehe Abschnitt „Schlagschrauber schmieren“). -
Seite 21: Technische Daten
Technische Daten Technische Daten Modell: RP7404 Bemessungsluftdruck: 6,3 bar / 90 psi Bemessungsdrehzahl: 6350 min Gewicht: ca. 2,2 kg Bewerteter Schalldruckpegel L 84,4 dB(A), K=3 dB (A) (nach EN ISO 4871 und EN ISO 15744) Schallleistungspegel L 95,4 dB (A), K=3 dB (A) (nach EN ISO 4871 und EN ISO 15744) Vibrationsstärke des Griffs:... - Seite 22 Geräusch-/Vibrationsinformation • Vibrationswert ah 3,3 m/s² • Unsicherheit K 0,82 m/s² ACHTUNG! Der oben genannte Schwingungsemissionswert (Vibrationswert) ist entsprechend einem in DIN EN 60745-1 genormten Messverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.
-
Seite 23: Entsorgung
Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung. Schlagschrauber entsorgen Entsorgen Sie den Schlagschrauber entsprechend den in Ihrem Land geltenden Vorschriften. -
Seite 24: Konformitätserklärung
Konformitätserklärung Konformitätserklärung... - Seite 25 Da bin ich mir sicher. VERTRIEBEN DURCH: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTRASSE 9 5081 ANIF AUSTRIA KUNDENDIENST 94300 06246 720 91 600 service@walter-werkzeuge.com JAHRE MODELL: GARANTIE RP7404 03/2017...
