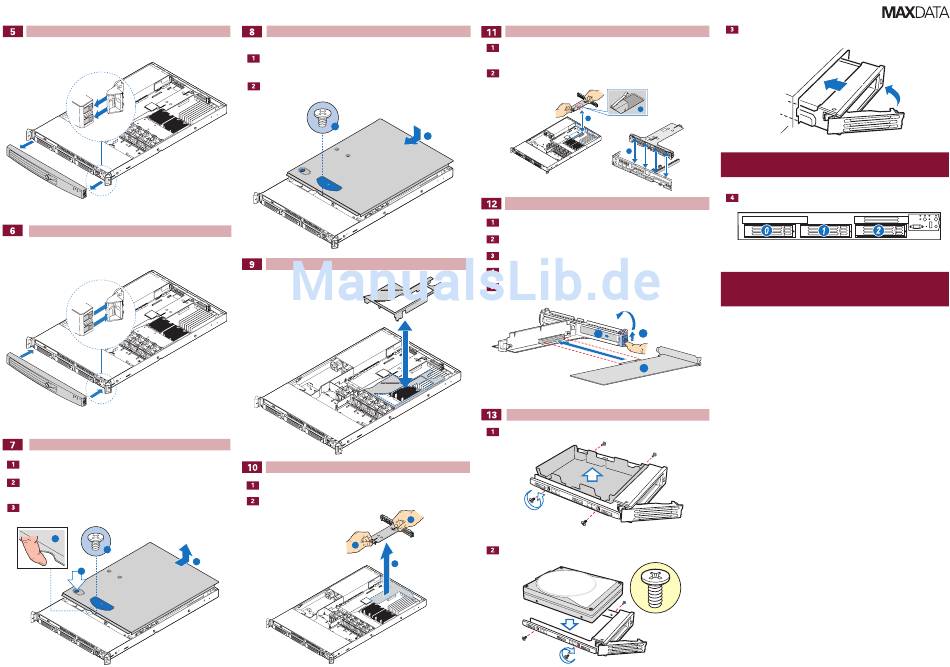

MAXDATA PLATINUM 1500 IR M6 Kurzanleitung Seite 2

Frontblende abnehmen
Lösen Sie die Verriegelung an den Seiten, und ziehen sie die Blende nach vorn vom
Gehäuse ab.
Frontblende aufsetzen
Setzen Sie die Blende auf das Gehäuse, und drücken Sie, bis die Verriegelung einrastet.
Abdeckung des Serversystems aufsetzen
Entfernen Sie die Sicherungsschraube (falls vorhanden). (Siehe
Buchstabe A.)
Halten Sie den blauen Knopf an der Gehäuseoberseite gedrückt (siehe Abbildung,
Buchstabe B), und schieben Sie die Gehäuseabdeckung bis zum Anschlag nach hinten
(Buchstabe C).
Greifen Sie mit dem Finger in die Einkerbung (siehe Abbildung, Buchstabe D), und heben
Sie die Abdeckung nach oben ab.
D
A
B
Abdeckung des Serversystems aufsetzen
Platzieren Sie die Abdeckung so auf dem Gehäuse, dass die Seitenränder mit den
Seitenwänden des Serversystems abschließen.
Schieben Sie die Abdeckung nach vorn, bis sie einrastet (siehe Abbildung,
Buchstabe A).
B
Prozessorluftkanal aus-/einbauen
Abbildung,
PCI-Riser-Modul ausbauen
Greifen Sie die Riegel an der Oberseite des Riser-Moduls mit Daumen und Zeigefinger
(siehe Abbildung, Buchstabe A). Ziehen Sie das Riser-Modul nach oben.
Heben Sie das Riser-Modul gerade nach oben (siehe Abbildung, Buchstabe B).
A
C
PCI-Riser-Modul installieren
Richten Sie das PCI-Riser-Modul an den vorgesehenen Serversteckplätzen aus. Dabei
müssen die drei Haken deckungsgleich mit den Markierungen auf der Rückseite des
Servergehäuses sein (siehe Abbildung, Buchstabe B).
Drücken Sie das Riser-Modul gleichmäßig nach unten, bis die Haken am Gehäuse
einrasten. Die Riser-Karten sitzen jetzt auf den vorgesehenen Sockeln der Serverplatine.
A
PCI-Erweiterungskarte einbauen
Öffnen Sie die Halteklammer auf der Rückseite, indem Sie den blauen Schieber nach oben
drücken und die Halteklammer hochklappen (siehe Abbildung, Buchstabe A).
Öffnen Sie die vordere Halteklammer, indem Sie diese um 90° nach außen klappen (siehe
Abbildung, Buchstabe B).
Entfernen Sie die Abdeckblende vom ausgewählten Erweiterungssteckplatz (siehe
Abbildung, Buchstabe C).
Drücken sie die Erweiterungskarte in den Steckplatz für Riser-Karten, bis sie sicher sitzt
(siehe Abbildung, Buchstabe D).
Schließen Sie beide Halteklammern.
Festplatten installieren
Nehmen Sie das Luftleitelement aus dem Wechselrahmen.
Luftleit-
element
A
Setzen Sie die Festplatte ein.
B
Mit vier
Schrauben
befestigen
Setzen Sie den Wechselrahmen ein.
C
A
B
Hinweis
Der Hebel des Wechselrahmens muss beim Einsetzen VOLLSTÄNDIG GEÖFFNET sein Schieben
Sie den Rahmen bis zum Anschlag in das Gehäuse, und drehen Sie den Hebel, bis er schließt.
Festplattennummerierung:
Laufwerk 0 = Primäres Laufwerk
Achtung
Nicht benutzte
Luftleitelementen belegt werden, um eine ordnungsgemäße Kühlung zu gewährleisten.
Verwenden Sie ausschließlich Luftleitelemente, die mit diesem Serversystem geliefert wurden,
da es anderenfalls zu Beschädigungen am Gehäuse kommen kann.
A
B
C
Wechselrahmen
Laufwerkschächte müssen durch Wechselrahmen mit eingebauten
