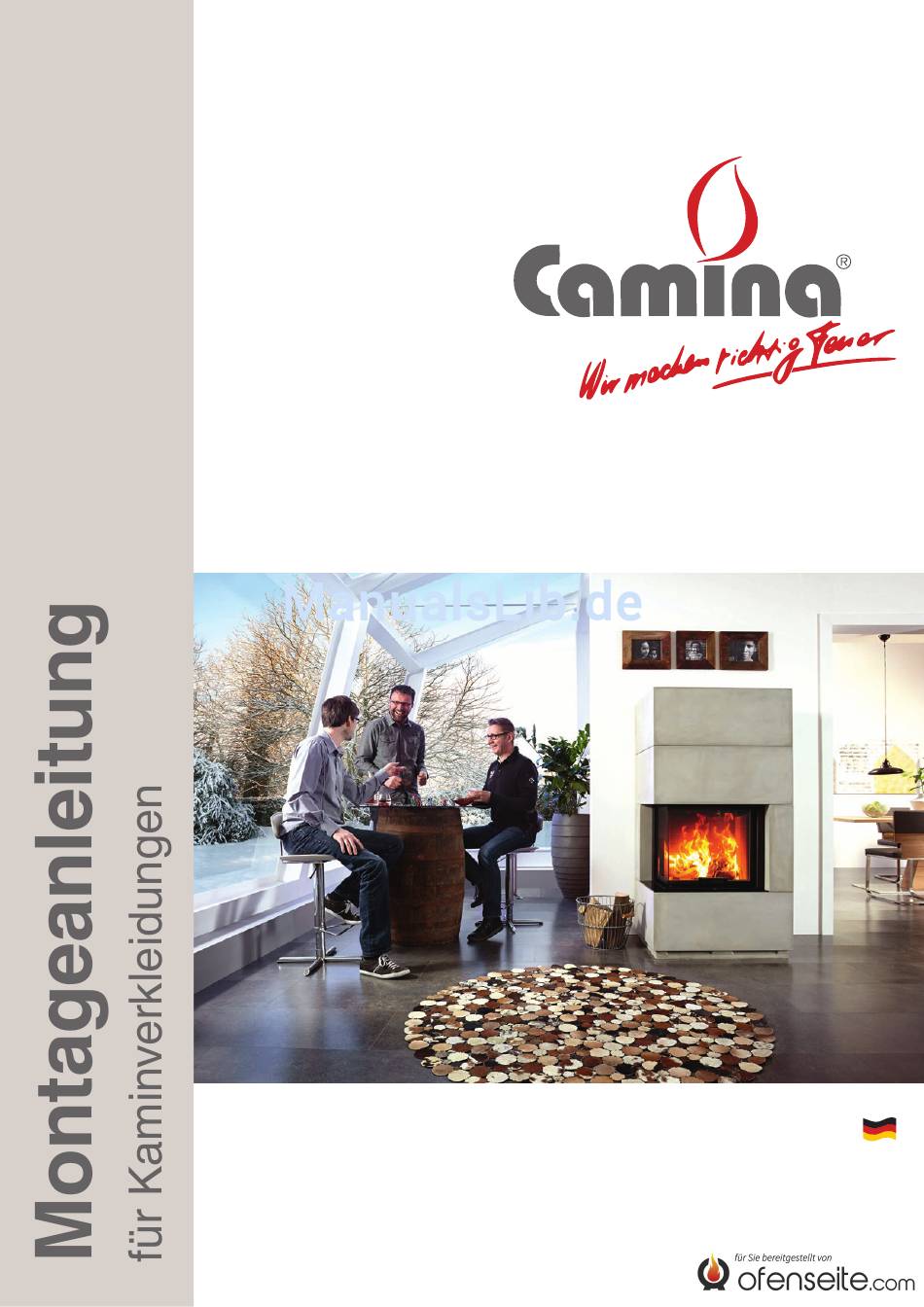

- Seite 1 Made in Germany...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Wichtige Hinweise 7. Gesamtansicht 2. Datenblatt 8. Aufbau 3. Explosionsdarstellung 9. Stückliste (für Nachbestellungen) S17 4. Konvektive Luft und Hinterlüftung 5. Lieferumfang 6. Benötigtes Material 1. Wichtige Hinweise Melden Sie Transportschäden unmittelbar dem Transportunternehmen und Lieferanten. Wir empfehlen vorab ein loses Zusammenset- zen der Kaminverkleidung ohne Kleber, damit Sie den Kamineinsatz in der Höhe einstellen können,... - Seite 3 Ofens für die Einhaltung dieser Standards in Ihrer Region und für die korrekte Installation der Feuerstätte selbst verantwortlich. Camina haftet nicht für unsachgemäße Installation oder unsachgemäßen Betrieb. Bitte halten Sie sich an die länderspezi schen, regionalen und lokalen Vor- schriften, z.
- Seite 4 5. Feine Risse Bei tiefer gehenden Beschädigungen oder im Falle von erheblichen Schäden wird empfohlen, die Beschädi- gung wiederholt mit Spachtelmasse zu füllen, um ein Schwinden der Füllmasse zu vermeiden. Anschließend mit einem feuchten Schwamm oder ei- ner Kelle glätten und nach dem Aushärten abschleifen. 7.
-
Seite 5: Datenblatt
Frontansicht (1:15) Seitenansicht (1:15) M.Leipner 17.02.2014 Allgemeintoleranz Benennung M.Leipner 17.02.2014 Benennung Erstellt Allgemeintoleranz ISO 2768-m Erstellt ISO 2768-m S17 Speichersteinanlage Geprüft S17 Speichersteinanlage Schweißtoleranz Geprüft Schweißtoleranz DIN ISO 13920-B Modell DIN ISO 13920-B Modell Werkstückkanten Norm Draufsicht Werkstückkanten DIN ISO 13715... -
Seite 6: Explosionsdarstellung
3. Explosionsdarstellung 4. Konvektive Luft und Hinterlüftung Konvektive Luft Hinterlüftung... -
Seite 7: Lieferumfang
5. Lieferumfang 6. Benötigtes Material Im Lieferumfang enthalten sind: Benötigtes Material: • Kleines Montagezubehör • Zentimetermaß • Reparaturmasse • Winkel • Acrylkleber / Natursteinkleber • Wasserwaage • Anlagenteile • Spachtel • Montageanleitung • Behälter zum Anmischen der Reparaturmasse • Flexmaschine •... -
Seite 8: Aufbau
8. Aufbau 1. Bodenplatte an gewünschter Position auf dem Fußboden ausrichten. Abstände: • zur hinteren Wand = 0 cm • zur offenen Seite (Sichtseite) = 50 cm • zur geschlossenen Seite = 50 cm Wandseite 2. Rückwandmodul Höhe 349 mm mit Hinterlüftung 3. - Seite 9 6. Jetzt die hinteren Anschlüsse (beim waagerech- ten Kaminanschluss) an der Zimmerwand anzeichnen Schornstein- anschluss (Rückwände zur Seite legen) und bohren. Alle Bauteile – bis auf die Bodenplatte – bitte zurück bauen und zur Seite legen. Abgasstutzen Ø 160 mm: Anschlusshöhe ab Oberkante Fertigfußboden (OKFF) bis Mitte Anschluss = 1352 mm Außenluftanschluss Ø...
- Seite 10 Rückwand Unterteil Draufsicht 11. Rückwandmodul Höhe 349 mm mit Hinterlüftung 12. Seitenteil (mit integrierter Hinterlüftung) ohne zu und seitlichen Lufteinlässen nach unten ohne zu ver- verkleben von oben mit der Sichtseite außen bündig kleben auf die Bodenplatte setzen. Hinterlüftung zur auf das Unterteil setzen! Hinterlüftung zur Wandseite! Wandseite! 13.
- Seite 11 16. Oberteil ohne zu verkleben von oben auf die Sei- 17. Haubenteil ohne zu verkleben von oben auf das tenteile setzen. Oberteil setzen. Wir empfehlen alle Anschlussfugen mit Acrylkle- ber zu versiegeln und die Anlage komplett zu strei- chen. Geeignete Farben sind z. B.: Binderfarben, Lehmputz und Lehmfarben.
-
Seite 12: Stückliste (Für Nachbestellungen) S17
9. Stückliste (für Nachbestellungen) S17 Anzahl Bezeichnung Anzahl Bezeichnung Bodenplatte Bankplatte Winkelblende Betonfuß nur für Version schwenkbar Rückwand unten Reparaturmasse Unterteil Acrylkleber Seitenteil mit Hinterlüftung Seitenteil Rückwand Oberteil Haubenteil Deckengitter Bemerkungen: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _...
