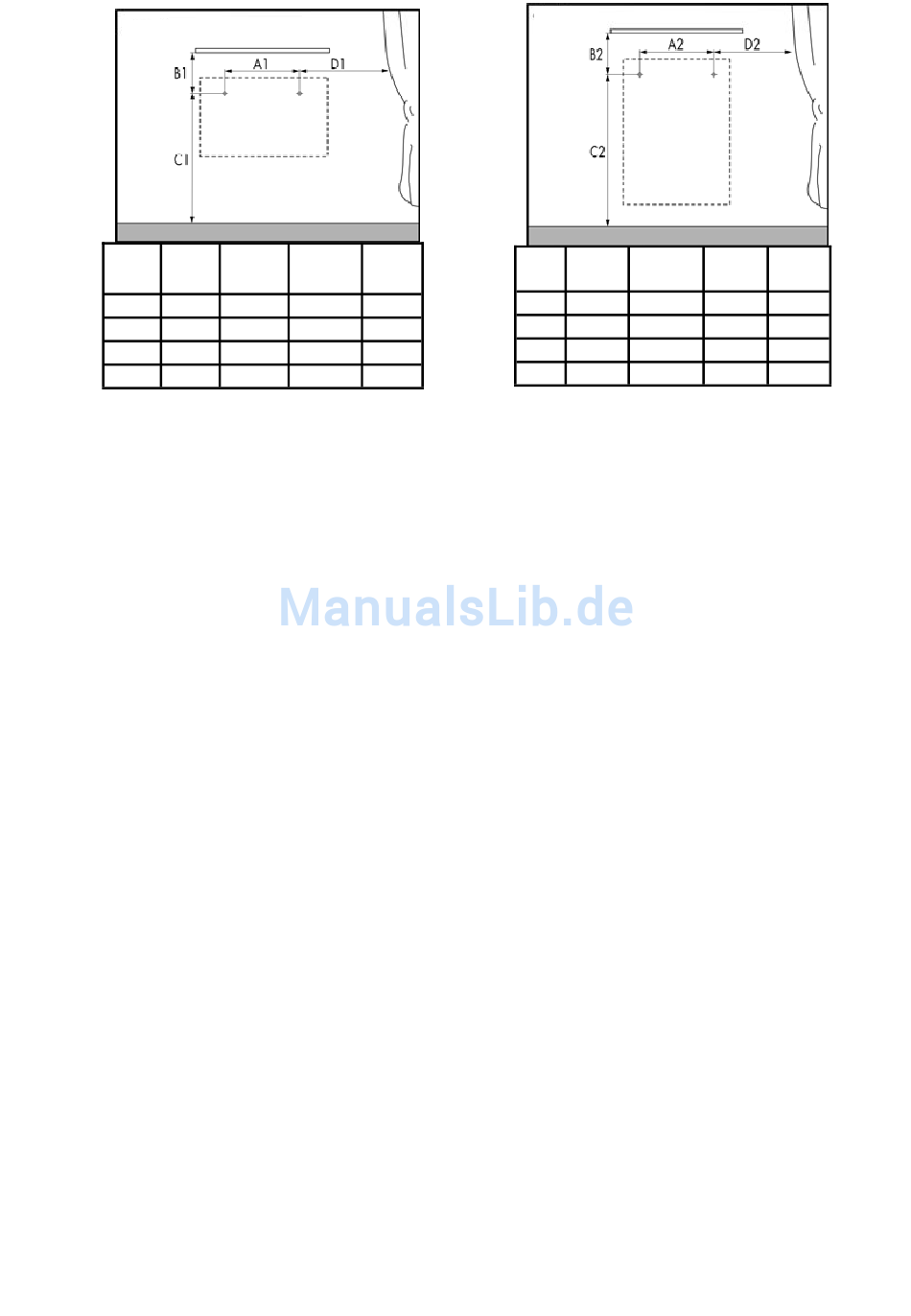

Рис. 5
W
A1
(mm)
300
460
500
660
700
800
900
800
Электрическая инсталляция
Панель оснащена двухжильным кабелем на 1/N 230 В / 50 Гц. Кабель может быть оснащен вилкой (экспортных
рынках), Отрезанная при необходимости вилка и укорочение подводящего провода не приводят к лишению
гарантии.
Цветовое обозначение проводов:
Фаза – коричневый,
Средний (рабочий) провод – синий.
Питающий кабель подсоединяется к коробке на стене, см. Рис.3. В случае, если питающая подводящая линия
электроприбора повреждена, она должна быть заменена изготовителем или его сервисным техником или иным
лицом, имеющим соответствующую квалификацию, во избежание опасной ситуации.
Управление панелью
Рекомендуется обеспечить управление панелью при помощи внешнего комнатного термостата с выключателем
(например, Fenix Therm 100).
Комнатный термостат поддерживает установленную температуру воздуха в помещении.
Кроме того, панель оснащена ограничительным термостатом, который обеспечивает соблюдение того условия,
что максимальная температура панели не превысит 90°С.
Демонтаж панели
Перед отвинчиванием крепежных консолей отключите панель от сети при помощи двухполюсного
выключателя. Используя соответствующие инструменты открутите монтажные винты и приподнимите панель
вертикально таким образом, чтобы консоли освободились из винтов. Потом нужно отсоединить питающий
кабель от коробки на стене.
Предупреждение
Только лицо, обладающее соответствующей квалификацией, имеет право производить какие-либо операции с
панелью. Перед началом любых работ с панелью она должна быть отключена от источника энергии. Поскольку
речь идет о хрупком материале, необходимо соблюдать меры особой предосторожности при транспортировке,,
манипуляциях и монтаже.
9
B1
C1
D1
(mm)
(mm)
(mm)
220
465
220
220
565
220
220
565
250
220
765
300
Рис. 6
W
A2
B2
(mm)
(mm)
300
260
220
500
360
220
700
360
250
900
560
300
C2
D2
(mm)
(mm)
665
220
865
220
1035
220
1085
220
