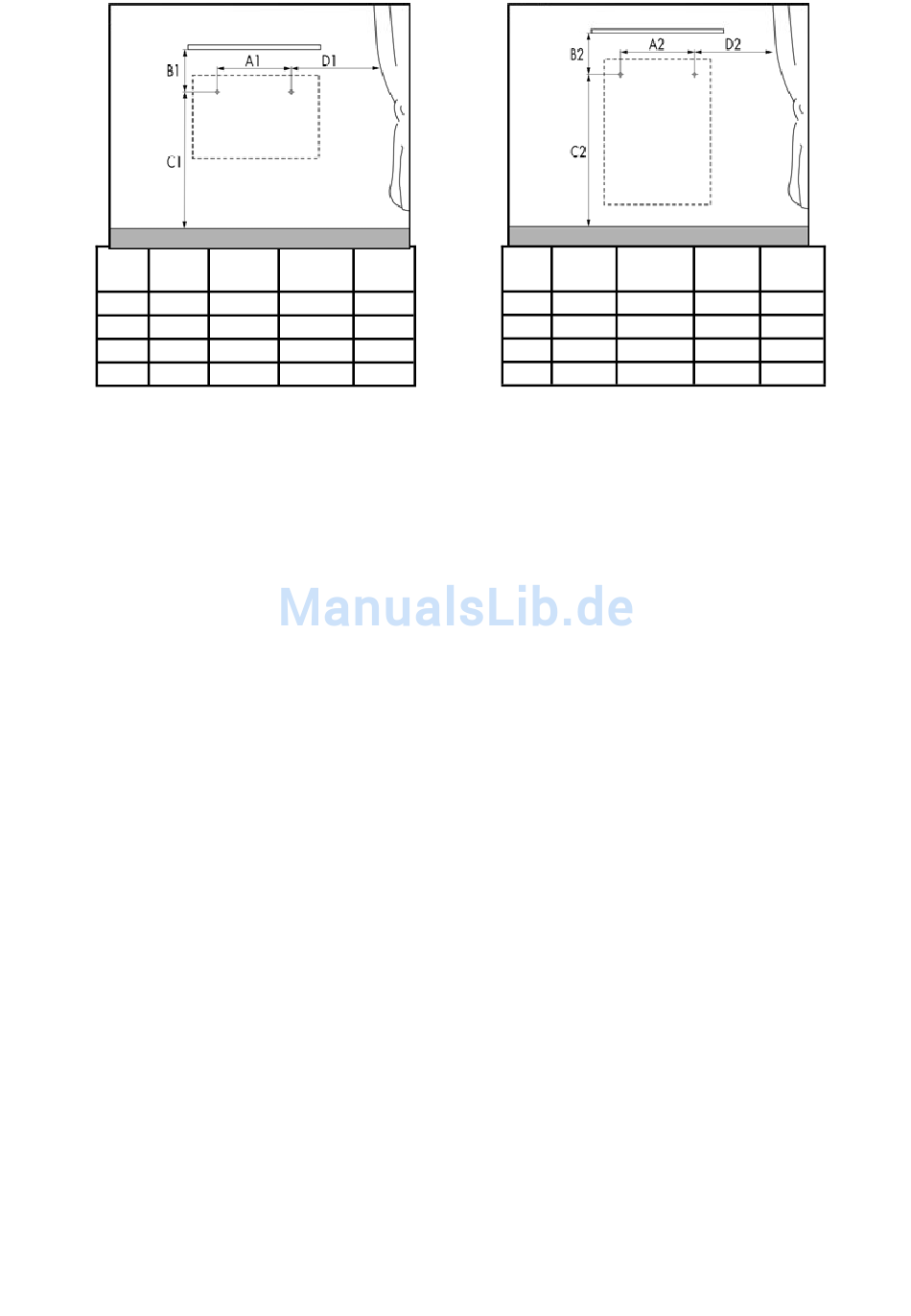

Abb.5
W
A1
(mm)
300
460
500
660
700
800
900
800
Elektrischer Anschluss
Die Platte ist mit einem zweiadrigen Kabel für 1/N 230V / 50 Hz ausgestattet. Das Kabel mit einem Stecker ausgestattet werden kann
(Exportmärkte) , Abscherung des Steckers und Verkürzung des Zuführungsdrahts stellen keinen Grund für Garantieverfall dar.
Farbige Kennzeichnung der Leiter:
Fase – braun,
Mittelleiter (Arbeitsleiter) – blau.
Das Speisekabel ist in die Dose an der Wand angeschlossen, siehe Abb. 3. Falls die Speiseleitung des Verbrauchsgeräts beschädigt ist, muss
sie vom Hersteller oder seinem Servicetechniker oder einem Mitarbeiter mit ähnlicher Qualifikation ersetzt sein, damit die Bildung einer
gefährlichen Situation verhindert wird.
Bedienung der Platte
Es wird empfohlen, die Bedienung der Platte durch einen externen Raumthermostat mit Schalter zu sichern. Der Raumthermostat erhält die
im Raum eingestellte Lufttemperatur.
Darüber hinaus ist die Platte mit einem Begrenzungsthermostat ausgestattet, der sichert, dass die Höchsttemperatur der Platte 90°C nicht
überschreitet.
Demontage der Platte
Vor der Lockerung der Befestigungskonsolen ist die Platte mittels des zweipoligen Schalters vom Netz abzuschalten. Mit Werkzeug die
Montageschrauben lockern und die Platte in vertikaler Richtung oben anheben, damit sich die Konsolen aus den Schrauben lösen. Darüber
hinaus ist es nötig, das Speisekabel aus der Dose an der Wand abzuschalten.
Hinweis
Sämtliche Eingriffe in die Platte sind nur von einer qualifizierten Person durchzuführen. Vor dem Beginn solcher Arbeit ist die Platte von der
Stromquelle abzutrennen. Weil es sich um ein zerbrechliches Material handelt, ist es nötig, bei Transport, Manipulierung und Montage höhere
Acht geben.
4
B1
C1
D1
(mm)
(mm)
(mm)
220
465
220
220
565
220
220
565
250
220
765
300
Abb.6
W
A2
B2
(mm)
(mm)
300
260
220
500
360
220
700
360
250
900
560
300
C2
D2
(mm)
(mm)
665
220
865
220
1035
220
1085
220
