3.2. LAN-Tester

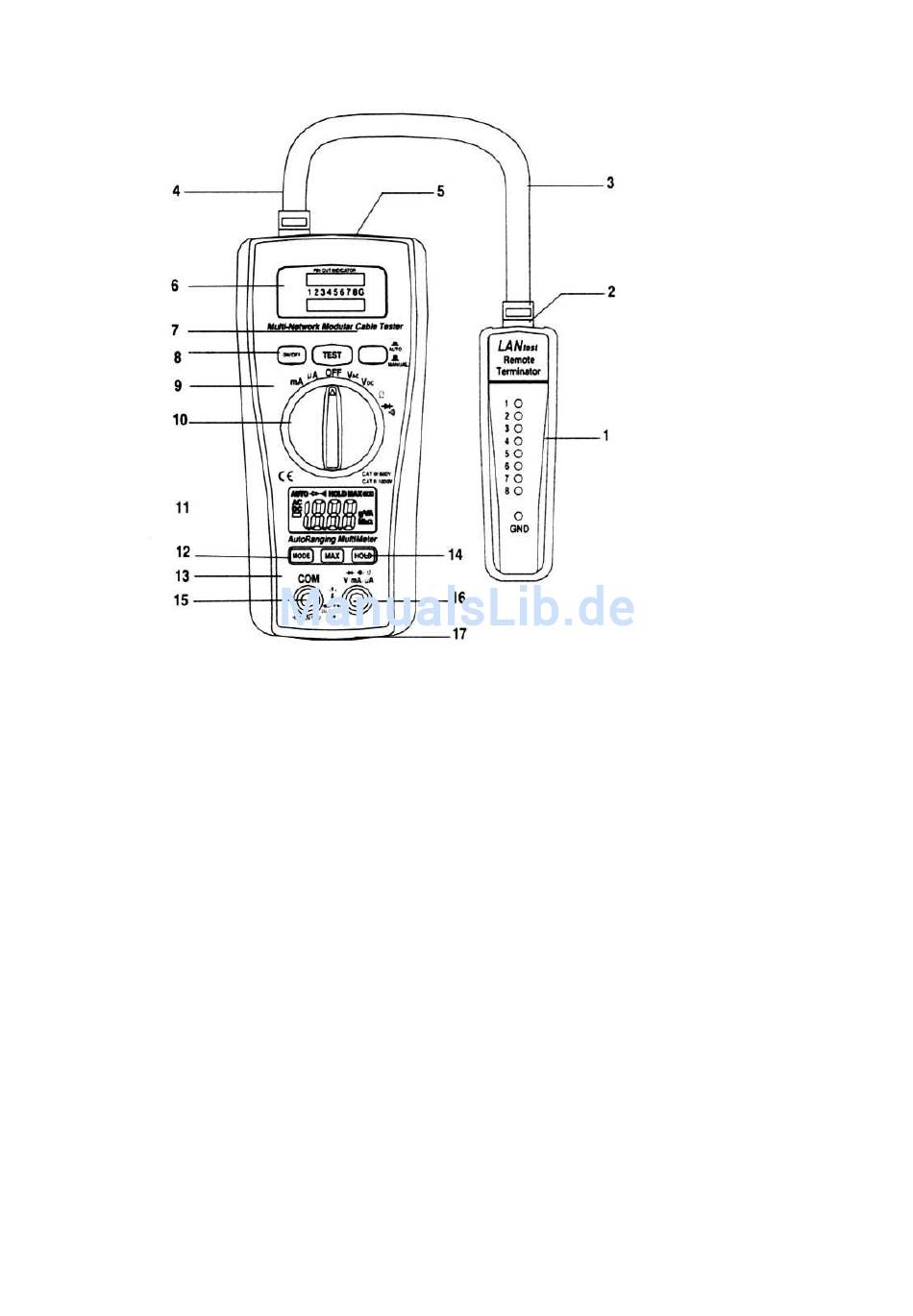

1) Remote-Abschluss mit LED-Anzeigen für
empfangene Prüfspannung
2) Eingangsbuchse RJ-45
3) LAN-Verbindung der zu messenden Netzwerkleitung
(RJ-45; RJ-11; 10BASE-T; 10BASE-2 usw.)
4) Eingangsbuchse RJ-45
5) Eingangsbuchse RJ-45
6) LED-Anzeige für Prüfspannungsquelle
(Eingangsbuchse 4) und LED-Anzeige für
empfangene Prüfspannungen (Eingangsbuchse 5)
7) Taste –TEST für automatische Prüfungsfolge
8) Ein/Aus-Taste für LAN-Tester
9) Umschalttaste Auto/Manual zur Umschaltung auf
manuellen Prüfbetrieb Digital-Multimeter
10) Funktionstaste
11) 3 ½-stellige LCD-Anzeige, max 2000
12) MODE-Taste
13) Taste für Maximalwerthaltefunktion (MAX-HOLD)
14) Taste für Messwerthaltefunktion (DATA-HOLD)
15) COM-Eingangsbuchse
16) V/Ω/μA/mA-Eingangsbuchse
17) Batteriefach
