Betriebsanleitung

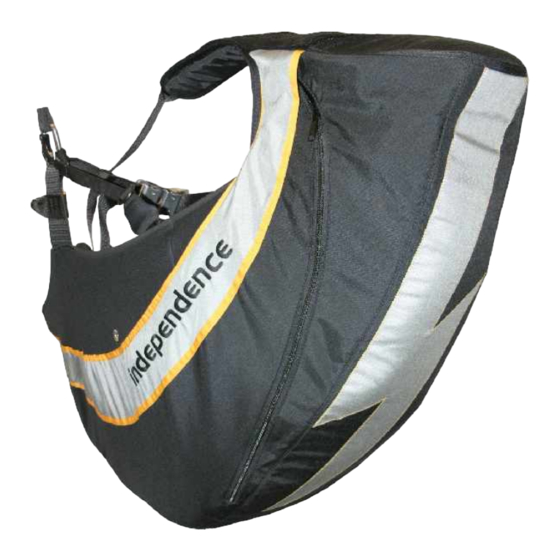

Gleitschirmgurtzeug Spider
Sie haben mit dem Gurtsystem Spider eines der komfortabelsten und funktionellsten Gurtsysteme erworben, das zur
Zeit auf dem Markt erhältlich ist. Wir bedanken uns für das Vertrauen, das Sie uns hiermit entgegen bringen.
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch und bedenken Sie, daß Independence für Unfälle und
Schäden, die aus Nichtbefolgen der Bedienungshinweise resultieren, nicht haftbar gemacht werden kann.
Technische Beschreibung:
DHV zugelassener Protektor (P2)
Durchlaufende Schultergurte für optimalen Komfort
Höchstzulässiges Pilotengewicht: 120 kg
Leergewicht: 4,5 kg
Sitzposition im Flug verstellbar
Übersicht:
g)
h)
h)
g)
a)
d)
e)
a)
i)
Fassung vom 22.03.2007
a) Rettungsgerätecontainer
b) seitlicher Brustgurt / Verstellschließe
c) Sicherungs seitlicher Brustgurt
d) Herausfallsicherung
e) Befestigungsöse Beinstrecker (optional)
f) Hauptaufhängung
g) Schleppschlaufe
h) Ösen für Speedsystem
i) Rettungsgerätegriff
Fly-market GmbH & Co. KG
Am Schönebach 3
D-87637 Eisenberg
Tel.: 08364-98330
Fax: 08364-983333
e-mail: info@independence-world.com
c)
b)
g)
f)
g)
f)
Werbung
Verwandte Anleitungen für Independence Spider
Inhaltszusammenfassung für Independence Spider
- Seite 1 Fassung vom 22.03.2007 Gleitschirmgurtzeug Spider Sie haben mit dem Gurtsystem Spider eines der komfortabelsten und funktionellsten Gurtsysteme erworben, das zur Zeit auf dem Markt erhältlich ist. Wir bedanken uns für das Vertrauen, das Sie uns hiermit entgegen bringen. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch und bedenken Sie, daß Independence für Unfälle und Schäden, die aus Nichtbefolgen der Bedienungshinweise resultieren, nicht haftbar gemacht werden kann.
- Seite 2 Einstellmöglichkeiten bestehen an den Schultergurten, dem Brustgurt, den seitlichen Brustgurten und den Beinschlaufen. Durch die vielseitigen Verstellmöglichkeiten des Spider empfehlen wir auf jeden Fall, dass alle Einstellmöglichkeiten in einem Simulator vor dem ersten Flug ausprobiert und justiert werden um einen optimalen Sitzkomfort sicherzustellen.
- Seite 3 Einbau des fixen Beinstreckers mit Trennsystem: Durch den Einbau eines Beinstreckers mit Trennsystem wird beim aktivieren des Rettungssystems automatisch der fixe Beinstrecker einseitig getrennt und eine korrekte Auslösung des Rettungssystems auch bei langer Einstellung des Beinstreckers gewährleistet. Einbaufolge: Zuerst muss das Rettungsgerät wie unter 2. beschrieben eingebaut werden! Beschreibung Griff: Loop zum Einschlaufen des einzelnes gelbes Kabel,...
- Seite 4 Achtung: Durch die Verwendung dieser Trennvorrichtung wird dem Auslösemechanismus des Rettungssystems ein weiteres Bauteil hinzugefügt, das bei falscher Montage oder fehlerhaften Wartung die Aktivierung des Rettungssystems behindern kann. Deshalb muss die Funktion auf jeden Fall nach dem Einbau einer Kompatibilitätsprüfung unterzogen werden! Ebenso muss die Trennvorrichtung vor jedem Flug auf Funktionstüchtigkeit überprüft werden.
-
Seite 5: Einbau Des Rückenprotektors
Gegenstück. Im Rückenbereich befindet sich in Verlängerung der seitlichen Verstellschließen ein Gurtband. Hier wird der Protektor eingeschoben. Doppelsitziges Fliegen: Das Gurtsystem Spider ist als Passagiergurtzeug für doppelsitziges Fliegen geeignet. Als Pilotengurtzeug ist das Spider nicht geeignet, da die Größe des Rettungsschirmcontainers nicht für Tandemrettungsgeräte ausgelegt ist. -
Seite 6: Lebensdauer Und Auswechselzeitpunkt Von Bauteilen, Reparaturhinweise
- vermeiden Sie den Kontakt mit Salzwasser oder säurehaltigen Flüssigkeiten. Wartung und Kontrolle: Das Gurtzeug Spider ist weitgehend wartungsfrei. Regelmäßige Kontrolle in kurzen Zeiträumen gibt Ihnen jedoch die Gewähr einer uneingeschränkten Funktion Ihres Gurtsystems. Speziell bei den Click Lock Schließen ist zu beachten, dass keine Schmutz in die Mechanik der Schließen gelangt.
