Installation - Alpine iDA-X305 Bedienungsanleitung

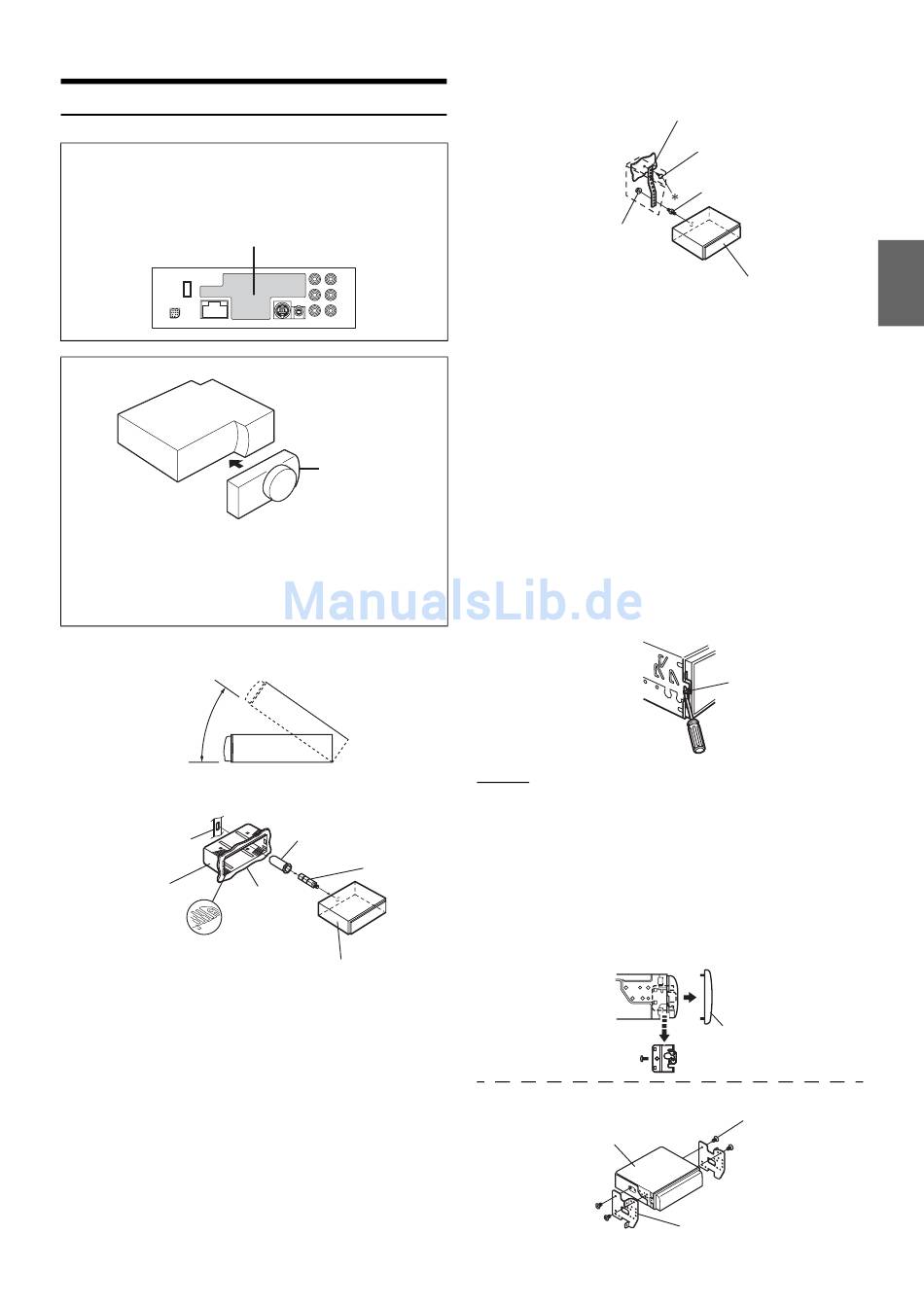

Installation

Vorsicht
Achten Sie auf ungehinderte Luftzirkulation im Bereich der Kühlkörper.
Falls die Belüftungsöffnungen verdeckt oder verschlossen werden,
kommt es zu Hitzestau im Gerät und Brandgefahr.
Kühlkörper
Vorsicht
Nehmen Sie das Bedienteil bei der Installation nicht ab!
Wenn Sie das Gerät mit abgenommenem Bedienteil einbauen, besteht
die Gefahr, dass Sie zu stark auf die Metallplatte drücken, die als
Bedienteilträger dient, und die Platte verbiegen.
• Der Einbauwinkel des Gerätes sollte weniger als 35 Grad betragen.
Weniger als 35°
1
Halterung
Einbaurahmen
Armaturenbrett
(beiliegend)
Druckplatten *
* Wenn der angebrachte Einbaurahmen lose um das Hauptgerät sitzt,
werden die Druckplatten möglicherweise leicht gebogen, um das
Problem zu beheben.
Entfernen Sie den Einbaurahmen vom Hauptgerät
(siehe „Ausbau" auf Seite 39). Schieben Sie den
Einbaurahmen in das Armaturenbrett und fixieren
Sie diesen mit den Metalllaschen.
Abnehmbares
Bedienteil
Gummikappe
(beiliegend)
Sechskants
chraube
(beiliegend)
Dieses Gerät
2
Befestigungsstrebe
Sechskantmutter (M5)
Falls Ihr Fahrzeug mit einer Stützhalterung versehen
ist, drehen Sie die lange Sechskantschraube in die
Rückseite des iDA-X305 und stecken danach die
Gummikappe auf den Schraubenkopf. Sollte keine
Stützhalterung vorhanden sein, muss das Gerät mit
Hilfe einer Stützleiste (nicht mitgeliefert) fixiert
werden. Schließen Sie die Kabel des iDA-X305
gemäß den Anweisungen im Abschnitt
ANSCHLÜSSE an.
• Als Schraube* verwenden Sie eine geeignete Schraube für die
Chassis-Gehäusebefestigung.
3
Schieben Sie das iDA-X305 in das Armaturenbrett.
Vergewissern Sie sich, dass die Verriegelungsstifte
gut einrasten. Schieben Sie das Gerät hierzu fest in
das Armaturenbrett und drücken Sie die
Verriegelungsstift dabei mit einem kleinen
Schraubendreher nach unten. Der
Rastmechanismus sorgt für einen wackelfreien Sitz
und verhindert, dass das Gerät aus Versehen aus
dem Armaturenbrett gezogen wird. Installieren Sie
das abnehmbare Bedienteil.
Ausbau
1. Nehmen Sie das Bedienteil vom Gerät ab.
2. Drücken Sie die Verriegelungsstifte mit einem kleinen
Schraubendreher (oder einem ähnlichen Werkzeug)
„hoch" (siehe Abbildung oben). Nach dem Lösen der
ersten Verriegelung ziehen Sie das Gerät ein wenig
heraus, sodass der Stift beim Lösen der zweiten
Verriegelung nicht wieder einrasten kann.
3. Ziehen Sie das Gerät mit gelösten Verriegelungsstiften
aus dem Einbaurahmen.
<JAPANISCHES FAHRZEUG>
Dieses Gerät
Schraube
Stiftschraube
Dieses Gerät
Verriegelungsstift
Frontrahmen
Schrauben (M5 × 8)
(beiliegend)
Einbauhalterung
39
-DE
