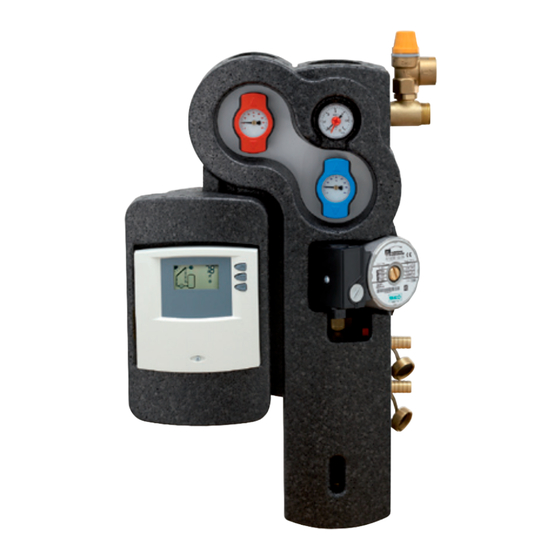

- Seite 1 SOLARTHERMIE - SOLAR THERMAL - SOLAR TÉRMICO- SOLAIRE THERMIQUE - SOLARE TERMICO Montage- und Bedienungsanleitung TPS-0 Solarstation 70.876 | Z0 | 10.03...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Zu dieser Anleitung ..............3 Gültigkeit ................3 Adressaten ................3 Symbolerklärung ..............3 Sicherheit ................4 Bestimmungsgemäße Verwendung .........4 Nicht zulässige Verwendung ...........5 Gefahren bei Montage / Inbetriebnahme ........5 Störungen erkennen ..............6 Haftungsausschluss ..............7 Montageanleitung ..............8 Reihenfolge der Arbeitsschritte / Montage ........ 8 Demontage ................9 Inbetriebnahme ..............10 Befüllen, Spülen und Inbetriebnahme der Solaranlage ..10... -
Seite 3: Zu Dieser Anleitung
Zu dieser Anleitung 1.1 Gültigkeit Diese Anleitung beschreibt Installation, Inbetriebnahme, Funktion und Bedienung der Solarstation für thermische Solaranlagen. Für die übrigen Komponenten, z.B. der Son- nenkollektoren und der Speicherbehälter, sind die entspre- chenden Montageanleitungen der jeweiligen Hersteller zu beachten. 1.2 Adressaten Installation, Inbetriebnahme, Bedienung und Demontage der Solarstation dürfen nur durch eine ausgebildete Fachkraft erfolgen. -
Seite 4: Sonstige Symbole Und Kennzeichnungen
1.3.3 Hinweise Hinweis Hinweis zum leichteren bzw. sicheren Arbeiten. Maßnahme zum leichteren bzw. sicheren Arbeiten 1.3.4 Sonstige Symbole und Kennzeichnungen Symbol Bedeutung Voraussetzung für eine Handlung ✓ Handlungsaufforderung Resultat einer Handlung • Aufzählung Hervorhebung Hervorhebung Sicherheit 2.1 Bestimmungsgemäße Verwendung Die Solarstation darf nur in solarthermischen Anlagen in- nerhalb der zulässigen Umgebungsbedingungen verwendet werden (siehe Kapitel 1). -
Seite 5: Nicht Zulässige Verwendung
• Der Durchmesser der Abblasleitung muss dem Durch- messer des Ventilaustrittes entsprechen. Die maximale Länge darf Meter nicht überschreiten; mehr als Bögen sind unzulässig. Bei Überschreitung dieser Maximalwerte ( Meter Leitung, Bögen) ist für die Abblasleitung die nächst größere Dimension zu wählen. -
Seite 6: Störungen Erkennen
Es gelten daher alle Sicherheitsvorschriften für das Arbeiten am Netz. Elektrische Installationen (z. B. der Anschluss eines Reglers oder einer Pumpe), dürfen nur von Elektrofachkräften ausgeführt werden. Bei der Leitungsführung darauf achten, dass feuersicher- heitstechnische bauliche Maßnahmen nicht beeinträchtigt werden. -
Seite 7: Haftungsausschluss
2.5 Haftungsausschluss Sowohl das Einhalten dieser Anleitung als auch die Be- dingungen und Methoden bei Installation, Betrieb und Verwendung der Solarstation können vom Hersteller nicht überwacht werden. Eine unsachgemäße Ausführung der In- stallation kann zu Sachschäden führen und in Folge Personen gefährden. -
Seite 8: Montageanleitung
Montageanleitung 3.1 Reihenfolge der Arbeitsschritte / Montage Festlegung des Einbauplatzes für die Solarstation. Den Platz für das Ausdehnungsgefäß (ADG) berücksichtigen. Thermometer aus der Isolierung herausziehen. Die vordere Isolierung der Solarstation abnehmen. Die Solarstation am Einbauplatz ausrichten und die erforderliche Position des Wandhalters anzeichnen. Mit dem Wandhaltebügel das Bohrungsmaß... -
Seite 9: Demontage
Schrauben 6 x 60 3.2 Demontage Um die Solarstation TPS 0 vom Wandhalter zu lösen, mit einem Schraubendreher die Sicherungsklips entfernen. 70.876 | 10.03... -
Seite 10: Inbetriebnahme
Inbetriebnahme 4.1 Befüllen, Spülen und Inbetriebnahme der Solaranlage Den Druckschlauch an den oberen KFE-Hahn an der Spül- und Befülleinheit (3) anschließen und diesen KFE-Hahn öffnen. Den Spülschlauch an den unteren KFE-Hahn an der Spül- und Befülleinheit (5) anschließen und diesen KFE-Hahn öffnen. Den Kugelhahn in der Mitte der Spül- und Befülleinheit (4) ... - Seite 11 Den Betriebsdruck gemäß Anlagenhersteller einstellen. Die Umwälzpumpe auf höchster Drehzahlstufe in Betrieb nehmen (siehe Betriebsanleitung zu der Pumpe und dem Regler) und mindestens 15 Minuten zirkulieren lassen. Anschließend die gewünschte Drehzahl der Umwälzpum- pe einstellen. Gegebenenfalls den Volumenstrom durch Drosselung mit ...
-
Seite 12: Entleeren Der Anlage
Entleeren der Anlage Die Schwerkraftbremsen in den Kugelhähnen (1 und ) öffnen, indem die Griffe der Kugelhähne in eine 45°-Stel- lung gebracht werden (siehe auch „6 Schwerkraftbrem- sen“). Entlüftungseinrichtungen am höchsten Punkt der Solaran- lage öffnen. KFE-Hahn am tiefsten Punkt der Anlage öffnen (möglichst ... -
Seite 13: Schwerkraftbremsen
Schwerkraftbremsen Die Schwerkraftbremsen der Solarstation sind in den Ther- mometer-Kugelhähnen (1 und ) integriert und haben einen Öffnungsdruck von jeweils 00 mm Wassersäule. Zum Befüllen, Spülen und vollständigen Entleeren der Anlage müssen die Schwerkraftbremsen geöffnet sein. Bringen Sie dafür die Thermometer in eine 45°-Stellung ... -
Seite 14: Option: Durchflussanzeige Tpa F-0
Option: Durchflussanzeige TPA F-20 Der TPA F-0 ist ein Durchflussmengenmessgerät. Der Anzei- gebereich liegt bei 1-0 l/min. Um die Durchflussmenge zu begrenzen, kann der Kugel- hahn in der Spül- und Befülleinheit (4) zum Teil geschlossen werden (erhöhter Druckverlust – geringerer Volumenstrom). Eine weitere Möglichkeit den maximalen Volumenstrom zu reduzieren, ist die Pumpe am Stellschalter herunterzuschal- ten. -
Seite 15: Option: Luftabscheider Tpa A-0
Option: Luftabscheider TPA A-20 Der Luftabscheider wurde für die permanente Entgasung der Wärmeträgerflüssigkeit in der Solaranlage entwickelt. In ihm sammelt sich die abgeschiedene Luft und kann über ein Entlüf- tungsventil bei Bedarf abgelassen werden. Bedienung Die aus der Wärmeträgerflüssigkeit abgeschiedenen Gase sammeln sich im oberen Bereich des Luftfangs (siehe Abbil- dung). -
Seite 16: Option: Schneidringverschraubungen Tpa Svs
Option: Schneidringverschrau- bungen TPA SVS Montageanleitung Zunächst die Überwurfmutter (), dann den Messing- schneidring (3) auf das Kupferrohr (1) schieben. Damit eine sichere Krafteinleitung und Abdichtung gewährleistet ist, muss das Rohr mindestens 3 mm aus dem Schneidring herausstehen. Die Stützhülse (4) in das Kupferrohr (1) hinein schieben. ... -
Seite 17: Druckverlust- Und Pumpenkennlinie
10 Druckverlust- und Pumpenkenn- linie 70.876 | 10.03... -
Seite 18: Einzel- / Ersatzteile
11 Einzel- / Ersatzteile Pos. Bezeichnung Wandhalter Schneidringverschraubung TPA SVS (optional) Sicherheitsgruppe ¾“, Sicherheitsventil 6 bar, Manometer 0-6 bar Thermometer-Kugelhahn Rücklauf, F ¾“ – IG ¾“, mit Schwerkraft- bremse Dichtung ½“ für Verschraubung G = 1“ Umwälzpumpe (optional) Durchflussanzeige TPA F-0, 1-0 l/min Spül- und Befülleinheit Luftabscheider TPA A-0, ¾“... -
Seite 19: Technische Daten
12 Technische Daten TPS 0 Solarstation Abmessungen Höhe (mit Isolierung) 560 mm Breite (mit Isolierung) 80 mm Tiefe (mit Isolierung) 00 mm Achsabstand Vorlauf – Rücklauf 90 mm Rohranschlüsse 3/4” AG, flachdichtend Anschluss für MAG 3/4” AG, flachdichtend Abgang Sicherheitsventil 3/4” IG Max. - Seite 20 720876...
