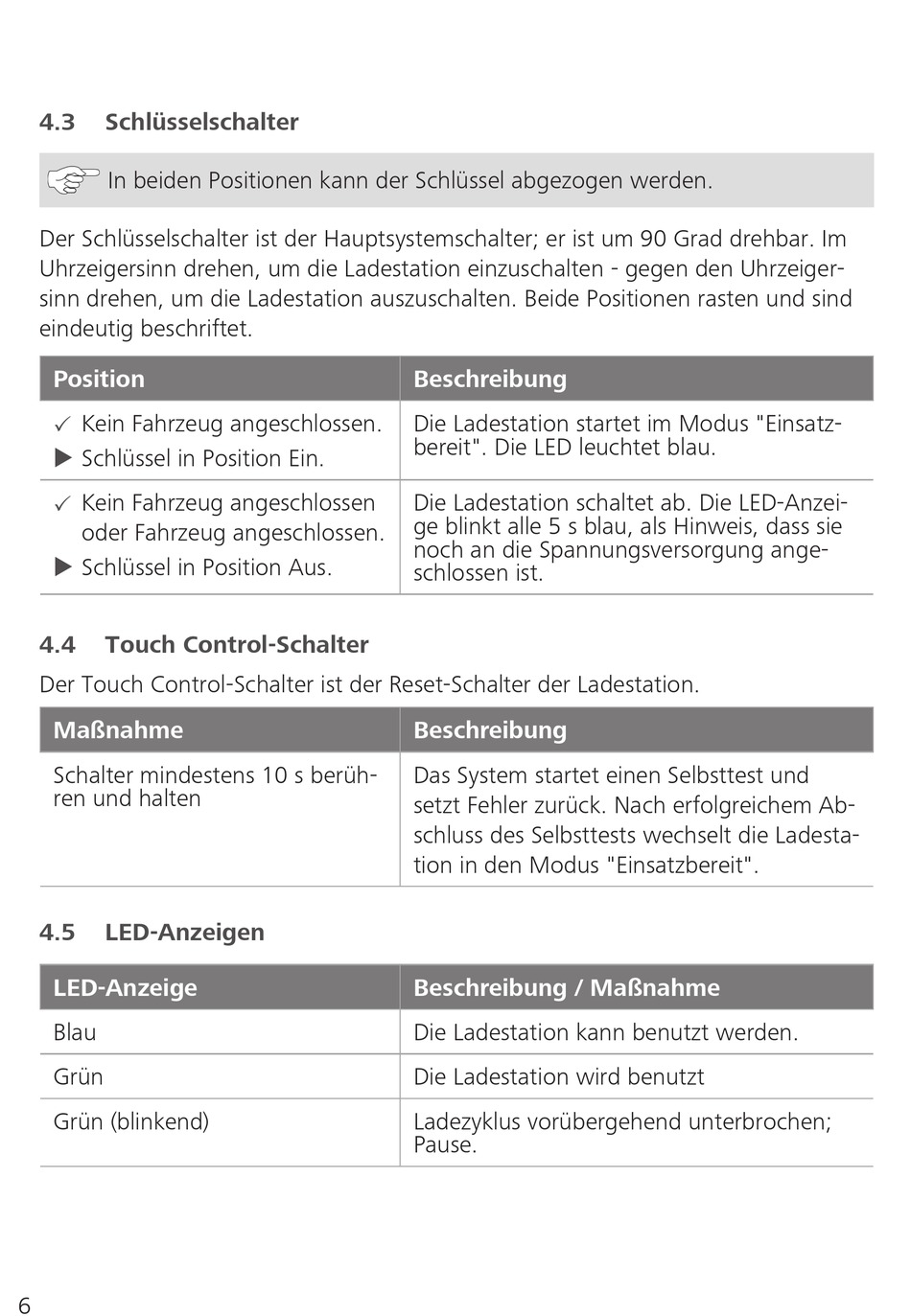

Webasto Pure Bedienungsanleitung Seite 6

4.3 Schlüsselschalter
In beiden Positionen kann der Schlüssel abgezogen werden.
Der Schlüsselschalter ist der Hauptsystemschalter; er ist um 90 Grad drehbar. Im
Uhrzeigersinn drehen, um die Ladestation einzuschalten - gegen den Uhrzeiger-
sinn drehen, um die Ladestation auszuschalten. Beide Positionen rasten und sind
eindeutig beschriftet.
Position
Kein Fahrzeug angeschlossen.
3
Schlüssel in Position Ein.
X X
Kein Fahrzeug angeschlossen
3
oder Fahrzeug angeschlossen.
Schlüssel in Position Aus.
X X
4.4 Touch Control-Schalter
Der Touch Control-Schalter ist der Reset-Schalter der Ladestation.
Maßnahme
Schalter mindestens 10 s berüh-
ren und halten
4.5 LED-Anzeigen
LED-Anzeige
Blau
Grün
Grün (blinkend)
6
Beschreibung
Die Ladestation startet im Modus "Einsatz-
bereit". Die LED leuchtet blau.
Die Ladestation schaltet ab. Die LED-Anzei-
ge blinkt alle 5 s blau, als Hinweis, dass sie
noch an die Spannungsversorgung ange-
schlossen ist.
Beschreibung
Das System startet einen Selbsttest und
setzt Fehler zurück. Nach erfolgreichem Ab-
schluss des Selbsttests wechselt die Ladesta-
tion in den Modus "Einsatzbereit".
Beschreibung / Maßnahme
Die Ladestation kann benutzt werden.
Die Ladestation wird benutzt
Ladezyklus vorübergehend unterbrochen;
Pause.
