5 .4 .2 Schalldämpfer

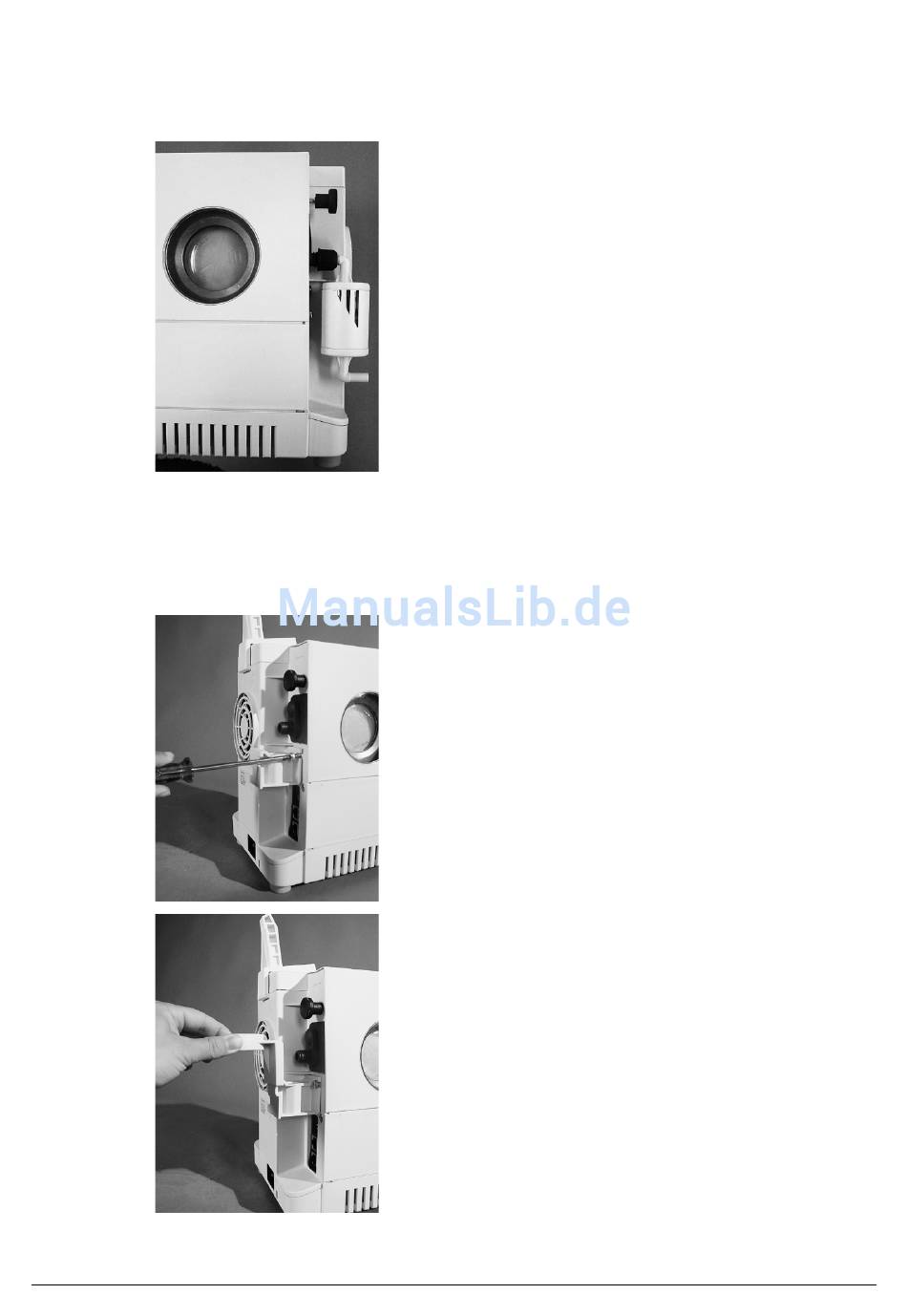

Abb. 5.4: Schalldämpfer
5 .5

Woulff'sche Flasche oder Ventileinheit

Zum Anbringen der Woulff'schen Flasche folgendermassen vorgehen:
30
Bringen Sie den Schalldämpfer am Pumpenausgang oder am
Ausgang des Nachkondensators an, indem Sie ihn direkt auf
das GL14 Gewinde schrauben.
HINWEIS
Sicherstellen, dass der Schalldämpfer so angebracht wird, dass
die Ausrichtung des Schalldämpfers der Abbildung links exakt
entspricht. Die Ausrichtung ist für das korrekte Funktionieren
des Schalldämpfers entscheidend.
Normalerweise ist die Markierung auf dem Schalldämpfer nicht
farbig.
• Die entsprechende Halterung an der Pumpe festschrauben.
HINWEIS
Zu diesem Zweck den in die Pumpenabdeckung integrierten
Inbusschlüssel verwenden, siehe Abb. 4.2.
5 Inbetriebnahme
V-700 / V-710 Bedienungsanleitung, Version E
