Viessmann 4162 Betriebsanleitung

Anpassen
Fitting
Viessmann
Die -Quertragwerke sind sehr universell einsetzbar. Die komplette Einheit des
Halteelementes ist in der Längsrichtung verschiebbar. Sollte der Mastabstand von 235 mm bzw.
312,5 mm zu groß sein, können Sie diesen mit wenigen Handgriffen verringern und auch die
Anordnung der Halteelemente (wie in Abb. 4 dargestellt) ändern. Die Höhe des Tragseiles
ändert sich mit Verschieben der Halteelemente (Abb. 3). Durch Verschieben der Kunststoff-
aufnahme auf dem senkrechten Draht (Abb.2) kann der Verlauf neu eingestellt werden. Die
endgültige Position kann durch einen Tropfen Sekundenkleber fixiert werden.
Viessmann
The cross span bridges are usable very universal. The complete holding unit can be
longways removed. If the spacing of 235 mm resp. 312.5 mm is too big, you can shorten it with
some movement of the band and change the arrangement of the holding elements (as shown on
figure 4), too. The height of the messenger-cable changes with removing of the holding units (fig.
3). The course can be adjusted anew by removing the vertical wire in the plastic clamp. The final
length can be fixed with a bit of adhesive.
Das Quertragwerk ist für einen Gleisabstand von 77,5 mm vorgesehen. Möchten Sie den
Gleisabstand bzw. Mastmittenabstand verringern, gehen Sie wie folgt vor:
1. Schieben Sie die beiden Masten etwas zusammen (so dass die Richtseile auf einer Seite
ausreichend lang aus dem Mast herausragen).
2. Kürzen Sie die beiden Richtseile auf die gewünschte Länge + einer Zugabe von 5 mm für
das Umbiegen.
3. Kanten Sie die gekürzten Richtseile mit Hilfe der Biegezange 4198 bzw. einer Flachzange, auf
einer Länge von ca. 5 mm um 90 Grad, ab. (Abb. 1.)
4. Schieben Sie die Masten auf die montierten Grundträger auf (siehe Aufbau Punkt 5), und
ziehen Sie diese auf den gewünschten Abstand auseinander. Bei diesem Vorgang wird
gleichzeitig die notwendige Spannung in den Richtseilen erzeugt.
5. Schieben Sie die Halteelemente auf die gewünschte Position.
6. Anschließend kürzen Sie die Tragseile, indem Sie das verknotete Ende aus der Turmmast-
spitze herausziehen und um das entsprechende Maß gekürzt neu verknoten. Die
überschüssige Länge können Sie abschneiden.
The cross span bridge is intended for a track spacing of 77.5 mm. If you would like to reduce the
track distance resp. the middle mast distance you just do the following:
1. Move both masts to a degree together (so that the stays jit out from the masts on the one side).
2. Shorten both stays till you reach the intended length + an extra length of 5 mm for bending.
3. Bend the shortened stays to approx. 5 mm and 90 degree by the help of an eyehook
bending pliers resp. a pliers. (fig. 1)
4. Remove the masts to the mounted groundsockets (see point 5) and pull them to the wished
spacing away. At this process the necessary voltage is produced in the stays at the same time.
5. Remove the holding elements to the intended position.
6. Afterwards shorten the holding stays by pulling the knotty end out of the tower mast top.Then
shorten it to the intended degree and knot again. The unnecessary parts can be cut off.
Gleissystem Gleisabstand a
Track system Track distance
Roco mit und ohne Bettung 61,6 mm
Fleischmann Modell-Gleis 58,0 mm
Fleischmann Profi-Gleis 63,5 mm
Wir wünschen Ihnen viel Spaß mit Ihrer Modellbahnanlage!
We wish you lots of fun with your model railway!
Viessmann
Modellspielwaren GmbH
Am Bahnhof 1
D - 35116 Hatzfeld
www.viessmann-modell.de
4
Gleissystem Gleisabstand a
Track system Track distance
Märklin K-Gleis 64,6 mm
Märklin M-Gleis 77,4 mm
Märklin C-Gleis 77,5 mm
01/04
Stand 02
Sachnummer 98891
Viessmann
Modellspielwaren GmbH

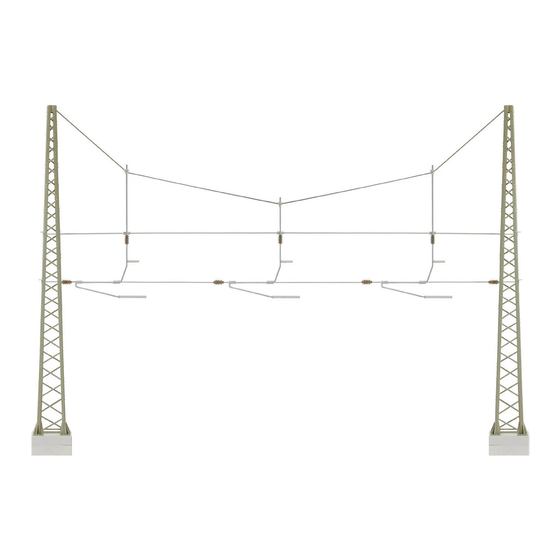

Quertragwerk H0
Cross Span Bridge H0
4162 (
über 3 Gleise
4163 (
über 4 Gleise
Betriebsanleitung
Operating Instructions
D Dieses Produkt ist kein Spielzeug.
Nicht geeignet für Kinder unter 14
Jahren! Anleitung aufbewahren!
GB This product is not a toy.
Not suitable for children under 14
years! Keep these instructions!
F Ce produit n'est pas un jouet. Ne
convient pas aux enfants de moins
de 14 ans! Conservez cette notice
d'instructions!
)
)
NL Dit produkt is geen speelgoed. Niet
geschikt voor kinderen onder 14 jaar!
Gebruiksaanwijzing bewaren!
I Questo prodotto non è un giocattolo.
Non adatto a bambini al di sotto dei 14
anni! Conservare instruzioni per l'uso!
E Esto no es un juguete. No
recomendado para menores de 14
años! Conserva las instrucciones de
servicio!
1
