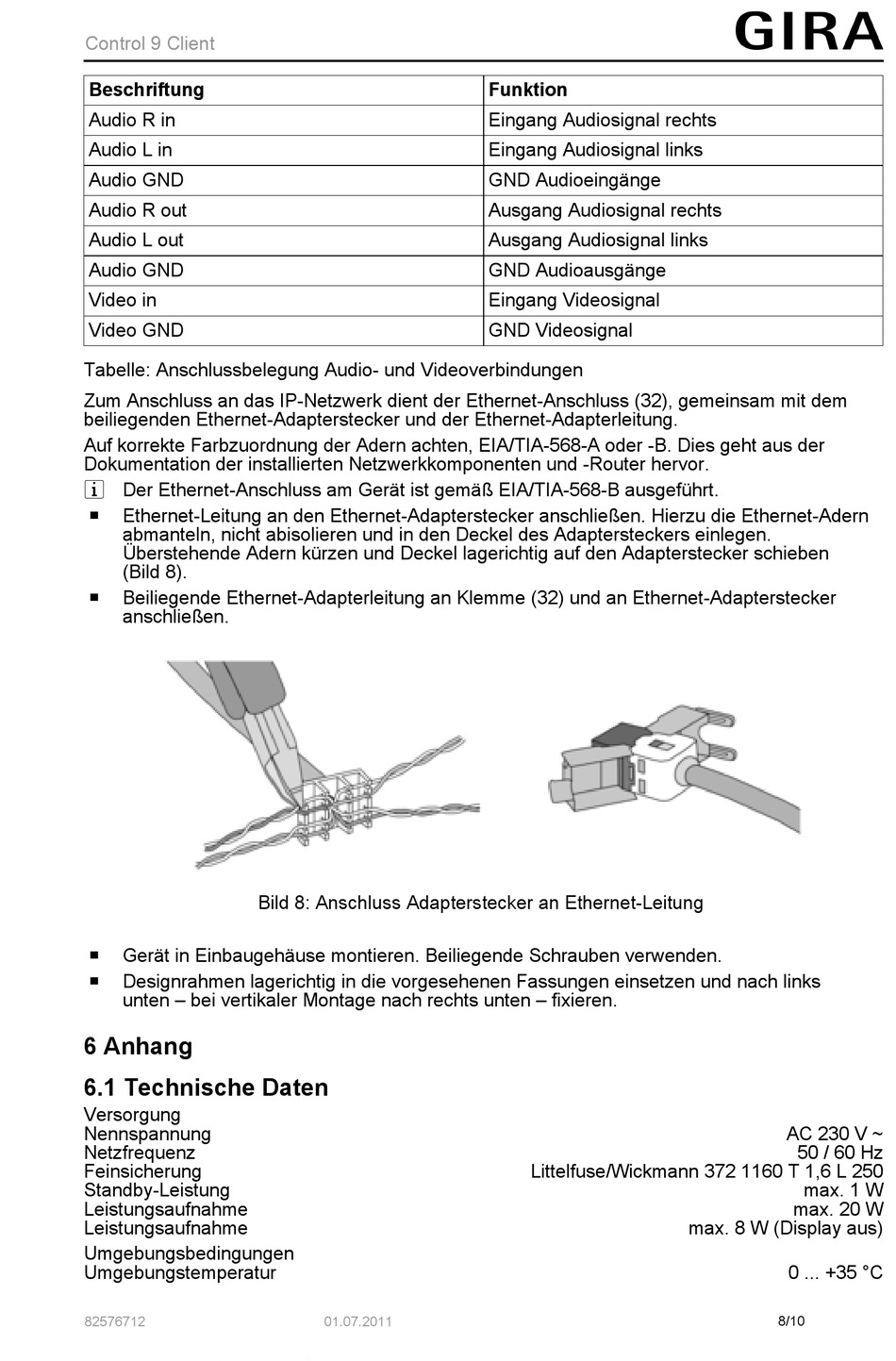

Control 9 Client
Beschriftung
Audio R in
Audio L in
Audio GND
Audio R out
Audio L out
Audio GND
Video in
Video GND
Tabelle: Anschlussbelegung Audio- und Videoverbindungen
Zum Anschluss an das IP-Netzwerk dient der Ethernet-Anschluss (32), gemeinsam mit dem
beiliegenden Ethernet-Adapterstecker und der Ethernet-Adapterleitung.
Auf korrekte Farbzuordnung der Adern achten, EIA/TIA-568-A oder -B. Dies geht aus der
Dokumentation der installierten Netzwerkkomponenten und -Router hervor.
i Der Ethernet-Anschluss am Gerät ist gemäß EIA/TIA-568-B ausgeführt.
o
Ethernet-Leitung an den Ethernet-Adapterstecker anschließen. Hierzu die Ethernet-Adern
abmanteln, nicht abisolieren und in den Deckel des Adaptersteckers einlegen.
Überstehende Adern kürzen und Deckel lagerichtig auf den Adapterstecker schieben
(Bild 8).
o
Beiliegende Ethernet-Adapterleitung an Klemme (32) und an Ethernet-Adapterstecker
anschließen.
o
Gerät in Einbaugehäuse montieren. Beiliegende Schrauben verwenden.
o
Designrahmen lagerichtig in die vorgesehenen Fassungen einsetzen und nach links
unten – bei vertikaler Montage nach rechts unten – fixieren.
6 Anhang
6.1 Technische Daten
Versorgung
Nennspannung
Netzfrequenz
Feinsicherung
Standby-Leistung
Leistungsaufnahme
Leistungsaufnahme
Umgebungsbedingungen
Umgebungstemperatur
82576712
Bild 8: Anschluss Adapterstecker an Ethernet-Leitung
01.07.2011
Funktion
Eingang Audiosignal rechts
Eingang Audiosignal links
GND Audioeingänge
Ausgang Audiosignal rechts
Ausgang Audiosignal links
GND Audioausgänge
Eingang Videosignal
GND Videosignal
Littelfuse/Wickmann 372 1160 T 1,6 L 250
AC 230 V ~
50 / 60 Hz
max. 1 W
max. 20 W
max. 8 W (Display aus)
0 ... +35 °C
8/10
