Control 9 Client
Für ausreichend Kühlung sorgen. Lüftungsöffnungen auf Gehäusevorderseite und -rückseite
nicht verdecken (Bild 6).
o
Einbaugehäuse lagerichtig – horizontal oder vertikal ausgerichtet – in Wand montieren.
Horizontale Montage: Auf Kennzeichnungen OBEN TOP bzw. UNTEN BOTTOM achten.
Vertikale Montage: Obere Seite zeigt nach links.
i Montageanleitung des Einbaugehäuses beachten.
o
Anschlussleitungen durch die vorgesehenen Durchführungen ziehen.
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile! Netzspannung
und Kleinspannung befinden sich in einem gemeinsamen Gehäuse. Im
Fehlerfall können auch andere angeschlossene Komponenten Netzspannung
führen.
Elektrischer Schlag kann zum Tod führen.
Die Netzspannungsadern immer mit dem beiliegenden Schlauch sichern.
Leitungen so führen, dass Kleinspannungsadern sicher gegen Netzspannung
gesichert sind.
o
Netzspannungsleitung in Länge des beiliegenden Schlauches abmanteln.
o
Über die abgemantelten Netzspannungsadern L und N den beiliegenden Schlauch ziehen.
o
Netzspannung L und N an Klemme (33) anschließen.
o
Audio-Geräte an Klemme (35) anschließen (Bild 7).
o
Video-Gerät an Klemme (36) anschließen (Bild 7).
Bild 7: Anschlussbelegung Audio- und Videoverbindungen
82576712

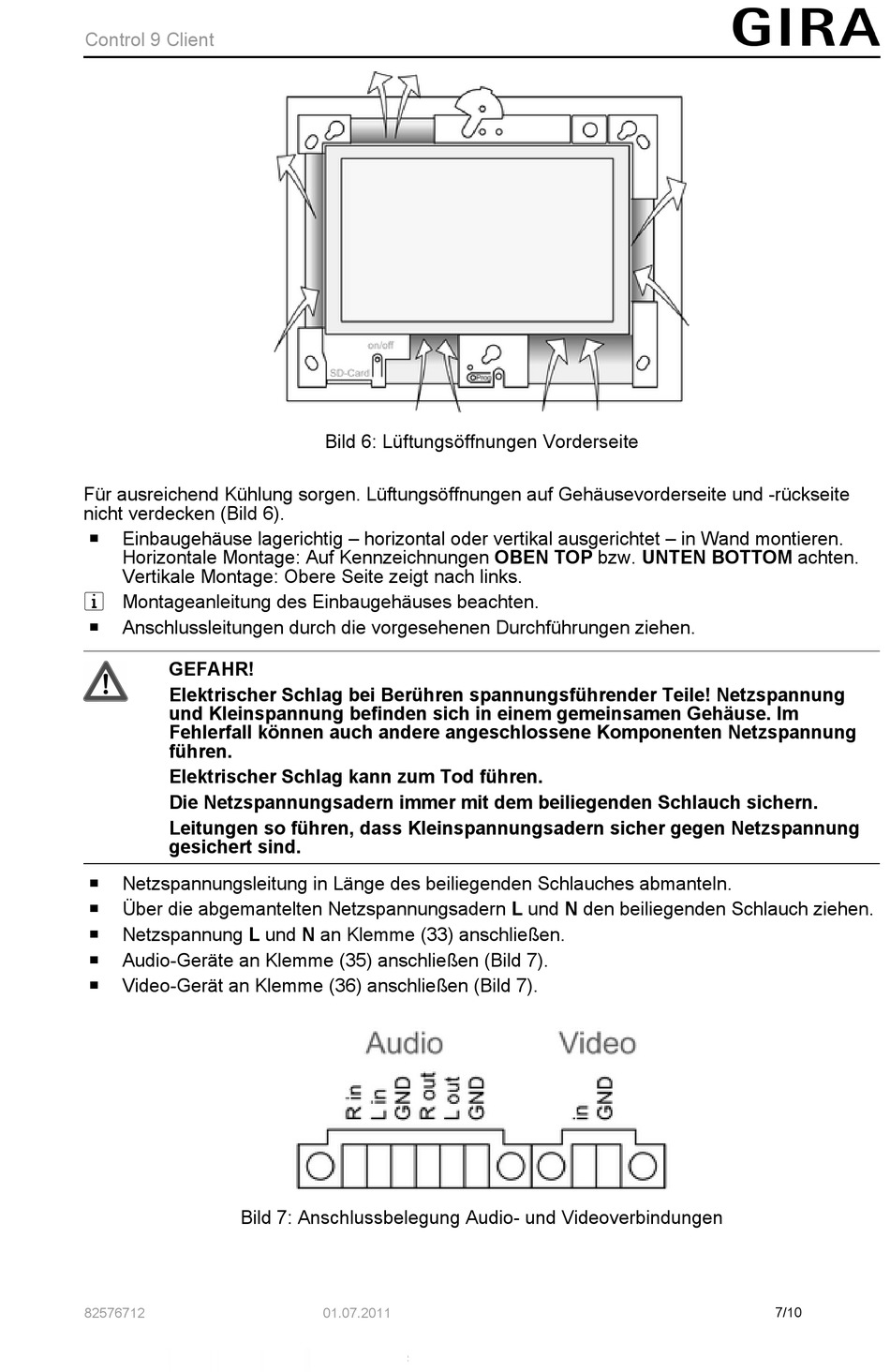

Bild 6: Lüftungsöffnungen Vorderseite
01.07.2011
7/10
