Sie können dem höchsten Eingangssignal für die Anzei-
ge einen Wert zwischen -19999 und 99999 zuordnen:
Wählen Sie mit der linken Taste die Dekade und geben
Sie dann mit der rechten Taste den Wert ein. Die Ein-
stellung des Dezimalpunktes wird berücksichtigt.
4.7 Dezimalpunkteinstellung Summierer
Der Summierer addiert die Meßwerte mit einer Abtastra-
te von 1 Sekunde.
Ebenso wie für die Momentanwerte können Sie auch für
die Summe für die Anzeige die Dezimalstellen festle-
gen. Auch dabei wird die Anzeigegenauigkeit nicht be-
einflußt. Allerdings müssen Sie die zu erwartende maxi-
male Summe berücksichtigen. Wenn – wie im Beispiel
9.1 – die zu erwartende Summe 1000 ist, sollten Sie
maximal eine Dezimalstelle wählen.
Achtung: Sie müssen auf jeden Fall genügend Stellen
für die Anzeige der zu erwartenden Summe vorhalten,
damit sie nicht wie bei einem Tachometer bei „99999"
auf „0" überspringt und das Meßergebnis verloren ist.
Falls die 5stellige Anzeige für die Summe nicht aus-
reicht, können Sie mit „Factor" (4.8) und „Scaler" (4.9)
den Anzeigebereich erweitern.
4.8 Faktor
Der Anzeigewert des Summierers kann durch den Fak-
tor optimal an die Meßaufgabe angepaßt werden. Wenn
Sie z.B. die Momentanwerte in kleinen Einheiten wie
Gramm anzeigen wollen, das Additionsergebnis aber in
Kilogramm oder Tonnen, dann geben Sie den entspre-
chenden Faktor (Multiplikator) ein:
Hinweis: Faktor und Skalierung wirken nur auf den
Summierer.
Gesamtskalierung = Factor x Skalierung!
4.9 Skalierung
Mit der Skalierung können Sie den Anzeigebereich für
den Summierer erweitern, bzw. für eine sehr feine Ein-
stellung verringern.

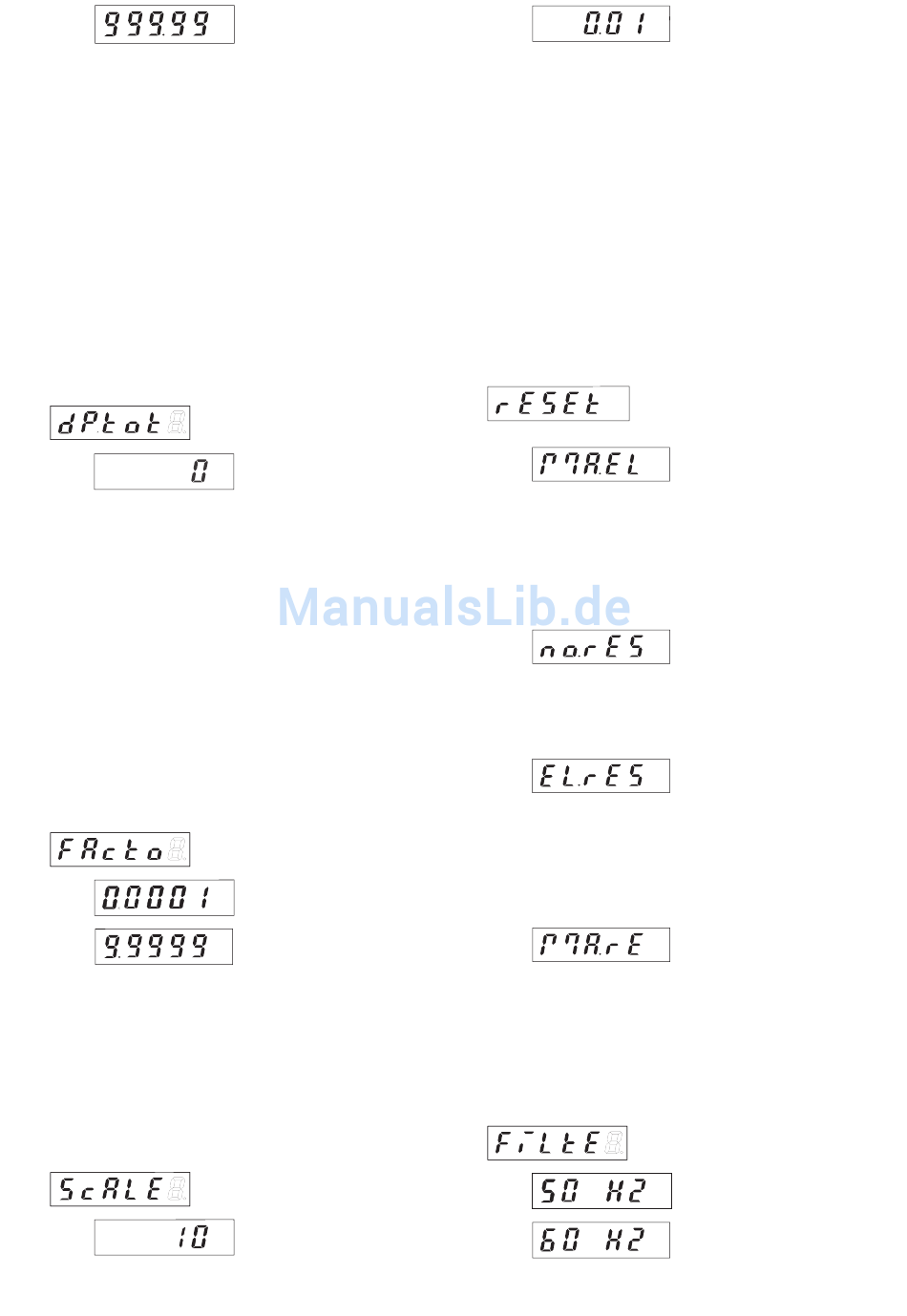

maximale Einstellung
Werkseinstellung
Mit der linken Taste wählen
Sie die Dekade und geben
dann mit der rechten Taste
einen Faktor zwischen
0.0001 und 9.9999 ein.
Wählen Sie mit der rechten
Taste die gewünschte Ska-
lierung aus:
10, 1, 0.1 oder 0.01
Im Beispiel 9.2 auf Seite 5 kann der Vorratstank mehr
als 100000 l aufnehmen. Mit einer Skalierung von 0,01
können Sie die Summe in Hektoliter anzeigen. Da der
Scaler (= Multiplikator) nur auf die Summe wirkt, wird
die aktuelle Durchflußmenge weiterhin in Liter/Sek.
angezeigt.
Hinweis: Faktor und Skalierung wirken nur auf den
Summierer.
Gesamtskalierung = Factor x Skalierung!
4.10 Rückstellung
Sie können zwischen vier Möglichkeiten der Rückstel-
lung des Summierers wählen. Die Einstellung beeinflußt
die Funktion des MPI-Eingangs
4.11 Filter
Wählen Sie mit der rechten Taste je nach Stromversor-
gung 50 oder 60 Hz für das Netzbrummfilter aus.
manuelle Rückstellung (mit
roter Taste) und elektrische
Rückstellung. Der MPI-
Eingang funktioniert als
RESET Eingang. Er setzt
bei Aktivierung den Sum-
mierer auf 0.
keine Rückstellung mög-
lich. Der MPI-Eingang
funktioniert als LATCH
Eingang. Der angezeigte
Wert der Momentanwertan-
zeige wird eingefroren.
nur elektrische Rückset-
zung. Die Rücksetztaste ist
außer Funktion. Der MPI-
Eingang funktioniert als
RESET Eingang. Er setzt
bei Aktivierung den Sum-
mierer auf 0.
nur manuelle Rückstellung.
Der MPI-Eingang funktio-
niert als LATCH Eingang.
Der angezeigte Wert der
Momentanwertanzeige
wird eingefroren.
