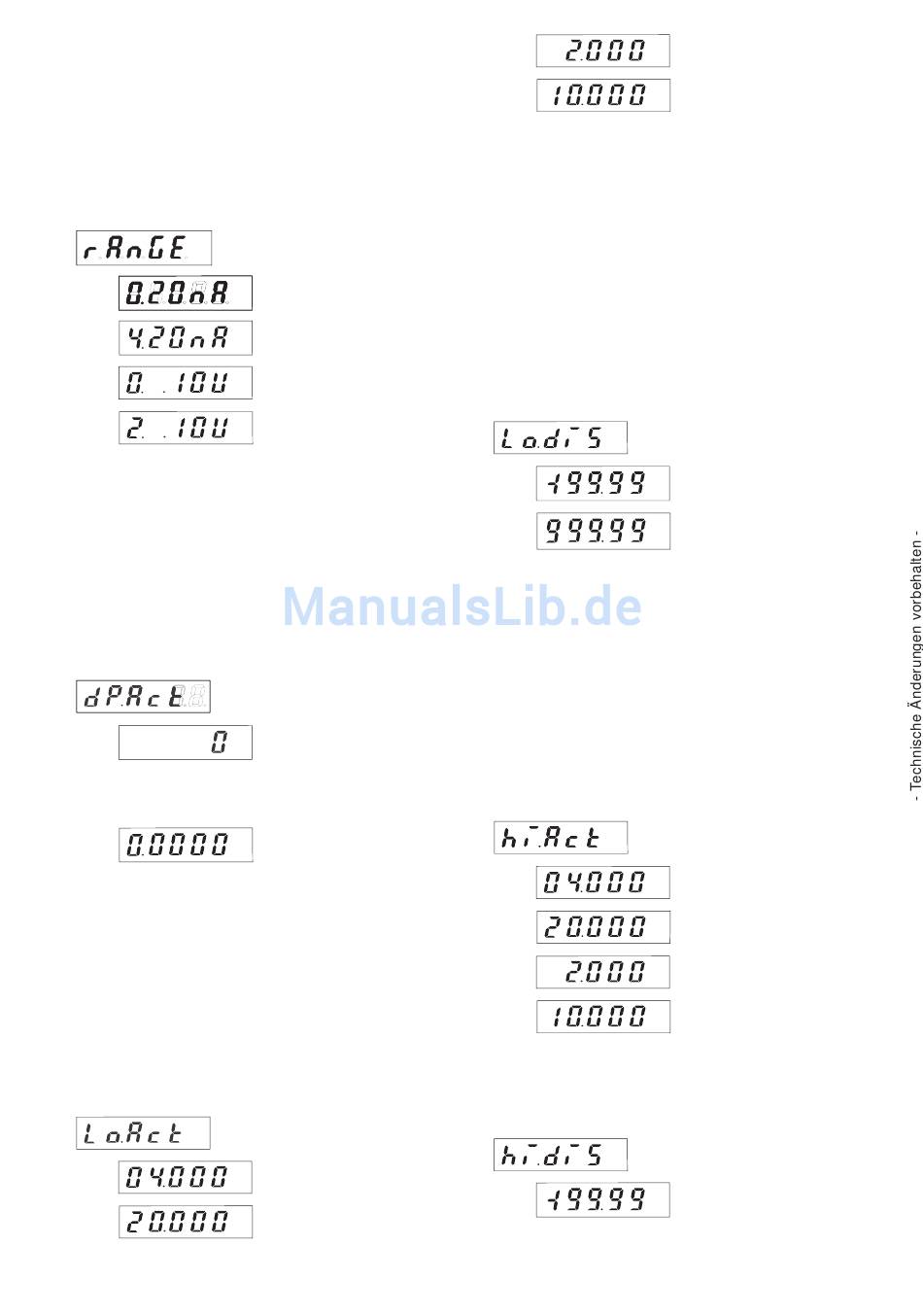

4. Programmierroutine
Die einstellbaren Parameter des Gerätes sind in der
Reihenfolge erläutert, wie sie auch eingestellt werden
können. Nach einem Durchlauf der Routine ist somit
das Gerät vollständig programmiert.
Die jeweils obere Darstellung entspricht der Werksein-
stellung.
4.1 Eingangssignalbereich
Drücken Sie die rechte Taste, um statt der Werksein-
stellung einen der anderen Eingangssignalbereiche
auszuwählen.
4.2 Dezimalpunkteinstellung Momentanwert
Die Einstellung legt den Dezimalpunkt der entsprechen-
den Anzeigewerte (4.4 und 4.6) fest. Dabei wird nur die
Anzahl der angezeigten Nachkommastellen bestimmt,
der Anzeigewert wird nicht beeinflußt (keine Skalie-
rung).
0.0
0.00
0.000
Drücken Sie die rechte Taste, um statt der Werksein-
stellung eine der anderen Möglichkeiten auszuwählen.
4.3 Minimales Eingangssignal
Nur bei Meßbereich 4..20 mA oder 2..10 V. (Im anderen
Fall wird dieser Menüpunkt überprungen.)
Mit dieser Funktion kann eine Sensorüberwachung
durchgeführt werden. Fällt der Messwert unter den hier
eingestellten Minimalwert, so wird „lo" angezeigt. Der
verwendete Sensor weist einen Fehler auf. Die ange-
zeigten Werte werden nicht aufsummiert.
a)
0..20 mA
4..20 mA
0..10 V
2 ..10 V
keine Dezimalstelle
eine Dezimalstelle
zwei Dezimalstellen
drei Dezimalstellen
vier Dezimalstellen
Werkseinstellung
maximale Einstellung
b)
Je nach gewähltem Meßbereich 4..20 mA oder 0..10 V
wird a) oder b) durchlaufen. Wählen Sie mit der linken
Taste die Dekade und geben Sie mit der rechten Taste
den Meßwert ein, der dem Minimalwert entsprechen
soll.
4.4 Anzeigewert bei minimalem Eingangssignal
Sie können dem niedrigsten Eingangssignal für die
Anzeige einen Wert zwischen -19999 und 99999 zuord-
nen. Wenn Sie die Anzeigewerte für das niedrigste und
höchste Eingangssignal bestimmen, erhalten Sie einem
dem analogen Meßwert entsprechenden Anzeigewert,
wie im Beispiel 9.1 auf Seite 4 die aktuelle Schüttmenge
in kg/sek.
Wählen Sie mit der linken Taste die Dekade und geben
Sie dann mit der rechten Taste den Wert ein, z.B. „0".
Die Einstellung des Dezimalpunktes wird berücksichtigt.
4.5 Maximales Eingangssignal
Nur bei Meßbereich 4..20 mA oder 2..10 V anwählbar.
Mit dieser Funktion kann eine Sensorüberwachung
durchgeführt werden. Steigt der Messwert über den hier
eingestellten Maximalwert, so wird „hi" angezeigt. Der
verwendete Sensor weist einen Fehler auf. Die ange-
zeigten Werte werden nicht aufsummiert.
a)
b)
Je nach eingestelltem Meßbereich wird a) oder b)
durchlaufen.
4.6 Anzeigewert bei maximalem Eingangssignal
Werkseinstellung
maximale Einstellung
Werkseinstellung
maximale Einstellung
Minimale Einstellung
Werkseinstellung
Minimale Einstellung
Werkseinstellung
Werkseinstellung
