Einstellungen am 3-Phasen Sensor:
Nehmen Sie folgende Einstellungen am Socomec e24 vor:
➢ Drücken Sie bei den angeschlossenen Socomec e24 mehrmals auf die „ "-Taste, bis der Menüpunkt
„Setup" erscheint. Drücken Sie >3 Sekunden auf die „ "-Taste
➢ Schalten Sie mit der „"-Taste die Menüunterpunkte durch bis zur Einstellungsmenü „Addr". Prüfen Sie
Die Bus-Adresse, ob diese auf „005" eingestellt ist. Sollte dies nicht der Fall sein, stellen die diese mithilfe
der nachfolgenden Abbildung 27 auf „005" ein.
➢ Schalten Sie mit der „"-Taste die Menüunterpunkte durch bis zum Einstellungsmenü für die Baudrate
„baud". Prüfen Sie die Baudrate, ob diese auf „9,6 k" eingestellt ist. Sollte dies nicht der Fall sein, stellen
die diese mithilfe der nachfolgenden Abbildung 27 auf „9,6 k" ein.

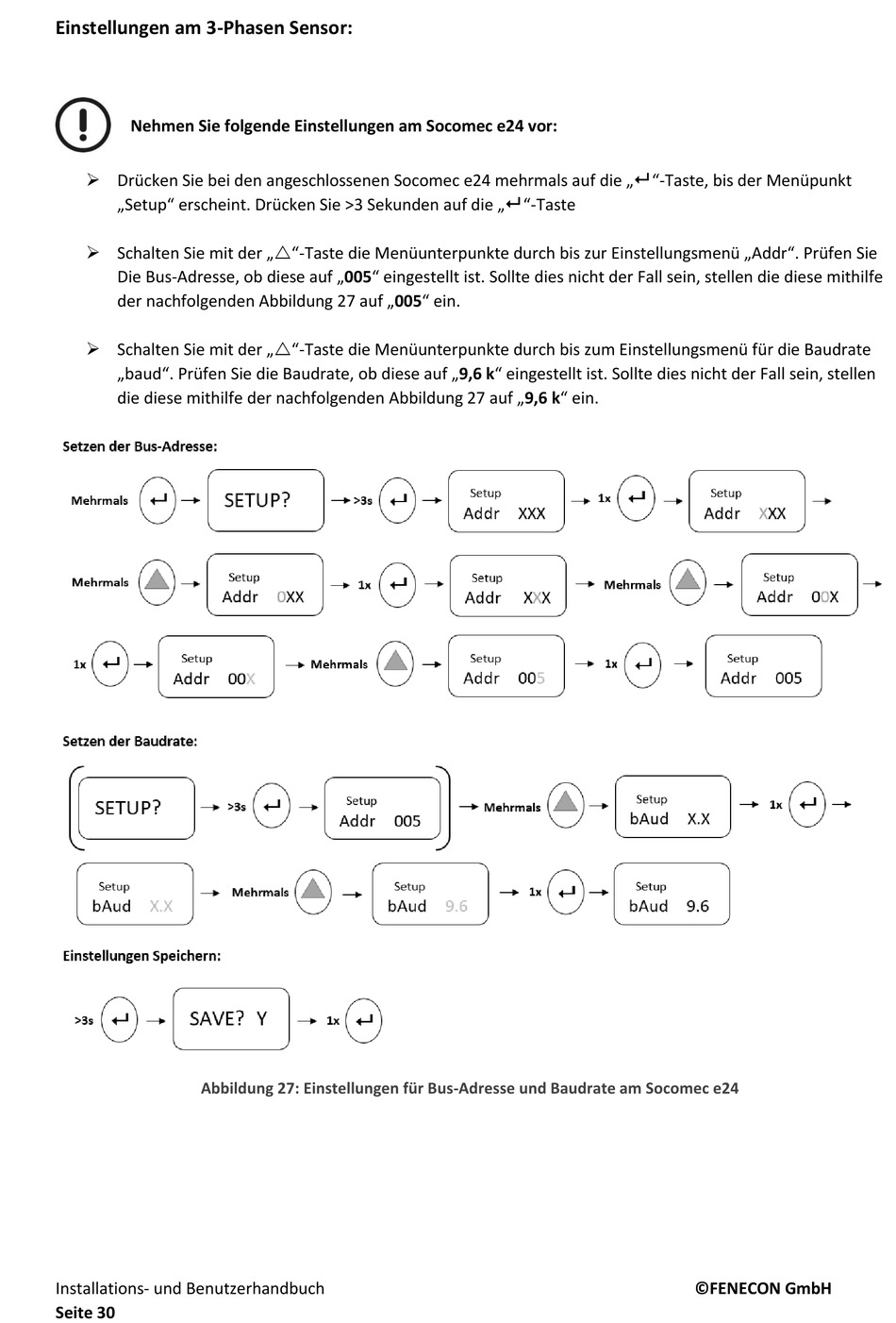

Abbildung 27: Einstellungen für Bus-Adresse und Baudrate am Socomec e24
