Der Pro 9-12 verfügt über eine Notstromfunktion. Die Lasten welche an der Notstromfunktion
angeschlossen sind, können durch diese versorgt werden. Hier sind Lasten vorgesehen, welche in
Zeiten von Stromausfällen versorgt werden sollen und wenig Leistungsbezug haben. Die
Ausgangsleistung im Notstrombetrieb des Pro 9-12 ist auf 3×2 kW beschränkt. Für den
Notstromanschluss muss ebenfalls ein Fehlerstromschutzschalter verbaut werden.
Der Notstromabgang muss allpolig trennbar sein (Trennstelle ist in Speicher integriert) und darf
nicht mit dem normalen Lastabgang verbunden sein. Es könnte sonst zu einer Entladung ins Netz
führen. Bei einem Fehlerfall fällt auch der Notstromabgang aus und wird somit nicht mehr Versorgt.
Daher sollte eine Bypass-Schaltung installiert werden, somit kann der Notstromabgang manuell auf
das Netz geschaltet werden.

Anbindungen an den Verteilerkasten

Verkabeln Sie die Unterverteilung und binden Sie den Pro 9-12 in das Hausnetz gemäß folgenden
Anschlussplänen an. Der Anschluss der Verteilung ist nachfolgend folgendem beschrieben:

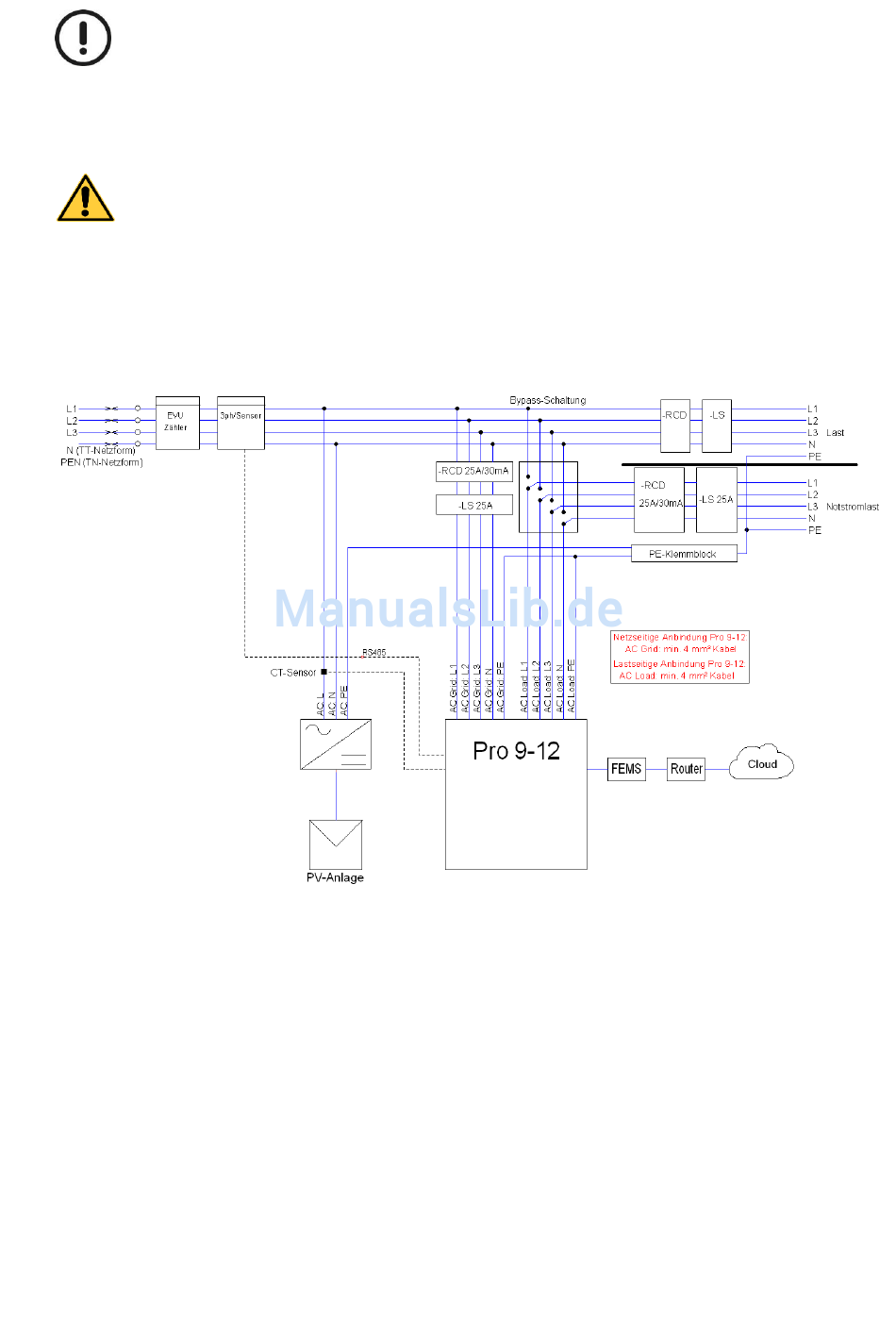

Abbildung 7: Einbauübersichtsschaltbild Pro 9-12, 3-ph. Netz, 1-ph. PV
Anschlussplan mit einphasiger PV:
- Schutzorgane Last:
- Schutzorgane Pro 9-12:
- Schutzorgane Notstrom:
- Bypass-Schalter
Installations- und Benutzerhandbuch
Seite 17
Lasttrennschalter und Fehlerstromschutzschalter
LS 25 A, RCD 25 A/30 mA (Typ A)
LS 25 A, RCD 25 A/30 mA (Typ A)
Empfehlung: T3-4-8223/I2
