5.4 Anschluss der Stromsensoren für Wechselrichter
Installieren Sie die CT-Stromsensoren im Verteilerschrank an den Außenleitern des PV-Wechselrichters. Die Länge
des bereits installierten Kabels beträgt 10 Meter. Die Kabellänge darf nicht verändert werden Die Kabellänge von
10 m darf nicht verändert werden. Sollte die Länge nicht ausreichen, kann ein zusätlicher 3-Phasensensor die PV
erfassen. Dieser kann bei FENECON GmbH bestellt werden.
Beachte: Der Bodendeckel des Stromsensors gibt die Installationsrichtung an. Pfeil zeigt in Stromrichtung d.h.
weg von L-OUTPUT des PV-Wechselrichters.
Bei 3 Phasigen PV-Anschluss muss der Schritt für L2 und L3 ebenfalls ausgeführt werden. Verbinden Sie
anschließend die Stromsensoren mit dem Pro 9-12. Achten Sie dabei das die Anschlüsse phasengleich am
Speicher angeschlossen werden.
Installations- und Benutzerhandbuch
Seite 23

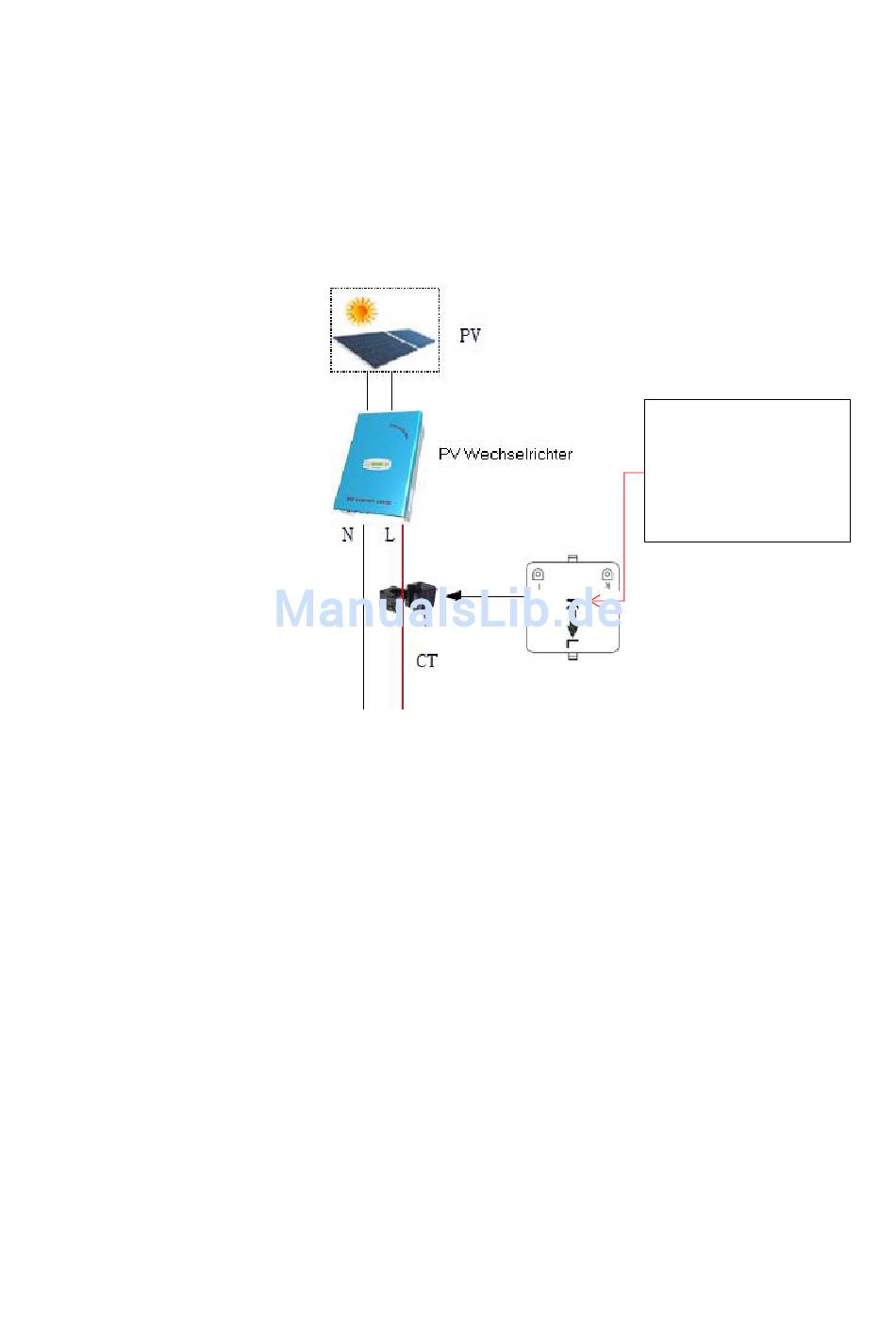

Abbildung 15: Anschluss Stromsensor
Stromsensor in Strom-
richtung an L-Leiter des
PV-Wechselrichters
Installieren.
Pfeilrichtung beachten!
