4.1.3 Montage des
Einbaudrehflansches
Die Montage erfolgt mit dem mitgelieferten
Einbaudrehflansch. Der Einbaudrehflansch
dient als Verbindungselement mit der Haus-
wasserinstallation.
Der Einbaudrehflansch ist sowohl für
waagrechte als auch für senkrechte Rohrlei-
tungen geeignet.
Der Einbaudrehflansch muss in Fließ-
richtung installiert werden. Diese ist
durch einen eingegossenen Pfeil ge-
kennzeichnet (siehe Abb. 3).
Bei Nichtbeachtung ist eine Funktion der
Hauswasserstation nicht möglich.
ACHTUNG
(siehe Kapitel „Sicherheitshinweise und
Gefahren bei Nichtbeachtung")
Die Flanschfläche des Einbaudrehflansches
muss senkrecht stehen! Der Einbaudreh-
flansch muss so montiert werden, dass kei-
ne mechanischen Verspannungen auftre-
ten! Ansonsten kann es zu einer mechani-
schen Beschädigung bis hin zum Bruch der
Rohrleitung oder des Einbaudrehflansches
kommen. Daraus können größere Wasser-
schäden resultieren.
Personen, die sich in der Nähe der Haus-
wasserstation aufhalten, sind in diesem Fal-
le durch die größeren Wassermengen ei-
nem gesundheitlichen Risiko ausgesetzt.
Beim Einbau ist deshalb darauf zu achten,
dass keine großen Kräfte auf Rohrleitung,
Einbaudrehflansch und Hauswasserstation
einwirken.
4.1.4 Montage der
Hauswasserstation
Der Einbaudrehflansch für die Hauswasser-
station ist mit Bajonettbohrungen ausge-
rüstet. Die erforderlichen Dichtungen und
Schrauben sind an der Hauswasserstation
vormontiert.
Installation
JUDO JUKOMAT-EXPRESS CONTROL

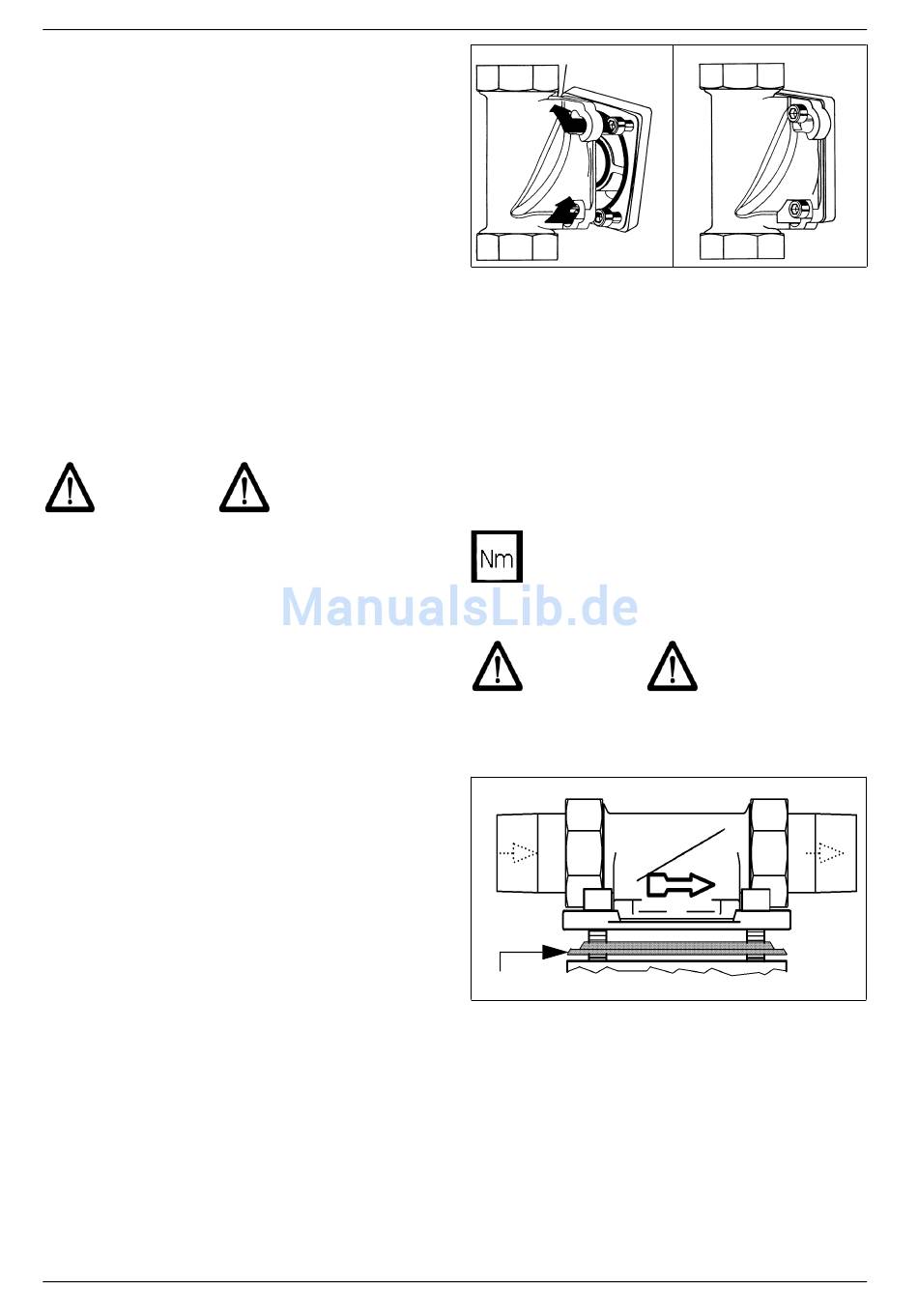

Abb. 2: Einbaudrehflansch mit Bajonett
Die Schrauben nicht lösen!
– Die vier Flanschschrauben
Bajonettbohrung am Einbaudrehflansch
stecken (siehe Abb. 2 I).
– Die Hauswasserstation im Uhrzeiger-
sinn bis zum Anschlag drehen (siehe
Abb. 2 II).
– Die vier Flanschschrauben festziehen.
Das Anziehmoment (ca. 10 Nm) so
wählen, dass die Dichtung schließt
und die Hauswasserstation nicht
beschädigt bzw. verspannt wird!
ACHTUNG
(siehe Kapitel „Sicherheitshinweise und
Gefahren bei Nichtbeachtung")
Profilflanschdichtung
Abb. 3: Einbaudrehflansch
Das Profil der Profilflanschdichtung muss
zum Einbaudrehflansch
Abb. 3). Wird dies nicht beachtet, so kann
es zu Undichtheiten und zum Austreten von
Wasser kommen. Dabei können Wasser-
schäden an Haus und Einrichtung entste-
hen.
