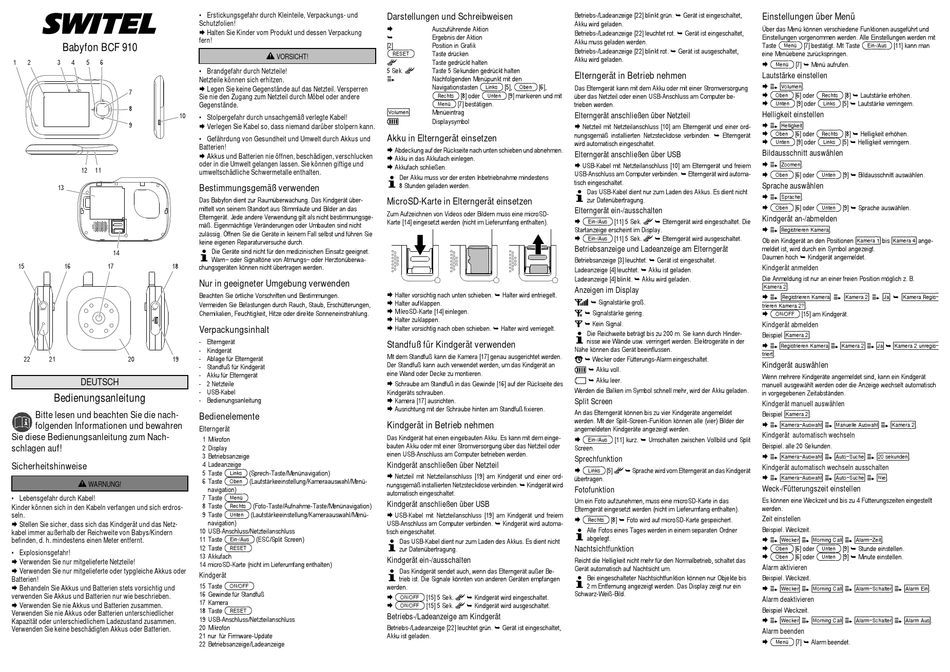

switel BCF 910 Bedienungsanleitung

Babyfon BCF 910
4 6
1 2 3 5
7
8
10
9
MIC
12 11
13
14
15 16 17 18
ON/OFF RESET
22 21 20 19
DEUTSCH
Bedienungsanleitung
Bitte lesen und beachten Sie die nach-
folgenden Informationen und bewahren
Sie diese Bedienungsanleitung zum Nach-
schlagen auf!
Sicherheitshinweise

WARNUNG!
• Lebensgefahr durch Kabel!
Kinder können sich in den Kabeln verfangen und sich erdros-
seln.
 Stellen Sie sicher, dass sich das Kindgerät und das Netz-
kabel immer außerhalb der Reichweite von Babys/Kindern
befinden, d. h. mindestens einen Meter entfernt.
• Explosionsgefahr!
 Verwenden Sie nur mitgelieferte Netzteile!
 Verwenden Sie nur mitgelieferte oder typgleiche Akkus oder
Batterien!
 Behandeln Sie Akkus und Batterien stets vorsichtig und
verwenden Sie Akkus und Batterien nur wie beschrieben.
 Verwenden Sie nie Akkus und Batterien zusammen.
Verwenden Sie nie Akkus oder Batterien unterschiedlicher
Kapazität oder unterschiedlichem Ladezustand zusammen.
Verwenden Sie keine beschädigten Akkus oder Batterien.
• Erstickungsgefahr durch Kleinteile, Verpackungs- und
Schutzfolien!
 Halten Sie Kinder vom Produkt und dessen Verpackung
fern!

VORSICHT!
• Brandgefahr durch Netzteile!
Netzteile können sich erhitzen.
 Legen Sie keine Gegenstände auf das Netzteil. Versperren
Sie nie den Zugang zum Netzteil durch Möbel oder andere
Gegenstände.
• Stolpergefahr durch unsachgemäß verlegte Kabel!
 Verlegen Sie Kabel so, dass niemand darüber stolpern kann.
• Gefährdung von Gesundheit und Umwelt durch Akkus und
Batterien!
 Akkus und Batterien nie öffnen, beschädigen, verschlucken
oder in die Umwelt gelangen lassen. Sie können giftige und
umweltschädliche Schwermetalle enthalten.
Bestimmungsgemäß verwenden
Das Babyfon dient zur Raumüberwachung. Das Kindgerät über-
mittelt von seinem Standort aus Stimmlaute und Bilder an das
Elterngerät. Jede andere Verwendung gilt als nicht bestimmungsge-
mäß. Eigenmächtige Veränderungen oder Umbauten sind nicht
zulässig. Öffnen Sie die Geräte in keinem Fall selbst und führen Sie
keine eigenen Reparaturversuche durch.
Die Geräte sind nicht für den medizinischen Einsatz geeignet.
Warn− oder Signaltöne von Atmungs− oder Herztonüberwa-
chungsgeräten können nicht übertragen werden.
Nur in geeigneter Umgebung verwenden
Beachten Sie örtliche Vorschriften und Bestimmungen.
Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen,
Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung.
Verpackungsinhalt
- Elterngerät
- Kindgerät
- Ablage für Elterngerät
- Standfuß für Kindgerät
- Akku für Elterngerät
- 2 Netzteile
- USB-Kabel
- Bedienungsanleitung
Bedienelemente
Elterngerät
1 Mikrofon
2 Display
3 Betriebsanzeige
4 Ladeanzeige
5 Taste Links (Sprech-Taste/Menünavigation)
6 Taste Oben (Lautstärkeeinstellung/Kameraauswahl/Menü-
navigation)
7 Taste Menü
8 Taste Rechts (Foto-Taste/Aufnahme-Taste/Menünavigation)
9 Taste Unten (Lautstärkeeinstellung/Kameraauswahl/Menü-
navigation)
10 USB-Anschluss/Netzteilanschluss
11 Taste Ein-/Aus (ESC/Split Screen)
12 Taste RESET
13 Akkufach
14 microSD-Karte (nicht im Lieferumfang enthalten)
Kindgerät
15 Taste ON/OFF
16 Gewinde für Standfuß
17 Kamera
18 Taste RESET
19 USB-Anschluss/Netzteilanschluss
20 Mikrofon
21 nur für Firmware-Update
22 Betriebsanzeige/Ladeanzeige
Darstellungen und Schreibweisen
 Auszuführende Aktion
 Ergebnis der Aktion
[2] Position in Grafik
RESET Taste drücken
Taste gedrückt halten

5 Sek.  Taste 5 Sekunden gedrückt halten
 Nachfolgenden Menüpunkt mit den
Navigationstasten Links [5], Oben [6],
Rechts [8] oder Unten [9] markieren und mit
Menü [7] bestätigen.
Menüeintrag
┠Volumen┨
Displaysymbol
Akku in Elterngerät einsetzen
 Abdeckung auf der Rückseite nach unten schieben und abnehmen.
 Akku in das Akkufach einlegen.
 Akkufach schließen.
Der Akku muss vor der ersten Inbetriebnahme mindestens
8 Stunden geladen werden.
MicroSD-Karte in Elterngerät einsetzen
Zum Aufzeichnen von Videos oder Bildern muss eine microSD-
Karte [14] eingesetzt werden (nicht im Lieferumfang enthalten).
 Halter vorsichtig nach unten schieben.  Halter wird entriegelt.
 Halter aufklappen.
 MikroSD-Karte [14] einlegen.
 Halter zuklappen.
 Halter vorsichtig nach oben schieben.  Halter wird verriegelt.
Standfuß für Kindgerät verwenden
Mit dem Standfuß kann die Kamera [17] genau ausgerichtet werden.
Der Standfuß kann auch verwendet werden, um das Kindgerät an
eine Wand oder Decke zu montieren.
 Schraube am Standfuß in das Gewinde [16] auf der Rückseite des
Kindgeräts schrauben.
 Kamera [17] ausrichten.
 Ausrichtung mit der Schraube hinten am Standfuß fixieren.
Kindgerät in Betrieb nehmen
Das Kindgerät hat einen eingebauten Akku. Es kann mit dem einge-
bauten Akku oder mit einer Stromversorgung über das Netzteil oder
einen USB-Anschluss am Computer betrieben werden.
Kindgerät anschließen über Netzteil
 Netzteil mit Netzteilanschluss [19] am Kindgerät und einer ord-
nungsgemäß installierten Netzsteckdose verbinden.  Kindgerät wird
automatisch eingeschaltet.
Kindgerät anschließen über USB
 USB-Kabel mit Netzteilanschluss [19] am Kindgerät und freiem
USB-Anschluss am Computer verbinden.  Kindgerät wird automa-
tisch eingeschaltet.
Das USB-Kabel dient nur zum Laden des Akkus. Es dient nicht
zur Datenübertragung.
Kindgerät ein-/ausschalten
Das Kindgerät sendet auch, wenn das Elterngerät außer Be-
trieb ist. Die Signale könnten von anderen Geräten empfangen
werden.
 ON/OFF [15] 5 Sek.   Kindgerät wird eingeschaltet.
 ON/OFF [15] 5 Sek.   Kindgerät wird ausgeschaltet.
Betriebs-/Ladeanzeige am Kindgerät
Betriebs-/Ladeanzeige [22] leuchtet grün.  Gerät ist eingeschaltet,
Akku ist geladen.
Betriebs-/Ladeanzeige [22] blinkt grün.  Gerät ist eingeschaltet,
Akku wird geladen.
Betriebs-/Ladeanzeige [22] leuchtet rot.  Gerät ist eingeschaltet,
Akku muss geladen werden.
Betriebs-/Ladeanzeige [22] blinkt rot.  Gerät ist ausgeschaltet,
Akku wird geladen.
Elterngerät in Betrieb nehmen
Das Elterngerät kann mit dem Akku oder mit einer Stromversorgung
über das Netzteil oder einen USB-Anschluss am Computer be-
trieben werden.
Elterngerät anschließen über Netzteil
 Netzteil mit Netzteilanschluss [10] am Elterngerät und einer ord-
nungsgemäß installierten Netzsteckdose verbinden.  Elterngerät
wird automatisch eingeschaltet.
Elterngerät anschließen über USB
 USB-Kabel mit Netzteilanschluss [10] am Elterngerät und freiem
USB-Anschluss am Computer verbinden.  Elterngerät wird automa-
tisch eingeschaltet.
Das USB-Kabel dient nur zum Laden des Akkus. Es dient nicht
zur Datenübertragung.
Elterngerät ein-/ausschalten
 Ein-/Aus [11] 5 Sek.   Elterngerät wird eingeschaltet. Die
Startanzeige erscheint im Display.
 Ein-/Aus [11] 5 Sek.   Elterngerät wird ausgeschaltet.
Betriebsanzeige und Ladeanzeige am Elterngerät
Betriebsanzeige [3] leuchtet.  Gerät ist eingeschaltet.
Ladeanzeige [4] leuchtet.  Akku ist geladen.
Ladeanzeige [4] blinkt.  Akku wird geladen.
Anzeigen im Display
 Signalstärke groß.
 Signalstärke gering.
 Kein Signal.
Die Reichweite beträgt bis zu 200 m. Sie kann durch Hinder-
nisse wie Wände usw. verringert werden. Elektrogeräte in der
Nähe können das Gerät beeinflussen.
 Wecker oder Fütterungs-Alarm eingeschaltet.
 Akku voll.
 Akku leer.
Werden die Balken im Symbol schnell mehr, wird der Akku geladen.
Split Screen
An das Elterngerät können bis zu vier Kindgeräte angemeldet
werden. Mit der Split-Screen-Funktion können alle (vier) Bilder der
angemeldeten Kindgeräte angezeigt werden.
 Ein-/Aus [11] kurz.  Umschalten zwischen Vollbild und Split
Screen.
Sprechfunktion
 Links [5]   Sprache wird vom Elterngerät an das Kindgerät
übertragen.
Fotofunktion
Um ein Foto aufzunehmen, muss eine microSD-Karte in das
Elterngerät eingesetzt werden (nicht im Lieferumfang enthalten).
 Rechts [8]  Foto wird auf microSD-Karte gespeichert.
Alle Fotos eines Tages werden in einem separaten Ordner
abgelegt.
Nachtsichtfunktion
Reicht die Helligkeit nicht mehr für den Normalbetrieb, schaltet das
Gerät automatisch auf Nachtsicht um.
Bei eingeschalteter Nachtsichtfunktion können nur Objekte bis
2 m Entfernung angezeigt werden. Das Display zeigt nur ein
Schwarz-Weiß-Bild.
Einstellungen über Menü
Über das Menü können verschiedene Funktionen ausgeführt und
Einstellungen vorgenommen werden. Alle Einstellungen werden mit
Taste Menü [7] bestätigt. Mit Taste Ein-/Aus [11] kann man
eine Menüebene zurückspringen.
 Menü [7]  Menü aufrufen.
Lautstärke einstellen
  ┠Volumen┨.
 Oben [6] oder Rechts [8]  Lautstärke erhöhen.
 Unten [9] oder Links [5]  Lautstärke verringern.
Helligkeit einstellen
  ┠Helligkeit┨
 Oben [6] oder Rechts [8]  Helligkeit erhöhen.
 Unten [9] oder Links [5]  Helligkeit verringern.
Bildausschnitt auswählen
  ┠Zoomen┨.
 Oben [6] oder Unten [9]  Bildausschnitt auswählen.
Sprache auswählen
  ┠Sprache┨.
 Oben [6] oder Unten [9]  Sprache auswählen.
Kindgerät an-/abmelden
  ┠Registrieren Kamera┨.
Ob ein Kindgerät an den Positionen ┠Kamera 1┨ bis ┠Kamera 4┨ ange-
meldet ist, wird durch ein Symbol angezeigt.
Daumen hoch  Kindgerät angemeldet.
Kindgerät anmelden
Die Anmeldung ist nur an einer freien Position möglich z. B.
┠Kamera 2┨.
  ┠Registrieren Kamera┨  ┠Kamera 2┨  ┠Ja┨  ┠Kamera Regis­
trieren Kamera 2?┨.
 ON/OFF [15] am Kindgerät.
Kindgerät abmelden
Beispiel ┠Kamera 2┨.
  ┠Registrieren Kamera┨  ┠Kamera 2┨  ┠Ja┨  ┠Kamera 2 unregis­
triert┨.
Kindgerät auswählen
Wenn mehrere Kindgeräte angemeldet sind, kann ein Kindgerät
manuell ausgewählt werden oder die Anzeige wechselt automatisch
in vorgegebenen Zeitabständen.
Kindgerät manuell auswählen
Beispiel ┠Kamera 2┨.
  ┠Kamera­Auswahl┨  ┠Manuelle Auswahl┨  ┠Kamera 2┨.
Kindgerät automatisch wechseln
Beispiel. alle 20 Sekunden.
  ┠Kamera­Auswahl┨  ┠Auto­Suche┨  ┠20 sekunden┨.
Kindgerät automatisch wechseln ausschalten
  ┠Kamera­Auswahl┨  ┠Auto­Suche┨  ┠Nie┨.
Weck-/Fütterungszeit einstellen
Es können eine Weckzeit und bis zu 4 Fütterungszeiten eingestellt
werden.
Zeit einstellen
Beispiel. Weckzeit.
  ┠Wecker┨  ┠Morning Call┨  ┠Alarm­Zeit┨.
 Oben [6] oder Unten [9]  Stunde einstellen.
 Oben [6] oder Unten [9]  Minute einstellen.
Alarm aktivieren
Beispiel. Weckzeit.
  ┠Wecker┨  ┠Morning Call┨  ┠Alarm­Schalter┨  ┠Alarm Ein┨.
Alarm deaktivieren
Beispiel Weckzeit.
  ┠Wecker┨  ┠Morning Call┨  ┠Alarm­Schalter┨  ┠Alarm Aus┨.
Alarm beenden
 Menü [7]  Alarm beendet.
