Der mit jedem Aufbaugehäuse mitgelieferte Beipack enthält das für die Montage an einer Metalltür
erforderliche Montagematerial. Seine Auflistung und Verwendung findet sich auf der letzten Seite.
Wird das Gerät an einer Holztür montiert, sind entsprechende Holzschrauben mit Senkkopf zu
verwenden
Das nebenstehende Bohrbild kann als Schablone verwendet werden. Es muß dazu an der Faltkante
rechtwinklig gefaltet werden und wird dann bei geschlossener Tür in der Montageposition angelegt.
Bei Verwendung der klebbaren Hakenfalle der Ausführung A 02 kann die grau unterlegte Fläche
„Hakenfalle" ausgeschnitten werden, um eine Schablone für den Auftrag des Klebers zu erhalten.
Zur Vermeidung unschöner, sichtbarer Klebstoffspuren wird die Sichtblende nur mit vier Klebepunkten
im Bereich der Montageplatte der Hakenfalle auf das Glastürblatt geklebt.
Als Kleber ist ein zu den Materialien passendes Produkt auszuwählen, mit einer Haftkraft von
2
mindestens 300 N/cm (z.B. UHU Plus).
Zur nachträglichen Justierung kann bei FaFix-Ausführung des Türöffners die Türöffnerfalle verstellt
werden.
Dem elektrischen Anschluß sind die technischen Daten des einzubauenden Türöffners und die des
ansteuernden Geräts zugrundezulegen.
The accessory bag supplied with every rim-type housing contains the material required for mounting to
a metal door. The list of contents of the accessory bag and the appropriate use of the material is
indicated on the last page.
In case the device is installed on a wooden door suitable wood screws with countersunk head must be
used.
The drilling plan shown on the opposite page can be used as a drilling jig. It must be folded (right-
angled) at the indicated folding line and can then be placed in the mounting position when the door is
closed.
When using the adhesive counter unit of version A 02 the grey area "counter unit" shown in the
opposite drawing can be cut out and used as a template for applying the adhesive.
In order to avoid visibility of traces of adhesive, the shielding plate is glued with only four adhesive
points beeing set within the area of the mounting plate of the counter part.
The adhesive must be suitable for the materials used and must have a minimum adhesive strength of
2
300 N/cm (e. g. UHU Plus).
The keeper of a FaFix strike can be readjusted after the installation of the strike.
Regarding the electrical connection, the technical data of the strike to be installed and of the triggering
device must be taken into consideration.

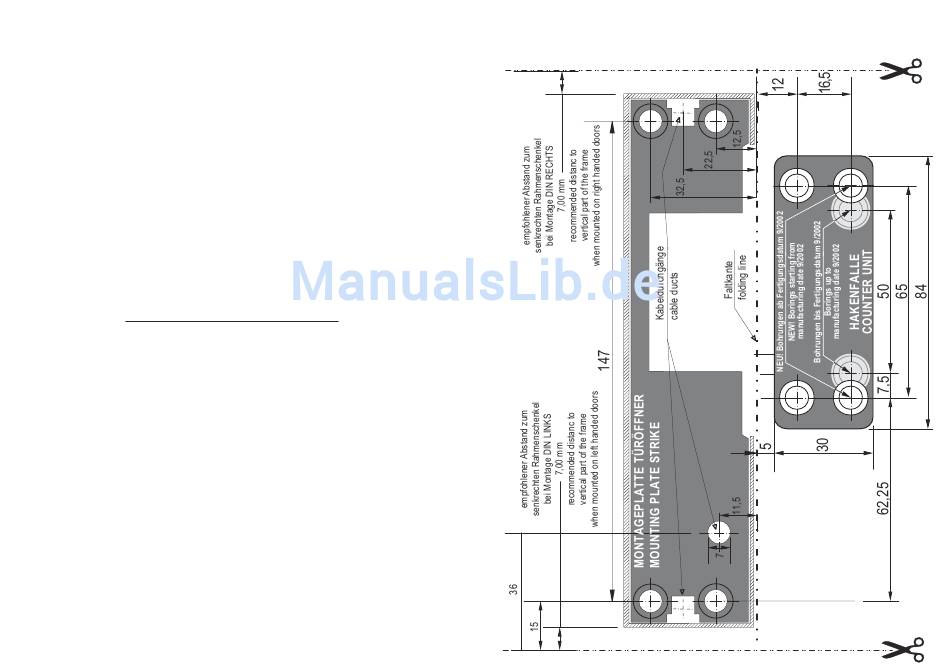

Bohrbild / Klebeschablone
Deutsch
Drilling jig / Adhesive template
English
(Maßstab 1:1)
(natural size)
