Montage - Schulte Z 1 Montage- Und Bedienungsanleitung

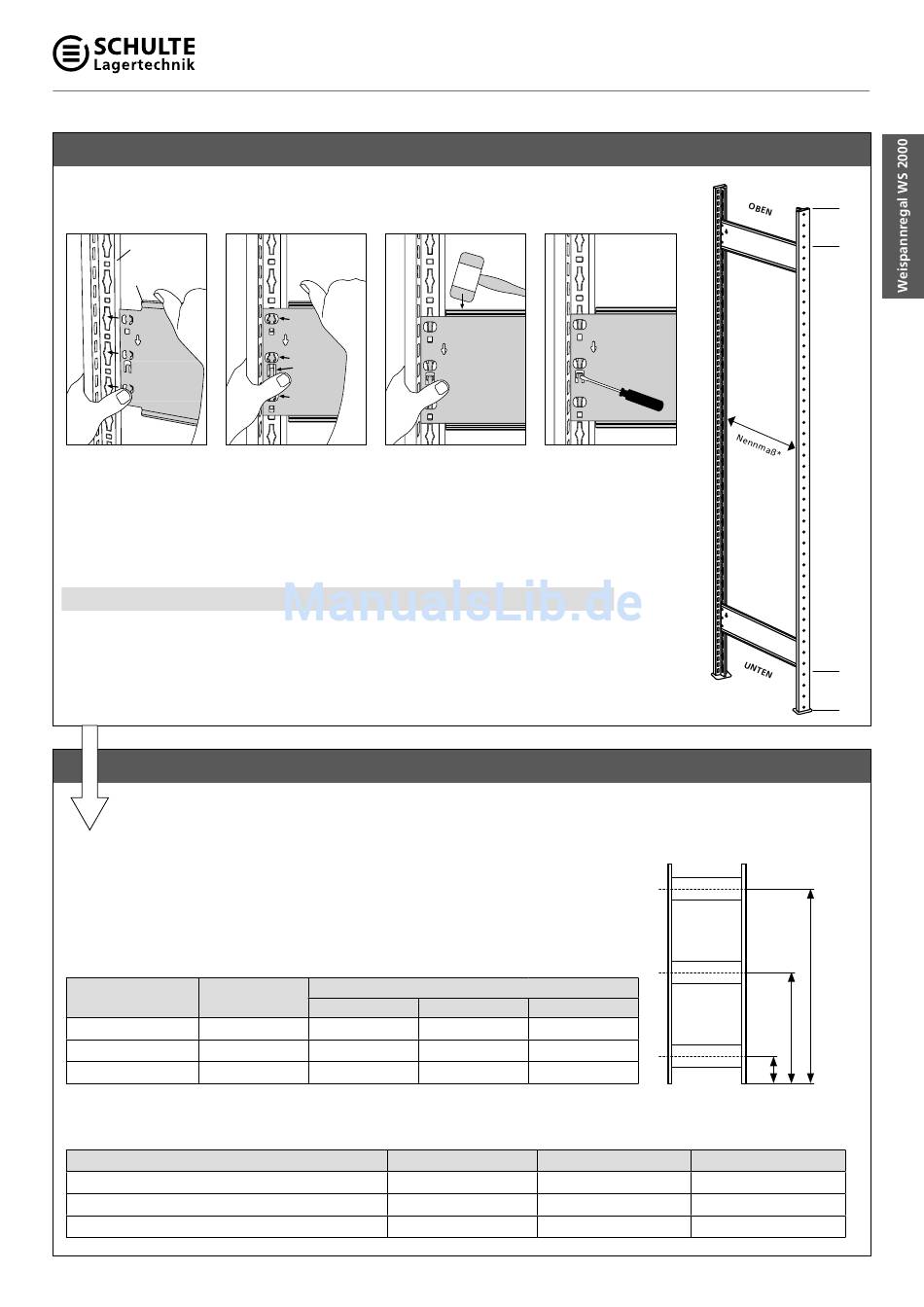

Montage der T-Profil-Rahmen mit Tiefenriegeln
T-Profil
glatte Seite
Tiefenriegel
Tiefenriegel inner- Tiefenriegel plan
halb der Aussparung andrücken.
möglichst weit oben
ansetzen.
• Montage im aufgestellten Zustand, auf jeden Fall so, dass das T-Profil nicht federn kann.
• Die Tiefenriegel oben und unten bei 150 mm einsetzen.
Achten Sie auf die richtige T-Profil-Seite (ohne Abkantung) und setzen Sie weit oben am Loch an!
• WICHTIG: Das Einschlagen der Tiefenriegel darf NUR MIT EINEM GUMMIHAMMER erfolgen!
• Drücken Sie die Sicherungslaschen mit einem Schraubenzieher in das T-Profil.
Bitte beachten Sie die Anordnung der T-Profile (Abkantung) auf Seite 8.
Die Anzahl und Position der Tiefenriegel entnehmen Sie bitte der
Tabelle 1 unten.
Tabelle 1: T-Profil-Rahmen - Maximale Feldlast und Position der Tiefenriegel
Sind größere Feldlasten als unten angegeben erforderlich,
bitten wir um Rücksprache. Durch eine größere Anzahl
Aussteifungselemente sind diese realisierbar.
Max. Feldlast bei nur 2 Ebenen: 800 kg
Position der Tiefenriegel
Rahmenhöhe Anzahl
H mm Tiefenriegel
2.000 - 2.299
2.300 - 2.499
2.500 - 3.000
Feldlasten und Anzahl der Tiefenriegel
Regalhöhe:
Anzahl Tiefenriegel:
Anzahl der Ebenen:
maximale Feldlast
Weitspannregal WS 2000 - für leichte Belastungen
Grundregal - Montage
Tiefenriegel in Pfeil-
richtung nach unten
mit einem Gummih-
ammer einschlagen.
Höhenposition der Tiefenriegel in mm
h1
2 206
2 206
3 206
2.000 mm
2 Stück
3 Ebenen
1.250 kg
OBEN
UNTEN
Laschen am Tiefen-
riegel mit Schrauben-
dreher oder Körner
eindrücken.
* - bei Tiefenriegel: Nennmaß + 6 mm
- bei Längenriegel / Rückwand: Nennmaß + 8 mm
h2 h3
1.756 ---
2.056 ---
1.006 2.256
2.500 mm
3 Stück
4 Ebenen
1.800 kg

Montage

155 mm
125 mm
h3
h2
h1
3.000 mm
3 Stück
5 Ebenen
2.100 kg
9
