Schulte 13011 Montage- Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für 13011:
- Montageanleitung und bedienungsanleitung (28 Seiten) ,
- Montage- und bedienungsanleitung (77 Seiten) ,
- Montage- und bedienungsanleitung (76 Seiten)
Verwandte Anleitungen für Schulte 13011
Inhaltszusammenfassung für Schulte 13011

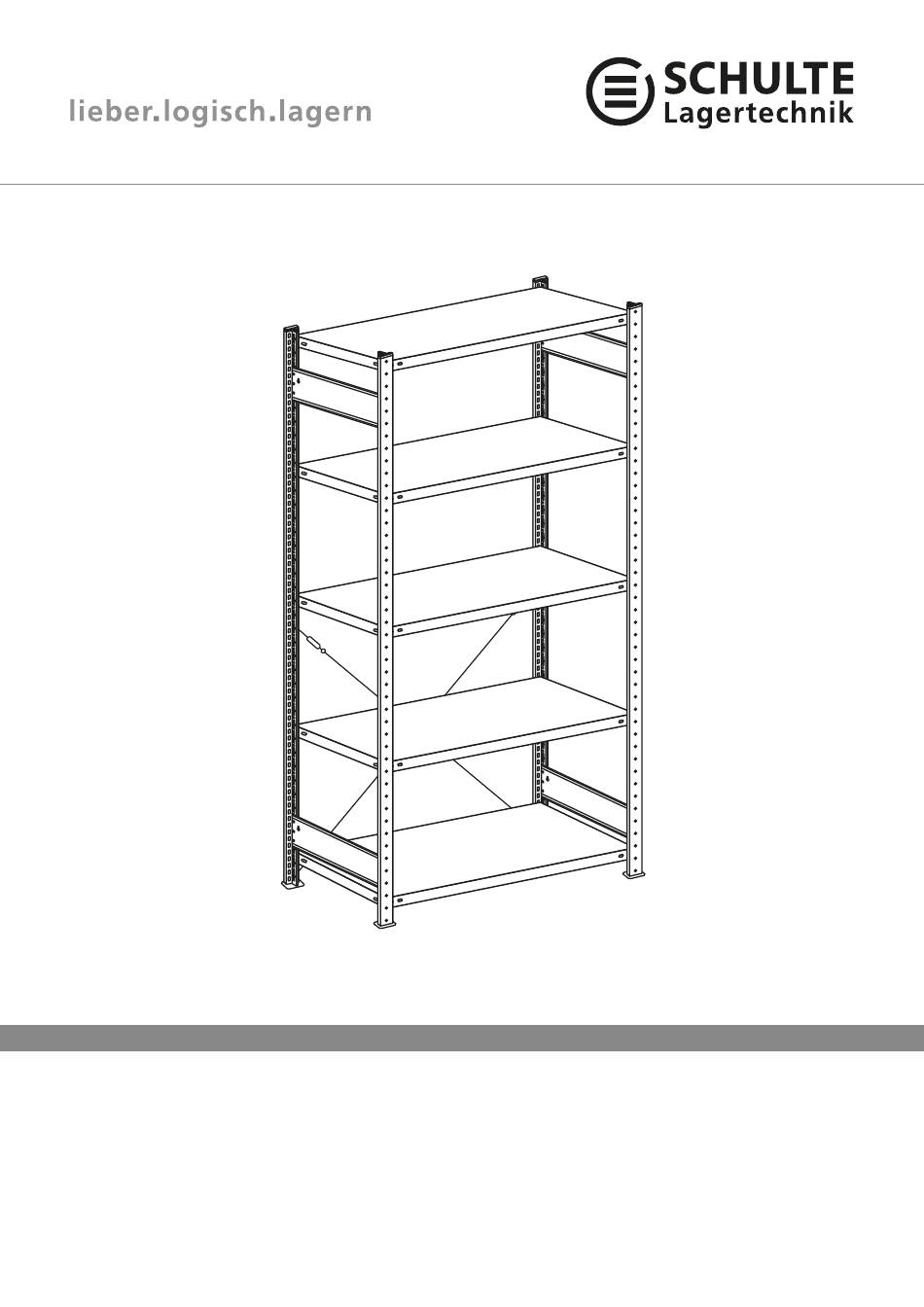

- Seite 1 Fachbodenregale und Zubehör Art.-Nr. 13011 Fachbodenregal Stecksystem Montage- und Bedienungsanleitung...
-
Seite 2: Fachbodenregale Mit Kreuzstrebe
Fachbodenregale mit Kreuzstrebe 85 - 330 kg einseitig nutzbar Grund- und Anbauregal mit Kreuzstreben Anbauregal Grundregal Seite 13 Seite 10-12 Montage der Einsetzen Aussteifung T-Profi l-Rahmen der Fachböden durch Kreuzstrebe Seite 10-11 Seite 11 Seite 12-13 Hinweis: Hinweis: Hinweis: Einsetzen von Fachbodenträgern und Montage mit Seitenwänden Aussteifung bei 330 kg Fachböden mit Fachböden bei Anbauregalen... - Seite 3 Fachbodenregale mit Kreuzstrebe 85, 150, 250, 330 kg einseitig nutzbar Montage T-Profil-Rahmen 85 kg 150 kg 250 kg Position und Anzahl der Tiefenriegel für Fachböden 85, 150 und 250 kg Höhenpositionen der Tiefenriegel in mm Rahmenhöhe Anzahl H mm Tiefenriegel 2.000 - 2.299 1.756 2.300 - 2.499...
-
Seite 4: Einsetzen Der Fachbodenträger Und Fachböden
Fachbodenregale mit Kreuzstrebe einseitig nutzbar 85, 150, 250, 330 kg Montage der Tiefenriegel Montage der Klemmfüße Montage der Abdeckkappen Einsetzen der Fachbodenträger und Fachböden WICHTIG: ANBAUREGAL: Für das Einsetzen der Fachbodenträger beim Anbauregal, beachten Sie bitte Seite 14. -
Seite 5: Montage Der Kreuzstreben
Fachbodenregale Kreuzstrebe 85, 150, 250 kg einseitig nutzbar Montage der Kreuzstreben 85 kg 150 kg 250 kg Anzahl der Kreuzstreben je Feld und Regalhöhe: Jedes 2. Feld ist mit Kreuzstreben auszusteifen! 1. AR 2. AR 3. AR 1. AR 2. AR 3. -
Seite 6: Montage Der Kreuzstreben Für 330 Kg Fachböden
Fachbodenregale Kreuzstrebe einseitig nutzbar 330 kg Montage der Kreuzstreben für 330 kg Fachböden Anzahl der Kreuzstreben je Feld und Regalhöhe: 330 kg Jedes 2. Feld ist mit Kreuzstreben auszusteifen! Regalhöhe 3.000 mm Regalhöhe 2.500 mm Regalhöhe 2.000 mm 1. AR 2. -
Seite 7: Montage Von Anbauregalen
Fachbodenregale Kreuzstrebe 85 - 330 kg einseitig nutzbar Montage von Anbauregalen Anbauregal 2 Anbauregal 1 Grundregal Die Fachbodenträger für das Anbauregal werden in das bestehende Grundfeld eingehängt. Dann wird der T-Profil-Rahmen aufgestellt und auch hier wieder der oberste und unterste Fachboden zuerst eingesetzt. Das Anbauregal erhält keine Kreuzstrebe. -
Seite 8: Doppelregale Mit Kreuzstebe
Doppelregale mit Kreuzstebe 85 - 330 kg beidseitig nutzbar Doppelregale mit Kreuzstreben Montage der Einsetzen Aussteifung T-Profi l-Rahmen der Fachböden durch Kreuzstrebe Seite 16-17 Seite 17 Seite 18-19 Hinweis: Hinweis: Hinweis: Einsetzen von Fachbodenträgern und Montage mit Seitenwänden Aussteifung bei 330 kg Fachböden Fachböden bei Anbauregalen Seite 48-49 mit Doppel-Kreuzstrebe... -
Seite 9: Doppelregale Mit Kreuzstrebe
Doppelregale mit Kreuzstrebe 85, 150, 250, 330 kg beidseitig nutzbar Montage T-Profil-Rahmen 85 kg 150 kg 250 kg Position und Anzahl der Tiefenriegel für Fachböden 85, 150 und 250 kg Höhenpositionen der Tiefenriegel in mm Rahmenhöhe Anzahl H mm Tiefenriegel 2.000 - 2.299 1.756 2.300 - 2.499... - Seite 10 Doppelregale mit Kreuzstebe 85, 150, 250, 330 kg beidseitig nutzbar Montage der Tiefenriegel Montage der Klemmfüße Montage der Abdeckkappen Einsetzen der Fachbodenträger und Fachböden WICHTIG: ANBAUREGAL: Für das Einsetzen der Fachbodenträger beim Anbauregal, beachten Sie bitte Seite 19.
-
Seite 11: Montage Der Doppelregale Mit Anschlussblechen
Doppelregale mit Kreuzstrebe 85, 150, 250, 330 kg beidseitig nutzbar Montage der Doppelregale mit Anschlussblechen Einfach-Klemmfuß Art.-Nr.: 15280 Regale mit Wasserwaage rechtwinkelig ausrichten. Spannschlösser der Kreuzstreben anziehen! Regale setzen sich im beladenen Zustand. Spannung der Kreuzstreben kontrollie- ren, ggf. Spannschlösser etwas lösen oder anziehen um eine gleichmäßige Span- nung der Kreuzstreben zu erreichen. -
