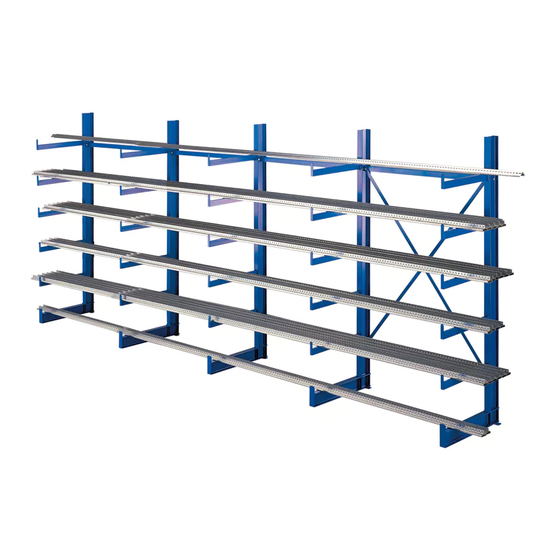

Schulte K 1000 Montage- Und Bedienungsanleitung
Kragarmregale
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Schulte K 1000
Inhaltszusammenfassung für Schulte K 1000
- Seite 1 K 1000 l K 3000 l K 6000 Art.-Nr. 13059-16 Kragarmregale Montage- und Bedienungsanleitung...
- Seite 2 Kragarmregal K 3000 / K 6000 - für mittlere bis schwere Belastungen Montage Montage Kragarmregal K 3000 / K 6000 Montage und Übersicht Bauteile K 3000 / K 6000 Horizontalverbinder Kragarmregale müssen grund- sätzlich mit beiliegenden Kragarmständer Schwerlastankern am Erdbo- den verdübelt werden! Die ersten 5 Felder müssen mit 2 Kreuzstreben ausgestattet...
-
Seite 3: Regalposition Aufzeichnen
Kragarmregal K 3000 / K 6000 - für mittlere bis schwere Belastungen Montage Montage Ständer Regalposition aufzeichnen Ständer einseitig, Stegverschraubung Innen- und Außenbereich EN 14339-4 feuerverzinkt EN 14399-4 EN 14399-4 EN 14399-6 120-220 M 12 x 40 M 12 Ø 13 mm 100 Nm 240-330 M 12 x 50... -
Seite 4: Ständerverbindung
Kragarmregal K 3000 / K 6000 - für mittlere bis schwere Belastungen Montage Montage Ständer und Ständerverbindung Ständer zweiseitig verschrauben Innen- und Außenbereich EN 14339-4 feuerverzinkt EN 14399-4 EN 14399-4 EN 14399-6 120-140 M 12 x 65 M 12 Ø 13 mm 100 Nm 160-200 M 16 x 90... - Seite 5 Kragarmregal K 3000 / K 6000 - für mittlere bis schwere Belastungen Montage Montage Diagonalverband Diagonalverband Anzahl Verbände gemäß Anlagenblatt 8.8 feuerverzinkt M 12 x 45 ISO 4014 M 12 ISO 4032 Ø 13 mm ISO 7089 8.8 feuerverzinkt 70 Nm M 12 DIN 1480...
-
Seite 6: Kragarmregal Ausrichten
Kragarmregal K 3000 / K 6000 - für mittlere bis schwere Belastungen Montage Montage Kragarme Kragarme verschrauben Steckstift (optional) Innen- und Außenbereich EN 14339-4 feuerverzinkt ISO 4014 ISO 4032 ISO 7089 120-160 M 10 x 35 / 10.9 M 12 Ø... -
Seite 7: Arm- Und Fußteiler
Kragarmregal K 3000 / K 6000 - für mittlere bis schwere Belastungen Montage Montage Kragarme / Montage Arm- und Fußteiler Lotrechte Ausrichtung in Tiefen- Kragarmregal ausrichten und Breitenrichtung max. H/200 max. H/200 Eine maximale Lotabweichung in Tiefen- und Breitenrichtung von H/200 ist einzuhalten! Beispiel: 2.000 : 200 = 10 mm max. -
Seite 8: Verankerung Innenbereich
Kragarmregal K 3000 / K 6000 - für mittlere bis schwere Belastungen Montage Verankerung Innen- und Außenbereich Verankerung Innenbereich 2 Stahlanker M 12 x 126 FBN 12/30 je Ständerfuß Ø 14 mm DIN 435 M 12 ISO 4032 Ø 13 mm ISO 7089 70 Nm Verankerung Außenbereich... -
Seite 9: Arm- Und Fußbrücke
Kragarmregal K 3000 / K 6000 - für mittlere bis schwere Belastungen Montage Montage Arm- und Fußbrücke Arm- und Fußbrücke I P E - 1 8 I P E I P E 1 2 0 2 0 0 - 1 8 - 3 3 Innen- und Außenbereich 8.8 feuerverzinkt M 12 x 35... - Seite 10 Kragarmregal K 3000 / K 6000 - für mittlere bis schwere Belastungen Montage Montage Arm- und Fußbrücke Arm- und Fußbrücke I P E - 1 8 I P E I P E 1 2 0 2 0 0 - 1 8 - 3 3 Innen- und Außenbereich 8.8 feuerverzinkt M 12 x 35...
- Seite 11 Kragarmregal K 3000 / K 6000 - für mittlere bis schwere Belastungen Montage Montage Spanplattenböden 10.0 Fachboden Spanplatte 38 mm 6 x 50 DIN 7500...
-
Seite 12: Befestigung Gitterrost
Kragarmregal K 3000 / K 6000 - für mittlere bis schwere Belastungen Montage Montage Gitterrostböden 11.0 Fachboden Gitterrost Optional: Horizontalverband bei Gitterrostböden, nur in oberster Lagerebene! 11.1 Befestigung Gitterrost M 6 x 16 DIN 7500... - Seite 13 Kragarmregal K 3000 / K 6000 - für mittlere bis schwere Belastungen Montage Montage Gitterrostböden 11.2 Fachboden Gitterrost 11.3 Druckstäbe und Verbände - ab Einlagerungshöhe > 3.000 mm - nur einseitig in oberster Ebene Optional: Horizontalverband bei Gitterrostböden, nur in oberster Lagerebene! Innen- und Außenbereich 8.8 feuervezinkt M 12 x 45...
- Seite 14 Kragarmregal K 3000 / K 6000 - für mittlere bis schwere Belastungen Montage Montage Trapezblechdach 12.0 Trapezblechdach 12.1 Dacharm Innen- und Außenbereich 8.8 feuerverzinkt 10.9 dacromet Innen- und Außenbereich ISO 4014 ISO 4032 ISO 7089 8.8 feuervezinkt ∅ 10,5 120 – 160 M 10 50 Nm M 10 x 35 / 10.9...
- Seite 15 Kragarmregal K 3000 / K 6000 - für mittlere bis schwere Belastungen Montage Montage Trapezblechdach 12.2 Trapezblechdach - Holzpfette A = Dachlänge Innen- und Außenbereich 8.8 feuerverzinkt M 10 x 100 ISO 4017 M 10 ISO 4032 Ø 10,5 mm ISO 7089 Innen- und Außenbereich 8.8 feuerverzinkt M 10 x 110...
- Seite 16 Kragarmregal K 3000 / K 6000 - für mittlere bis schwere Belastungen Montage Montage Trapezblechdach 12.3 Trapezblechdach 6,5 x 32 E – VS 16 A...
- Seite 17 Kragarmregal K 3000 / K 6000 - für mittlere bis schwere Belastungen Montage Montage Trapezblechdach 12.4 Trapezblechdach - Firsthaube, zweiseitiges Dach 6,5 x 32 E – VS 16 A...
-
Seite 18: Montage Rückwand
Kragarmregal K 3000 / K 6000 - für mittlere bis schwere Belastungen Montage Montage Rückwand 13.0 Rückwand 6,5 x 25 DIN 7504 K Ø 5 x 12 Alu 13.1 nur Rückwand Abschlusswinkel Rückwand mit Stirnwände Ø 5 x 12 Alu 13.2 Dachüber (= B) C = Rückwand... - Seite 19 Kragarmregal K 3000 / K 6000 - für mittlere bis schwere Belastungen Montage Montage Stirnwand 14.0 Stirnwand 14.1 Montage Stirnwand Ø 5 x 12 Alu...
-
Seite 20: Verankerung Auf Betonboden
Kragarmregal K 3000 / K 6000 - für mittlere bis schwere Belastungen Montage Montage Stirnwand / Verankerung auf Betonboden 14.2 Stirnwand - Dachpfette / Winkel Stirnwand Ø 11 mm 8.8 feuerverzinkt M 10 x 110 DIN 603 M 10 ISO 4032 Ø... - Seite 21 Kragarmregal K 3000 - für mittlere Belastungen Belastungstabellen Belastungstabelle K 3000 Ständer einseitig Belastbarkeit / Seite Ständer doppelseitig IPE-Profil IPE-Profil IPE-Profil Höhe Kragarmlänge Kragarmlänge Höhe 2.000 2.675 kg 3.700 kg 4.950 kg 2.000 2.500 2.650 kg 3.675 kg 4.900 kg 2.500 2 x 400 3.000...
- Seite 22 Kragarmregal K 6000 - für schwere Belastungen Belastungstabellen Belastungstabelle K 6000 Belastbarkeit je Seite / Kragarmständerprofil Ständer einseitig Ständer doppelseitig Höhe Fußlänge Fußlänge Höhe IPE 180 IPE 200 IPE 220 IPE 240 IPE 270 IPE 300 IPE 330 2.000 4.250 kg 5.500 kg 6.900 kg 8.600 kg 10.950 kg 13.650 kg 16.800 kg...
