Erläuterung der Einstellwerte
Vorlauftemperatur [°C]
100
80
60
40
20
20 16 12
8
4
0
-4

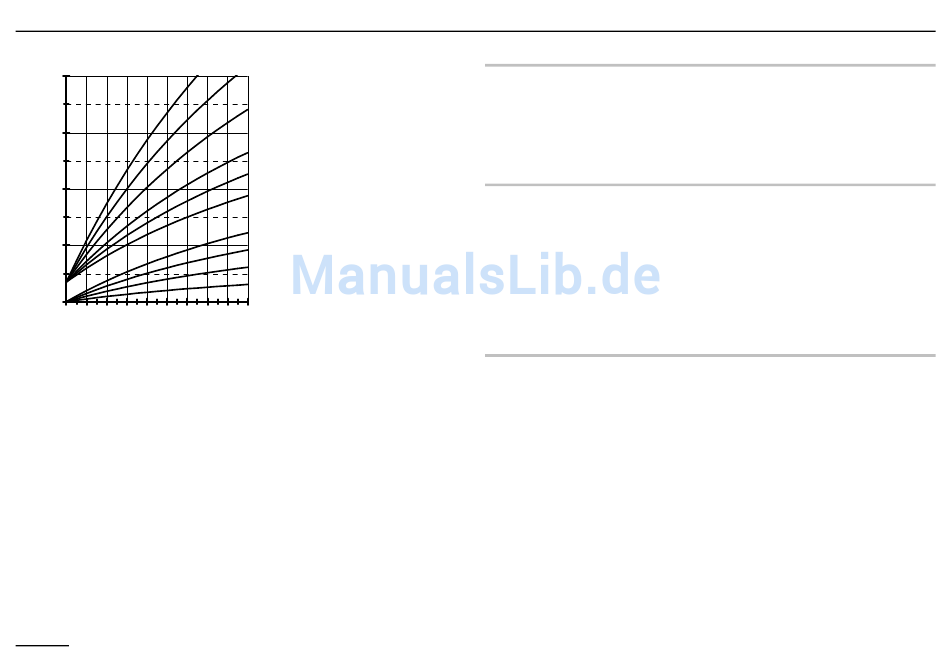

Heizkurvendiagramm (Einstellhilfe)
Einstellung 0 => Reine Raumregelung
!
Die Heizkurve läßt sich am besten bei Außentem-
peraturen unter 5 °C einstellen. Die Änderung der
Heizkurveneinstellung muß in kleinen Schritten und
größeren Zeitabständen durchgeführt werden (mind. 5
bis 6 Stunden), weil sich die Anlage nach jeder
Veränderung der Heizkurve erst auf die neuen Werte
einstellen muß.
Richtwerte
•
Fußbodenheizung
•
Radiatorenheizung
8
2
1,5
1,2
1
0,8
0,6
0,4
0,2
-8 -12 -16
Außentemperatur [°C]
S = 0,4 bis 0,6
S = 1,0 bis 1,5
Warmwasser Solltemperatur (nur bei Kesselmodul)
Einstellen der gewünschten Warmwassertemperatur. Die-
se Temperatur wird 24h bzw. während der Thermostatfrei-
gabe (wenn statt Fühler ein Thermostat angeschlossen ist)
im Speicher eingeregelt.
Mischerdynamik (nur bei Mischermodul)
Einstellen der Geschwindigkeit, mit der der Mischer bei ei-
ner Regelabweichung verfährt. Eingegeben wird die Re-
gelabweichung in Kelvin bei der der Mischer ohne Unter-
brechung öffnet/schließt.
!
Kleine Werte führen zu schnellem Verfahren des
Mischers und können zum Schwingen führen.
BUS-ID (Heizkreisnummer)
KM: Bei einzelnen Wärmeerzeugern = „- -„ einstellen. Bei
Verwendung als Wärmeerzeuger in einer Kaskade
=> Nummer des Wärmeerzeugers eintragen [01 - 08].
MM: Die Heizkreise werden mit „01" beginnend durch-
nummeriert. Heizkreisnummern dürfen nicht zweifach ver-
geben werden. Bei Austauschreglern bitte exakt die Heiz-
kreisnummern des ausgetauschten Reglers einstellen.
