Für den Installateur

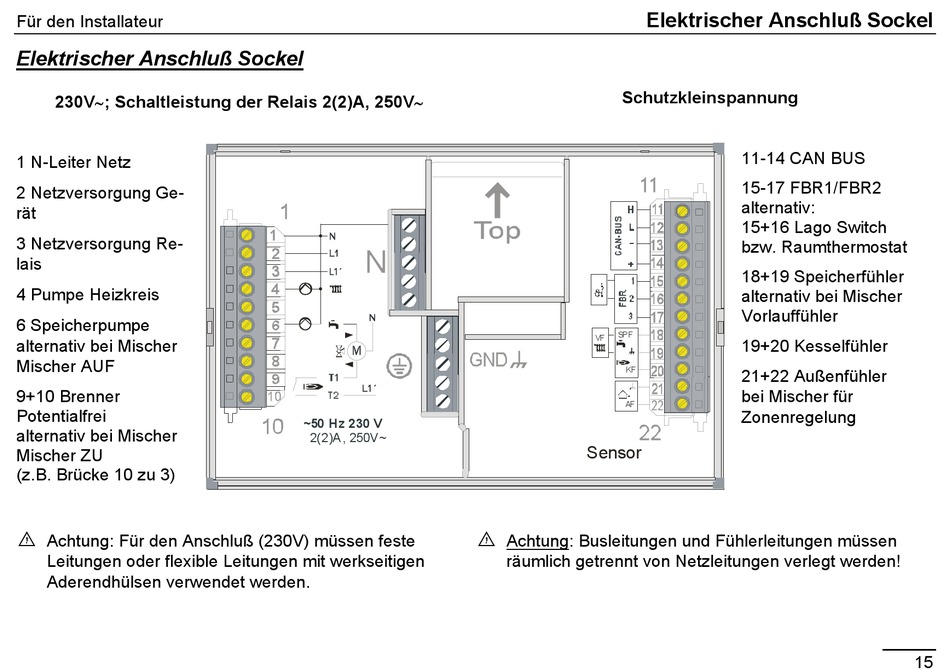

Elektrischer Anschluß Sockel
230V∼; Schaltleistung der Relais 2(2)A, 250V∼
1 N-Leiter Netz
2 Netzversorgung Ge-
rät
3 Netzversorgung Re-
lais
4 Pumpe Heizkreis
6 Speicherpumpe
alternativ bei Mischer
Mischer AUF
9+10 Brenner
Potentialfrei
alternativ bei Mischer
Mischer ZU
(z.B. Brücke 10 zu 3)
E Achtung: Für den Anschluß (230V) müssen feste
Leitungen oder flexible Leitungen mit werkseitigen
Aderendhülsen verwendet werden.
~50 Hz 230 V
2(2)A, 250V~
E Achtung: Busleitungen und Fühlerleitungen müssen
Elektrischer Anschluß Sockel
Schutzkleinspannung
SPF
VF
KF
AF
Sensor
räumlich getrennt von Netzleitungen verlegt werden!
11-14 CAN BUS
15-17 FBR1/FBR2
alternativ:
15+16 Lago Switch
bzw. Raumthermostat
18+19 Speicherfühler
alternativ bei Mischer
Vorlauffühler
19+20 Kesselfühler
21+22 Außenfühler
bei Mischer für
Zonenregelung
15
