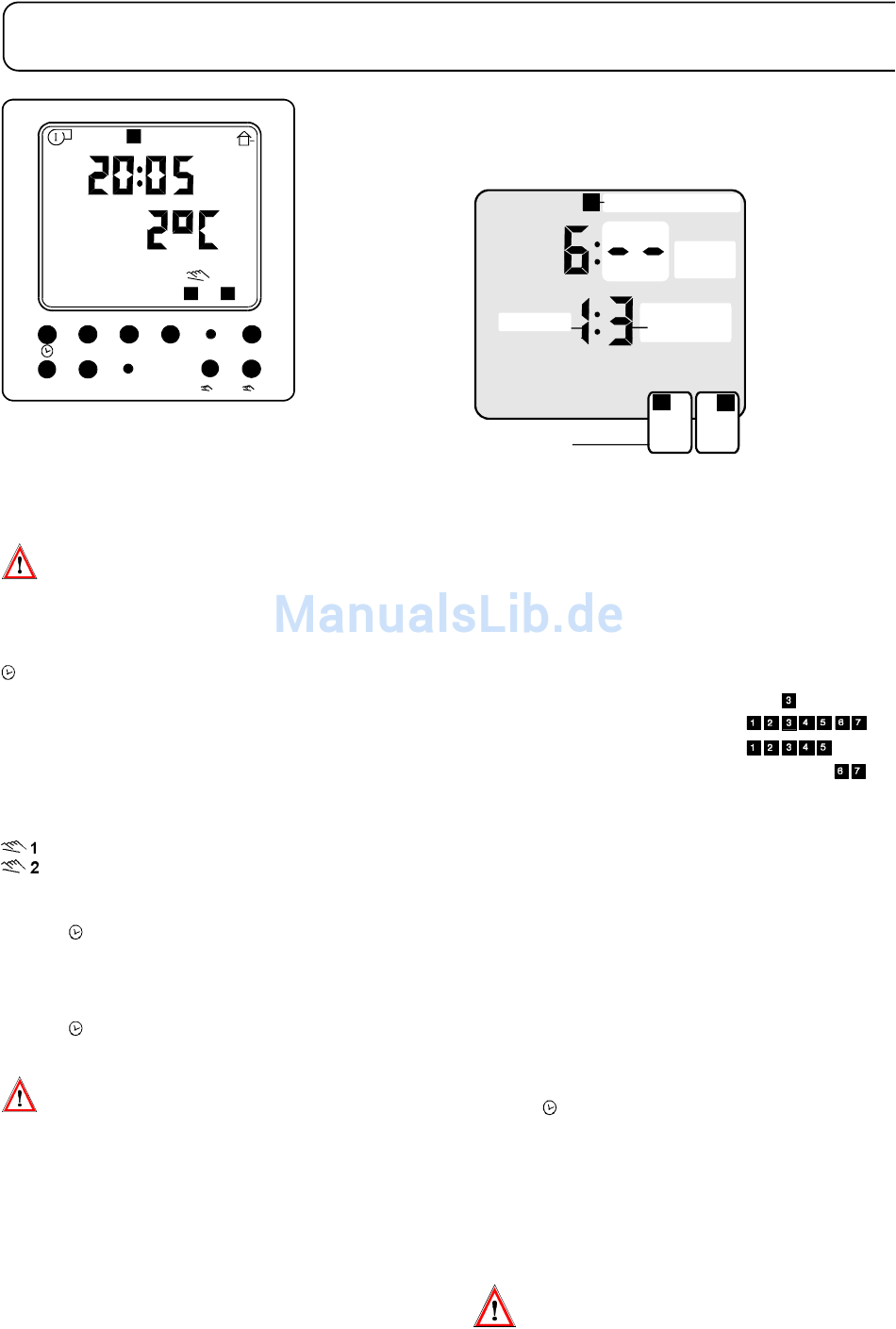

Inocal ZUD 132 Bedienungsanleitung

DIGITALUHR ZUD 132
Bedienungsanleitung für den Endverwender
3
d+ h+ m+
CH2
CH1 Reset
1. Allgemeines
Die ZUD 132 ist eine moderne, 2-Kanal-Digitalschaltuhr mit
Temperatur- und Funktionsanzeige. Sie zeichnet sich durch
einfache Bedienung und vielfältige Programmierungs-
möglichkeiten aus.
Beim Einsetzen oder Auswechseln der Digitaluhr
ZUD ist sicherzustellen, dass der Regler span-
nungslos ist.
2. Übersicht Einstelltasten
Taste Funktion
Uhrzeit einstellen
d+ Tage einstellen
h+ Stunden einstellen
m+ Minuten einstellen
±1h Umschalten Winter-/Sommerzeit
Temp Temperaturen abfragen
CH1 Uhrenkanal 1 anwählen
CH2 Uhrenkanal 2 anwählen
Reset Reset (Standardprogramm aufrufen)
Hand-/Automatikumschaltung Kanal 1
Hand-/Automatikumschaltung Kanal 2
3. Uhrzeit einstellen
1. Taste während der ganzen Tag- und Uhrzeiteingabe
drücken
2. Mit der Taste d+ den aktuellen Tag eingeben.
3. Mit der Taste h+ die aktuelle Stunde eingeben. (Winterzeit)
4. Mit der Taste m+ die aktuelle Minute eingeben.
5. Taste loslassen, die Uhrzeit beginnt zu laufen.
3.1 Umschaltung Winter-/Sommerzeit
Damit die Umschaltung richtig erfolgt, ist die Uhr-
zeit als Winterzeit einzustellen!
Drücken Sie die Taste ±1h
- Sommerzeit = in der Anzeige erscheint +1
- Winterzeit = +1 ist nicht sichtbar
4. Zeitprogramm einstellen
4.1 Standardprogramm
Bei der Auslieferung ist in beiden Kanälen folgendes Pro-
gramm unverlierbar gespeichert:
Montag - Freitag 6:00h
Samstag - Sonntag 7:00h
ZUD 132
+1
1 2
ON OFF ONOFF
±1h Temp
1 2
ON 22:00h
ON 23:00h
4.2 Zeitprogramm einstellen
Die Uhr stellt Ihnen je Kanal 8 Programmplätze für verschiedene
Programmzeiten zur Verfügung. Notieren Sie zuerst Ihr Wunsch-
programm in der Schaltprogrammtabelle. (Absatz 7)
Uhrkanal
Anzeige der
Schaltzustände
4.2.1 Programmieren des ersten Uhrenkanals (CH1)
1. Taste CH1 drücken. In der Anzeige erscheint die Einschalt-
zeit des ersten Programmplatzes des 1. Uhrenkanals mit
dem entsprechenden Wochentag/Block. Der Schaltzu-
stand steht auf ON (EIN).
2. Mit der Taste d+ den Wochentag/Block, für den die Schalt-
Siehe
zeiten gelten sollen, eingeben. Folgenden Möglichkeiten
Absatz
stehen zur Wahl:
3
3
einzelner Tag, z.B. Mittwoch
3
jeden Tag (ganze Woche)
3
Montag - Freitag
3.1
6.2
Samstag - Sonntag
4.2.1
Nutzen Sie die Möglichkeit der Blockbildung, wenn an meh-
4.2.2
reren Tagen zur selben Zeit gleiche Schaltbefehle ausge-
4.4
führt werden sollen. Sie sparen Programmplätze.
5
5
3. Mit den Tasten h+ und m+ die gewünschte Einschaltzeit
eingeben.
4. Taste CH1 drücken; die Einschaltzeit wird gespeichert, und
die Anzeige für den Schaltzustand steht neu auf OFF (AUS).
5. Mit der Taste d+, h+ und m+ die gewünschte Ausschalt-
zeit für den selben Wochentag/Block eingeben.
6. Taste CH1 drücken, speichert die Ausschaltzeit. Die An-
zeigen für den Schaltzustand und den Programmplatz
wechseln.
7. Wiederholen Sie Punkt 2 - 6 für weitere Wochentage/Blök-
ke, bis das gewünschte Zeitprogramm eingestellt ist.
8. Taste
und speichern dadurch die Einstellungen. Der Heizbetrieb
erfolgt nun gemäss dem eingestellten Zeitprogramm.
Beim Einstellen der Schaltzeit müssen alle Stri-
che eines Programmplatzes (--:--), jeweils für "ON"
und "OFF" mit Ziffern, z.B. 6:00 überschrieben
werden. Andernfalls wird dieser Programmteil
nicht ausgeführt! Solange noch freie Programm-
plätze vorhanden sind, erscheint beim Drücken
der Taste "CH1" oder "CH2" in der Anzeige (--:--).
OFF
Nicht benützte Programmplätze benötigen keine
OFF
Programmeingabe.
Wochentag/Block
3
Schalt-
zeit
Programm-
platz
1
2
ON OFF ON OFF
Kanal Kanal
1 2
drücken; Sie verlassen die Programmierebene
Dok: 103910 17/96
Anzeigen beim
Eingeben der Pro-
grammzeiten
