Digital Hybrid Wireless
Die Lectrosonics Digital Hybrid Wireless Empfänger
arbeiten mit einer innovativen Technologie, die die Vorteile
der digitalen Audiotechnik mit denen einer analogen HF-
Übertragung verbindet und so die überlegene Tonqualität
der Digitaltechnik mit der ausgezeichneten Reichweite
eines analogen Systems verbindet. Die digitale
Audioinformation wird mit einem proprietären
Kodieralgorithmus in ein analoges Format gewandelt, das
anschließend über eine robuste analoge FM-Funk-
verbindung übertragen werden kann. Der Empfänger arbeitet
mit modernsten Filtern, HF-Verstärkern, Mischern und Demo-
dulatoren zur Verarbeitung des kodierten Signals, aus dem
anschließend per DSP das originale digitale Audiosignal
wiedergewonnen wird.
Diese digital/analoge Hybridtechnik hat einige besonders
vorteilhafte Merkmale. Da die übertragene Information digital
kodiert ist, liegt die Störfestigkeit deutlich über dem, was ein
Kompander leisten kann. Die analoge Übertragung des
kodierten Signals sorgt für eine sehr effiziente Nutzung der
Bandbreite und der Sendeleistung sowie eine hohe Reichweite.
Unter schlechten Empfangsverhältnissen verschlechtert sich
die Qualität des Empfangssignals allmählich wie bei einem
analogen System, wobei soviel verwertbares Audio wie möglich
über eine maximale Entfernung übertragen wird.
Da dass Audiosignal frei von hörbaren Nebeneffekten aus der
Kompandierung ist, treten auch Probleme mit Pumpen und
Rauschfahnen kaum noch auf.
Unterschiede zwischen den Modellen
In dieser Bedienungsanleitung finden Sie in verschiedenen Zusammenhängen sowohl Abbildungen des SRa5P als auch
des SRa. In der Funktion unterscheiden sich diese beiden Modelle nur durch die zweite Ausgangsbuchse der Version 5P.
Daher gelten die Abbildungen für beide Modelle.
®
®
3
Kurzanleitung
Die folgende Liste umfasst nur die Einstellungen, die
unbedingt erforderlich sind, um den Empfänger in
Betrieb zu nehmen.
Installieren Sie entweder das Standalone- oder das
Adapterkit für den Kameraeinschub sowie die
Antennen und positionieren Sie den Empfänger
so, wie er auch anschließend im Betrieb eingesetzt
werden soll (siehe Seite 9-12).
Schließen Sie die Spannungsversorgung an den
Empfänger an (siehe Seite 10 und 11).
Stellen Sie den Kompatibilitätsmodus (COMPAT)
für den Sender ein, der verwendet werden soll
(siehe Seite 15 und 16).
Suchen Sie ungestörte Betriebsfrequenzen für einen
oder beide Empfänger (siehe Seite 19 - 21).
HINWEIS: Beim Betrieb im Zweikanal-Modus muss
Empfänger 2 grundsätzlich auf eine Frequenz eingestellt
werden, die mindestens 400 kHz (vier Rasten des
Frequenzwahlschalters) höher ist, als die Frequenz von
Empfänger 1.
Stellen Sie an den Sendern die gleichen Frequenzen
ein (siehe Bedienungsanleitung des Senders).
Kontrollieren Sie, dass am Sender derselbe
Kompatibilitätsmodus eingestellt ist, wie beim
Empfänger (siehe Bedienungsanleitung des Senders).
Stellen Sie die Eingangsverstärkung senderseitig
entsprechend der Lautstärke des Vortragenden oder
der Position des Mikrofons ein (siehe Bedienungs-
anleitung des Senders).
Stellen Sie den Ausgangspegel des Empfängers auf
den vom Eingang der Kamera oder des Mischers
benötigten Wert ein (siehe Seiten 15 und 16).

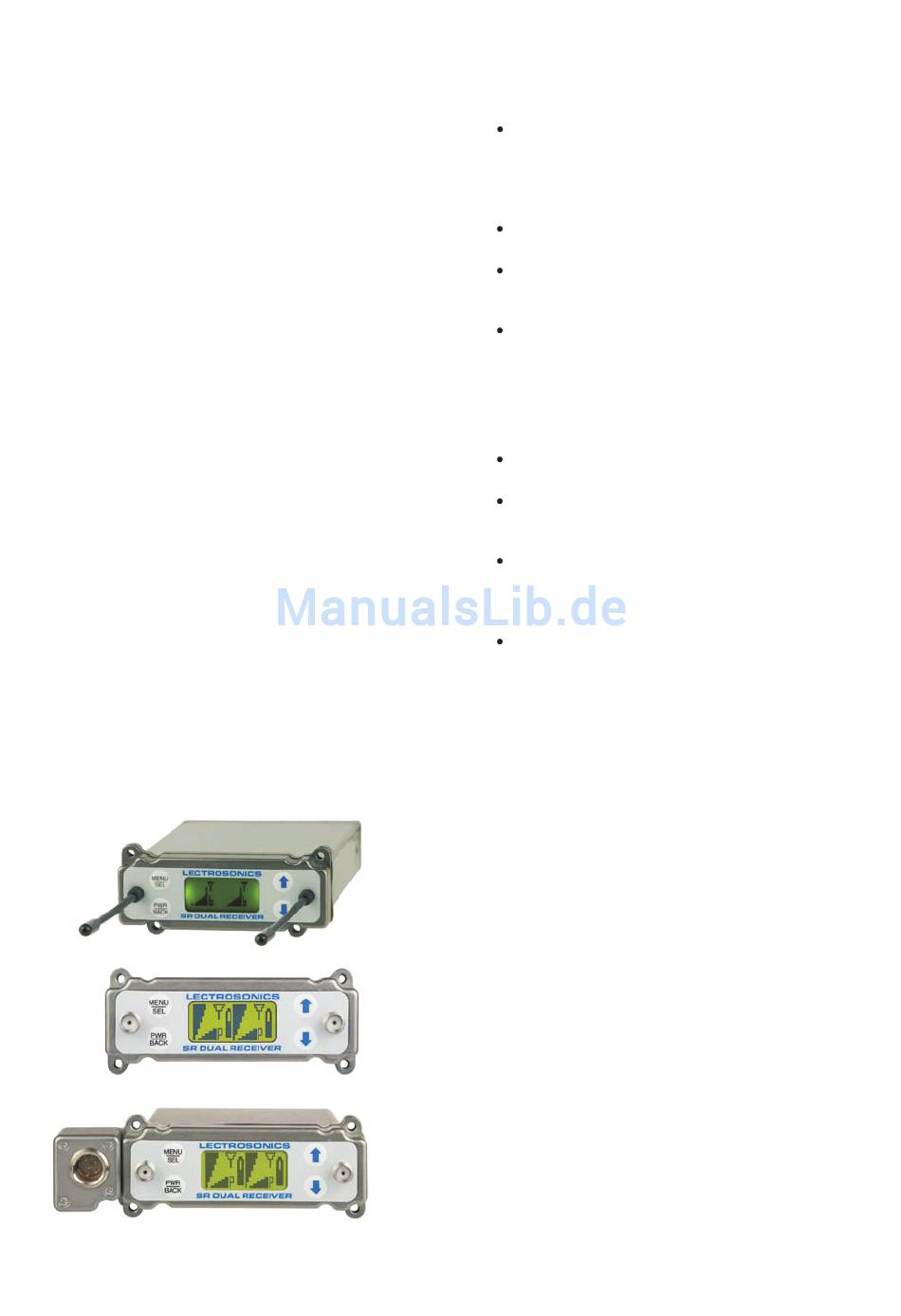

SR
Diese ist die aktuelle Version der Grundausführung
des Empfängers mit fest montierten Stabantennen
und einem Audioausgang nur auf der Rückseite
des Geräts.
Sra
Diese ist die aktuelle Version der Grundausführung
des Empfängers mit abnehmbaren Stabantennen
und nur einem Audioausgang auf der Rückseite des
Geräts. Der Betrieb ist zusammen mit dem
OCTOPACK Multikoppler möglich.
SRa5P
Diese ist die aktuelle Version des voll ausgestatteten
Empfängers. Er hat abnehmbare Stabantennen und
einen zweiten Audioausgang auf der linken Seite der
Frontplatte. Der Betrieb ist zusammen mit dem
OCTOPACK Multikoppler möglich.
