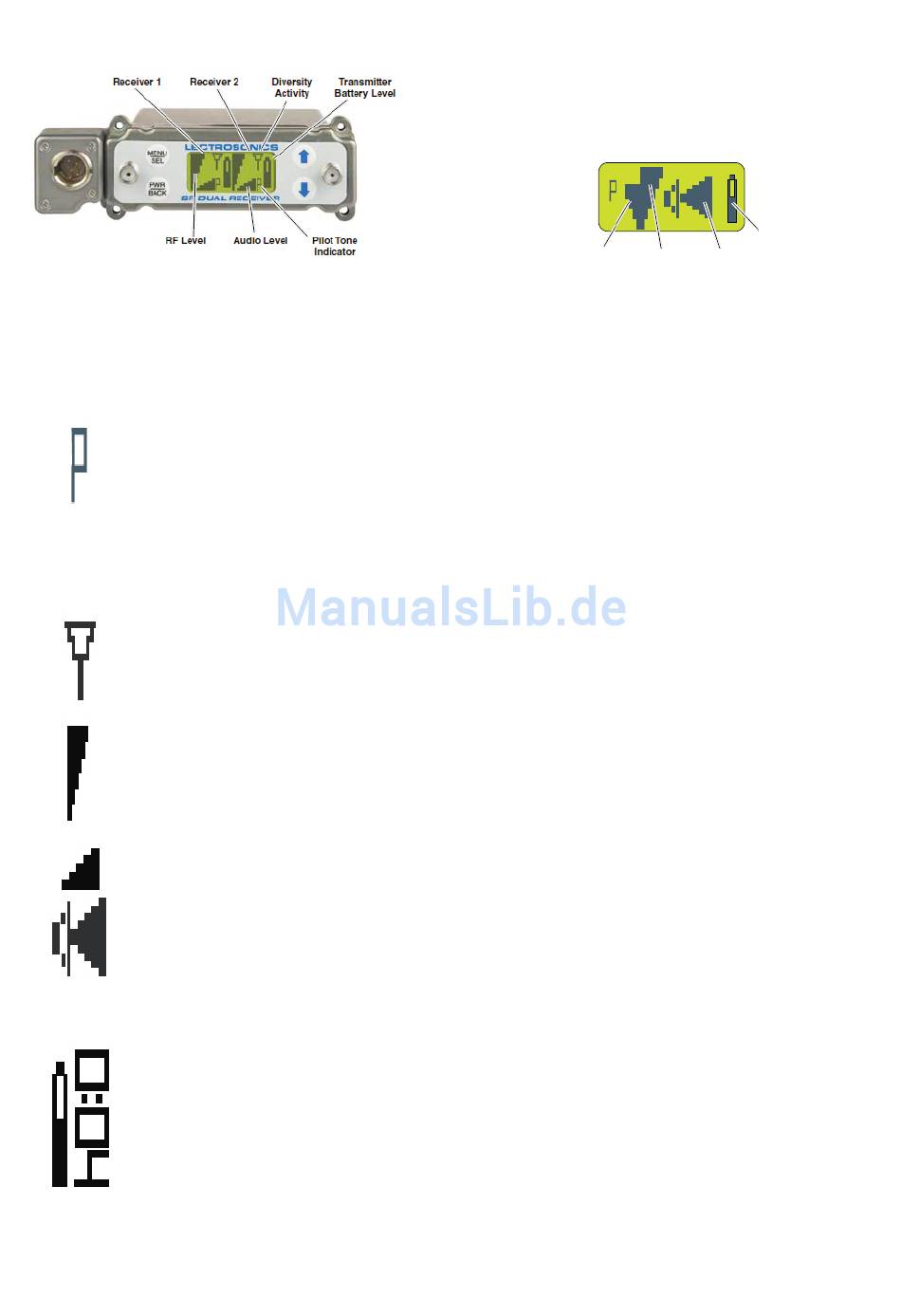

Hauptbildschirm (LCD)
Im Hauptbildschirm werden Informationen zum
Pilotton, zur Antennenphase, zu den HF- und NF-
Pegeln sowie zum Batteriezustand beider Em-
pfänger und des zugehörigen Senders angezeigt.
Symbol
Beschreibung
Pilotton-Anzeige
Solange vom Sender ein Pilotton empfangen wird, erscheint im Display ein „P". Das „P"
erscheint nur in den Kompatibilitätsmodi, die mit einem Pilotton arbeiten, z.B. Serie 400,
Serie 200 und Modus 6. Das Symbol blinkt, wenn kein Pilotton erkannt wird. Wenn an
seiner Stelle ein „b" erscheint, wird der Pilotton nicht ausgewertet. Um die Auswertung des
Pilotton bei Empfänger 1 ein- oder auszuschalten, halten Sie die Taste SEL gedrückt und
drücken kurz die Pfeiltaste AUF. Um die Auswertung des Pilotton bei Empfänger 2 ein- oder
auszuschalten, halten Sie die Taste SEL gedrückt und drücken kurz die Pfeiltaste AB.
Wenn die Auswertung des Pilottons abgeschaltet wird, ist auch die Rauschsperre ohne
Funktion. Dies gilt unabhängig davon, welcher Kompatibilitätsmodus gewählt ist.
Anzeige der Antennenphase
Dieses Symbol erscheint, wenn die Betriebsart ABLÖSE-DIVERSITY gewählt ist. Beim
Umschalten der Antennenphase springt das Symbol vertikal um.
HF-Pegel
Audiopegel
Batteriezustand
Dieses Symbol ändert seine Größe je nach Stärke des empfangenen HF-Signals.
Eines der beiden Symbole wird in der Betriebsart ABLÖSE-DIVERSITY angezeigt, das
andere bei ZWEISTUFEN-DIVERSITY. Das Symbol ändert seine Größe in horizontaler
Richtung, je nach Audiopegel (Modulation) des vom Sender empfangenen Signals. Das
erscheint als ausgefülltes Rechteck, wenn das Audiosignal im Sender begrenzt wird.
Wenn ein Kompatibilitätsmodus eingestellt ist, der die Fernüberwachung des Batteriezu-
stands ermöglicht (Serie 400 und 200), erscheint im LC-Display das Batteriesymbol zur
Anzeige des Zustands der Batterie im Sender. Der Empfänger überprüft in gewissen Ab-
ständen die Batteriespannung und aktualisiert das Symbol ähnlich wie bei der Tankanzeige
eines Autos. Im Beispiel links zeigt das Symbol an, dass die Batterie etwa halb voll ist. In
den übrigen Kompatibilitätsmodi wird in diesem Bereich des LC-Displays nichts angezeigt.
Falls die Funktion im Bildschirm TXBAT gewählt ist, steht in allen Kompatibilitätsmodi ein
Timer für die Senderbatterie zur Verfügung. Er zählt in Minuten und Stunden hoch, sobald
der Sender eingeschaltet ist, und speichert die jeweilige Zeit auch, solange der Empfänger
abgeschaltet ist. Das Symbol entspricht der (um 90° gedrehten) Anzeige einer Digitaluhr. In
diesem Beispiel zeigt es einen Wert von 4 Minuten an. Um den Batterietimer zurückzu-
setzen, wählen Sie unter TXBAT eine andere Einstellung als den Timer (also NICHT
AAT oder 9VT).
HINWEIS: Wenn der Betrieb mit Zweistufen-Diversity
gewählt ist, empfangen beide Empfänger denselben
Sender. Daher wird, wie hier abgebildet, im Hauptbild-
schirm nur ein Audiokanal angezeigt.
Empfänger 1
HF-Pegel
Mit der Taste MENU/SEL werden die Einstellungen
des Empfängers und die Suchfunktion für eine freie
Frequenz aufgerufen.
13
Empfänger 2
Audio
Sender
HF-Pegel
Pegel
Batteriezustand
