V-ZUG WS 55 162 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für WS 55 162:
- Installationsanleitung (2 Seiten) ,
- Installationsanleitung (2 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für V-ZUG WS 55 162
Inhaltszusammenfassung für V-ZUG WS 55 162

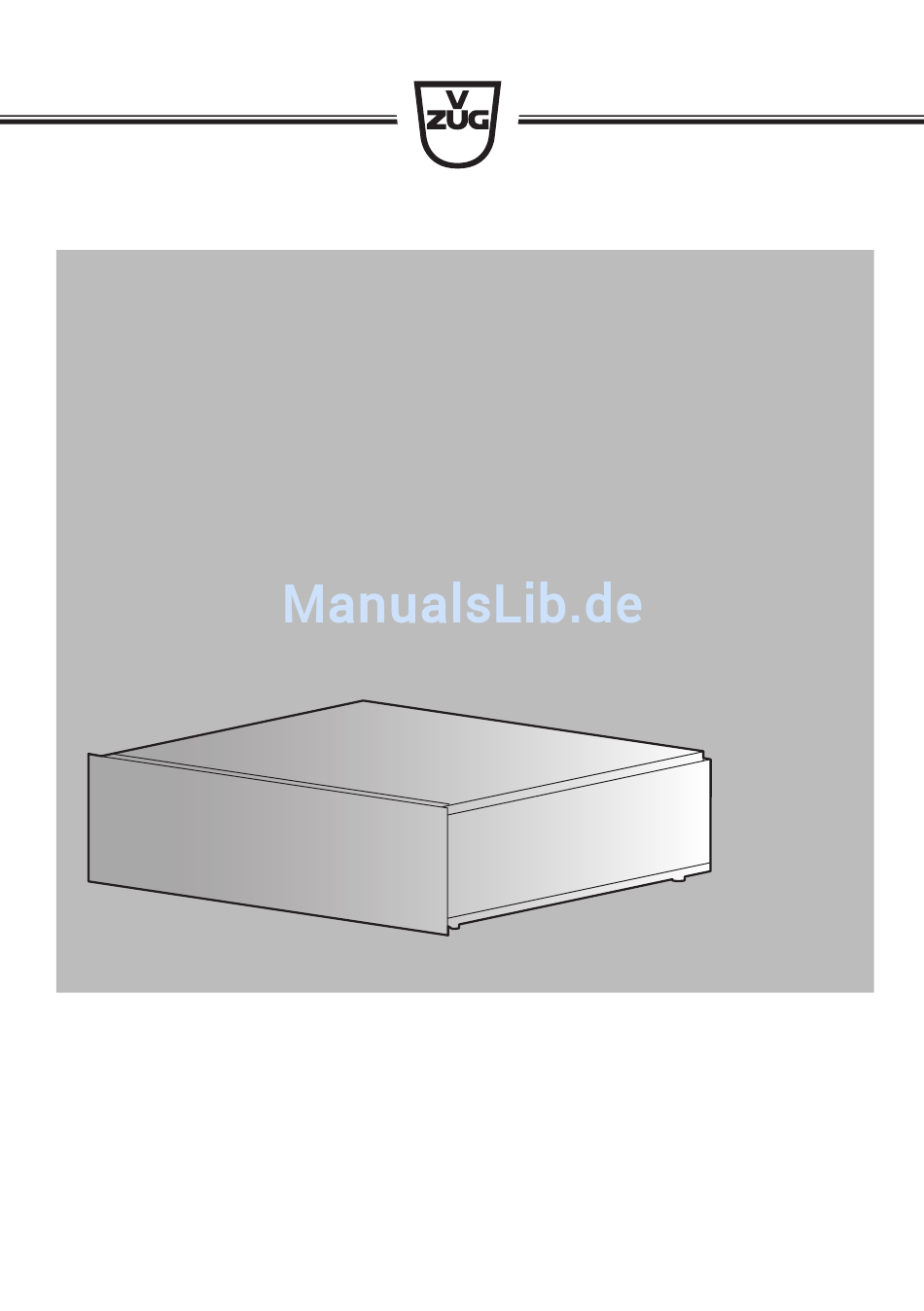

- Seite 1 Bedienungsanleitung WS 55 162 bis WS 60 312 Wärmeschublade...
- Seite 2 Gültigkeitsbereich Die Produktfamilie (Modellnummer) entspricht den ersten Stellen auf dem Ty- penschild. Diese Bedienungsanleitung gilt für: Modell-Nr. WS 55 162, WS 55 162c 34008 WS 55 220, WS 55 220c 34009 WS 60 144, WS 60 144c...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Sicherheitshinweise 4 Verwendete Symbole ................... 4 Allgemeine Sicherheitshinweise................. 5 Gerätespezifische Sicherheitshinweise............. 6 Gebrauchshinweise .................... 7 2 Entsorgung 10 3 Gerätebeschreibung 11 Aufbau........................ 11 Bedien- und Anzeigeelemente................ 11 Auto Off Funktion .................... 12 Bedienung ...................... 12 4 Geschirr vorwärmen 13 Maximale Beladung .................... 13 Beladungsbeispiele .................... 13 Geschirr einräumen .................... 14 5 Speisen warm halten... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Verwendete Symbole Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen! Informationen und Hinweise, die zu beachten sind. Informationen zur Entsorgung Informationen zur Bedienungsanleitung ▸ Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen. –... -
Seite 5: Allgemeine Sicherheitshinweise
1 Sicherheitshinweise Allgemeine Sicherheitshinweise ▪ Gerät erst nach dem Lesen der Bedienungsanleitung in Be- trieb nehmen. ▪ Diese Geräte können von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/ oder Wissen benutzt werden, wenn sie beaufsichtigt oder be- züglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden... -
Seite 6: Gerätespezifische Sicherheitshinweise
1 Sicherheitshinweise Gerätespezifische Sicherheitshinweise ▪ WARNUNG: Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiss. Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden. ▪ Kinder jünger als 8 Jahre müssen ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt. ▪... -
Seite 7: Gebrauchshinweise
1 Sicherheitshinweise Gebrauchshinweise Vor der ersten Inbetriebnahme ▪ Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Ar- beiten von einem konzessionierten Installateur/Elektriker ausführen. Bestimmungsgemässe Verwendung ▪ Das Gerät ist für die Zubereitung von Speisen im Haushalt vorgesehen. Im Garraum darf auf keinen Fall flambiert oder mit viel Fett gebacken werden! Bei zweckentfremdetem Betrieb oder falscher Behandlung kann keine Haf- tung für eventuelle Schäden übernommen werden. - Seite 8 1 Sicherheitshinweise Zum Gebrauch ▪ Falls das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Betrieb und wenden Sie sich an unseren Kundendienst. ▪ Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom Strom- netz getrennt werden. ▪ Vergewissern Sie sich vor dem Schliessen der Gerätetür, dass sich keine Fremdkörper oder Haustiere im Garraum befinden.
- Seite 9 1 Sicherheitshinweise Vorsicht, Verletzungsgefahr! ▪ Achten Sie darauf, dass niemand mit den Fingern in die Schublade greift. Beim Bewegen der Schublade besteht sonst Verletzungsgefahr. Besonders bei Anwesenheit von Kindern ist Vorsicht geboten. ▪ Bei geöffneter Schublade besteht Stolper- und Quetschgefahr! Setzen oder stützen Sie sich nicht auf die Schublade und benutzen Sie diese nicht als Abstellfläche.
-
Seite 10: Entsorgung
Entsorgung Verpackung ▪ Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und um- weltgerecht entsorgt werden. Deinstallation ▪ Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit ▪... -
Seite 11: Gerätebeschreibung
Gerätebeschreibung Aufbau In der Wärmeschublade kann Geschirr vorgewärmt und Speisen warm gehal- ten werden. 1 Lüfter und Heizung ▸ Zum Einschalten Drehschalter auf drehen. Bedien- und Anzeigeelemente 2 Betriebsanzeigelampe ▪ leuchtet im Betrieb bei geschlossener Schublade. ▪ blinkt regelmässig, im Betrieb bei geöffneter Schublade. -
Seite 12: Auto Off Funktion
3 Gerätebeschreibung Auto Off Funktion Automatisches Ausschalten «Auto-Off Funktion» Sollte nach Abschluss aller Arbeiten an der Wärmeschublade der Drehschalter nicht auf Stellung «0» gedreht werden, schaltet das Ge- rät nach 10 h automatisch aus. Die Betriebsanzeige blinkt unregelmässig. ▸ Drehschalter auf Stellung «0» drehen. –... -
Seite 13: Geschirr Vorwärmen
Geschirr vorwärmen Maximale Beladung Die Wärmeschublade darf mit maximal 25 kg belastet werden. Wird dieses Lastgewicht überschritten, können Belastungsschäden am Ge- rät entstehen. Beladungsbeispiele Gerätehöhe Teller Menügeschirr Gedecke 283/312 mm 40 Stk. A, B, C je 20 Stk. A, B, C je 12 Stk. je 1 Stk. -
Seite 14: Geschirr Einräumen
4 Geschirr vorwärmen Geschirr einräumen Verbrennungsgefahr! Bei Stufe 80 °C oder werden die Trinkge- fässe sehr heiss. Trinkgefässe wie z. B. Espressotassen maximal mit Stufe 60 °C erwär- men. ▸ Geschirr in Schublade geben und auf ganzer Fläche verteilen. ▸ Drehschalter auf Stufe stellen (für Trinkgefässe maximal Stufe 60 °C auswählen). -
Seite 15: Speisen Warm Halten
Speisen warm halten Vorgehen Heisse Töpfe oder Pfannen nie direkt vom heissen Kochfeld auf die Heizplatte stellen. Die Heizplatte kann beschädigt werden. Geschirr nicht zu voll füllen, damit nichts überschwappt. Speisen mit einem hitzebeständigen Deckel oder Alufolie zudecken. Wir empfehlen, die Speisen nicht länger als eine Stunde warm zu hal- ten. -
Seite 16: Anwendungen
Anwendungen Anwendungsmöglichkeiten In der Tabelle sind verschiedene Anwendungsmöglichkeiten für die Wärme- schublade aufgeführt. ▸ Drehschalter auf gewünschte Stufe stellen. ▸ Geschirr gemäss unten stehender Tabelle vorwärmen. Stufe Speisen/Geschirr Hinweis 40 °C Empfindliche Tiefkühlspeisen z. B. Antauen Rahmtorten, Butter, Wurst, Käse Hefeteig gehen lassen Zudecken, evtl. -
Seite 17: Niedertemperaturgaren
6 Anwendungen Niedertemperaturgaren Niedertemperaturgaren ist eine Garmethode für hochwertige Fleischstücke, die rosa oder auf den Punkt gegart werden sollen. Das Fleisch bleibt saftig und zart. Die Gardauer ist länger als beim konventionellen Garen. ▸ Schublade mit Geschirr auf Stufe vorheizen. ▸... - Seite 18 6 Anwendungen Anbratdauer Für das Niedertemperaturgaren sind zarte Stücke von Rind, Schwein, Kalb und Lamm geeignet. Anbrat- und Nachgarzeiten richten sich nach Dicke und Ge- wicht des Fleisches. Die Anbratdauer gilt für das Einlegen in das heisse Fett. Gericht Anbraten auf Nachgaren dem Kochfeld im Gerät...
-
Seite 19: Pflege Und Wartung
Pflege und Wartung Vorgehen Die Schublade nur im ausgeschalteten Zustand reinigen. Der Dreh- schalter muss auf Stellung «0» sein. Keine Hochdruck- oder Dampfreinigungsgeräte verwenden. Keinesfalls scheuernde, stark saure Reinigungsmittel oder Edelstahl- reiniger verwenden. Keine kratzenden Scheuerschwämme, Metallwatte usw. verwenden. Diese Produkte beschädigen die Oberflächen. Aussenreinigung ▸... -
Seite 20: Störungen Selbst Beheben
Störungen selbst beheben Was tun, wenn … Nachfolgend sind Störungen aufgelistet, die nach beschriebenem Vorgang auf einfache Weise selbst behoben werden können. Falls eine andere Störung an- gezeigt wird, oder die Störung nicht behoben werden kann, rufen Sie bitte den Kundendienst an. - Seite 21 8 Störungen selbst beheben … die Betriebsanzeigelampe bei offener/geschlossener Schublade unregelmässig blinkt Mögliche Ursache Behebung ▪ Der Drehschalter wurde nicht auf Stel- ▸ Drehschalter auf Stellung «0» lung «0» gedreht. Auto Off Funktion. drehen. … die Schublade kann nicht geöffnet oder geschlossen werden Mögliche Ursache Behebung ▪...
-
Seite 22: Technische Daten
Technische Daten Aussenabmessungen ▸ Siehe Installationsanleitung Elektrischer Anschluss ▸ Siehe Typenschild 1... -
Seite 23: Stichwortverzeichnis
Stichwortverzeichnis Anbratdauer ........... 18 Pflege .............. 19 Anwendungsarten ......... 16 Produktfamilie..........2 Anzeigeelemente .......... 11 Aufbau............. 11 Aussenabmessungen ........22 Reinigung ............19 Aussenreinigung ........... 19 Auto Off Funktion .......... 12 Automatisches Ausschalten Schublade Auto-Off Funktion....... 12 Reinigen .......... 19 Service &... -
Seite 24: Notizen
Notizen... -
Seite 27: Service & Support
Typenschild Ihres Gerätes. Meine Geräteinformationen: FN: ___________________ Gerät: _____________________ Halten Sie diese Geräteinformationen bitte immer bereit, wenn Sie mit V-ZUG Kontakt auf- nehmen. Vielen Dank. Ihr Reparaturauftrag Unter www.vzug.com →Service →Service-Nummer finden Sie die Telefonnummer Ihres nächsten V‑ZUG-Service-Centers. - Seite 28 J34008350-R02 V-ZUG AG, Industriestrasse 66, CH-6301 Zug info@vzug.com, www.vzug.com...
