4. Beschreibung des Kesselaufbaus

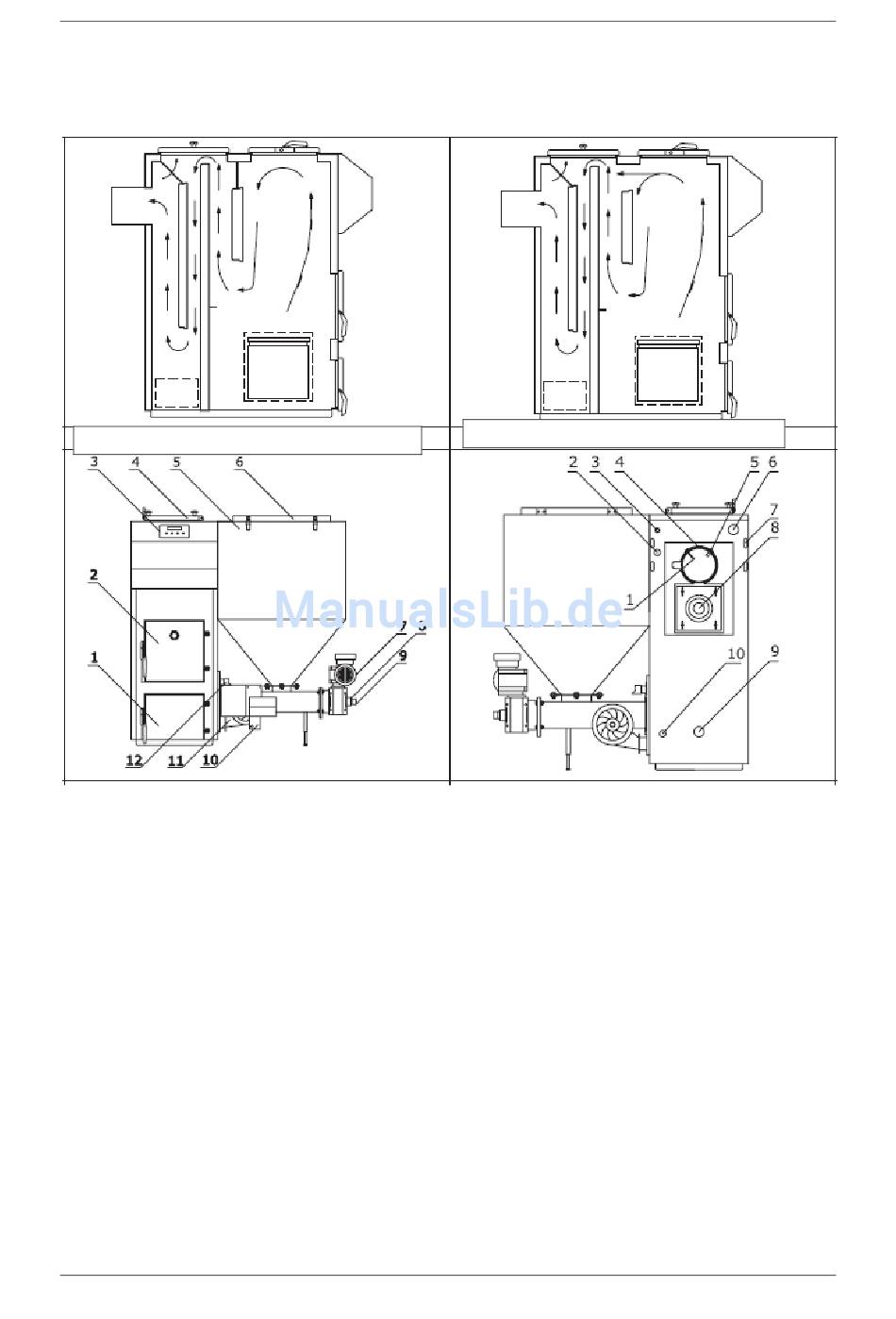

Aufbau des Kessels Pellets Fuzzy Logic:
Abgasumlauf im Kesselwärmetauscher
1. Aschekastentür
2. Tür zum Brennerreinigung und Rostmontage
3. Steuereinheit des Kessels
4. Obere Aufladetür
5. Brennstoffbehälter
6.
Füllöffnung des Brennstoffbehälters
7. Motor mit Getriebe
8. Splint (Verbindungsschraube zwischen
der Schnecke und dem Getriebe)
9. Schneckenzubringer
10. Ventilator des Zündapparats
11. Gebläse
12. Zündapparat des Brennstoffes
Abgasumlauf im Kesselwärmetauscher
1. Lambdasonde
2. Thermosicherung des Kessels
3. Kesselfühler, Thermosicherung 95°C
4. Abgasfühler
5. Fuchs
6. Ausgang des Heizmediums aus dem
7. Kabelkanäle der Elektroinstallation
8. Saugventilator (Ablüfter)
9. Rücklauf des Heizmediums in den Kessels
10. Wasserablass
9
