I
vor der Montage
sorgfältig planen

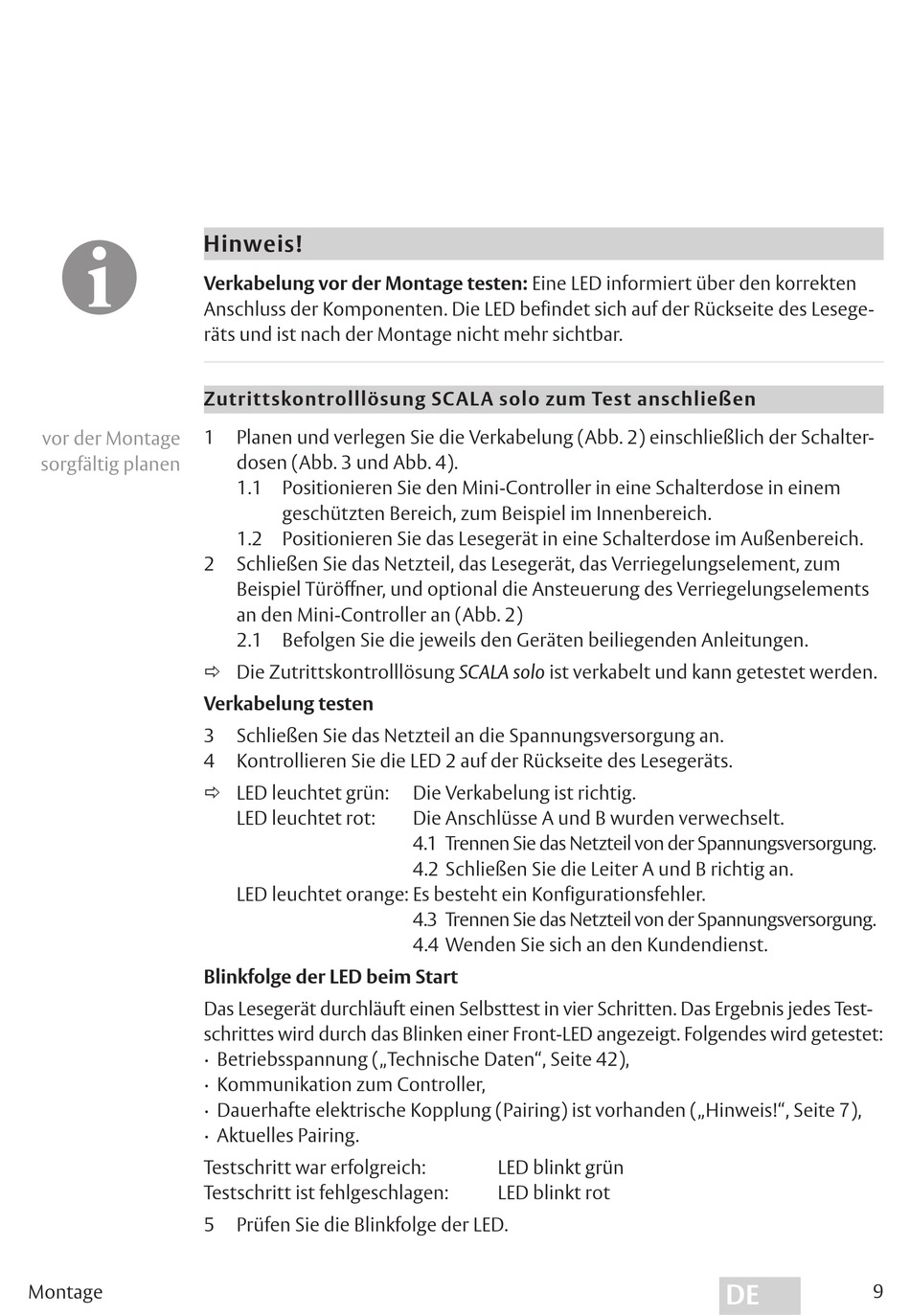

Montage
Hinweis!
Verkabelung vor der Montage testen: Eine LED informiert über den korrekten
Anschluss der Komponenten. Die LED befindet sich auf der Rückseite des Lesege-
räts und ist nach der Montage nicht mehr sichtbar.
Zutrittskontrolllösung SCALA solo zum Test anschließen
1
Planen und verlegen Sie die Verkabelung (Abb. 2) einschließlich der Schalter-
dosen (Abb. 3 und Abb. 4).
1.1 Positionieren Sie den Mini-Controller in eine Schalterdose in einem
geschützten Bereich, zum Beispiel im Innenbereich.
1.2 Positionieren Sie das Lesegerät in eine Schalterdose im Außenbereich.
2
Schließen Sie das Netzteil, das Lesegerät, das Verriegelungselement, zum
Beispiel Türöffner, und optional die Ansteuerung des Verriegelungselements
an den Mini-Controller an (Abb. 2)
2.1 Befolgen Sie die jeweils den Geräten beiliegenden Anleitungen.
Die Zutrittskontrolllösung SCALA solo ist verkabelt und kann getestet werden.
Verkabelung testen
3
Schließen Sie das Netzteil an die Spannungsversorgung an.
4
Kontrollieren Sie die LED 2 auf der Rückseite des Lesegeräts.
LED leuchtet grün:
LED leuchtet rot:
LED leuchtet orange: Es besteht ein Konfigurationsfehler.
Blinkfolge der LED beim Start
Das Lesegerät durchläuft einen Selbsttest in vier Schritten. Das Ergebnis jedes Test-
schrittes wird durch das Blinken einer Front-LED angezeigt. Folgendes wird getestet:
· Betriebsspannung („Technische Daten", Seite 42),
· Kommunikation zum Controller,
· Dauerhafte elektrische Kopplung (Pairing) ist vorhanden („Hinweis!", Seite 7),
· Aktuelles Pairing.
Testschritt war erfolgreich:
Testschritt ist fehlgeschlagen:
5
Prüfen Sie die Blinkfolge der LED.
Die Verkabelung ist richtig.
Die Anschlüsse A und B wurden verwechselt.
4.1 Trennen Sie das Netzteil von der Spannungsversorgung.
4.2 Schließen Sie die Leiter A und B richtig an.
4.3 Trennen Sie das Netzteil von der Spannungsversorgung.
4.4 Wenden Sie sich an den Kundendienst.
LED blinkt grün
LED blinkt rot
9
DE
