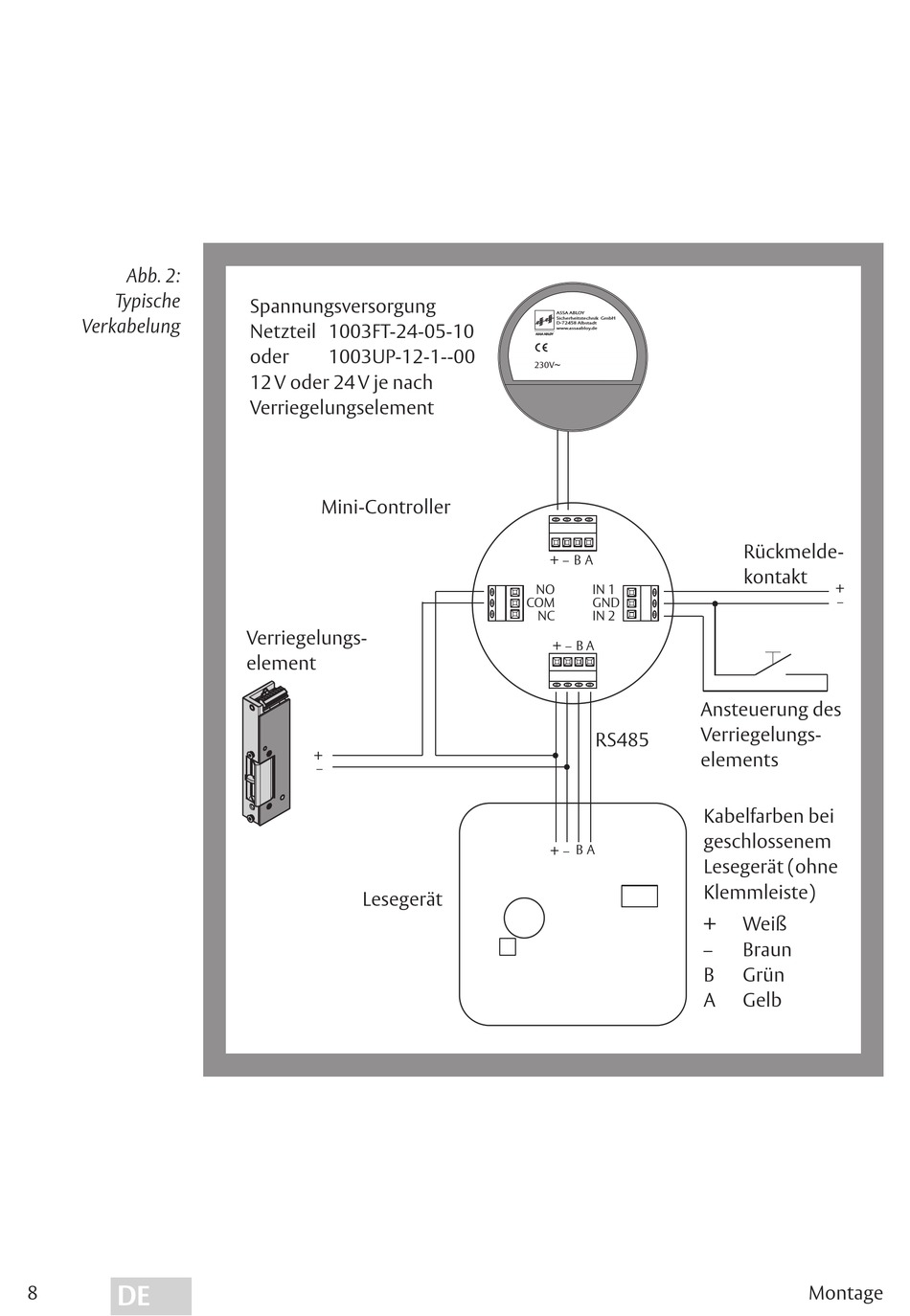

Abb. 2 :
Typische
Verkabelung
DE
8
Spannungsversorgung
Netzteil 1003FT-24-05-10
oder
1003UP-12-1--00
12 V oder 24 V je nach
Verriegelungselement
Mini-Controller
Verriegelungs-
element
+
–
Lesegerät
ASSA ABLOY
Sicherheitstechnik GmbH
D-72458 Albstadt
www.assaabloy.de
C
230V~
+ –
B
A
NO
IN 1
COM
GND
NC
IN 2
+ –
B
A
RS485
B
A
+ –
Rückmelde-
kontakt
+
–
Ansteuerung des
Verriegelungs-
elements
Kabelfarben bei
geschlossenem
Lesegerät (ohne
Klemmleiste)
+
Weiß
–
Braun
B
Grün
A
Gelb
Montage
