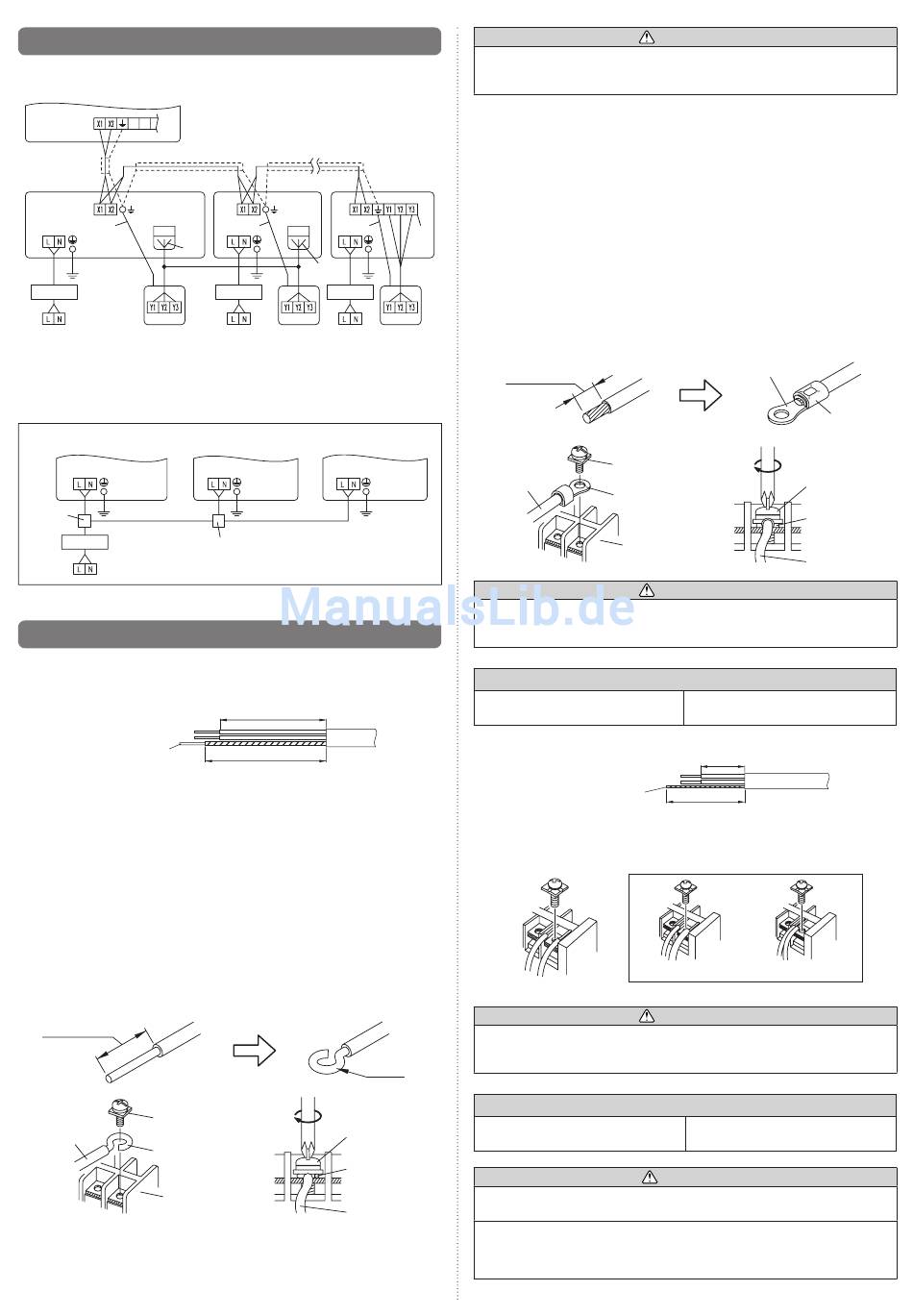

5.2. Verkabelungsverfahren

BEISPIEL
Außengerät oder Kältemittel-Abzweigungs-Gerät *1
Übertragung
Innengerät
Fernbedie-
Übertragung
nung
Stromversorgung *2
Schutzschalter
Fernbedienung
Stromversorgung
(Master)
*1: Wenn Sie an das Wärmerückgewinnungssystem anschließen, schauen Sie in das
Installationshandbuch des Kältemittelgeräts.
*2: Erden Sie (Masse) die Fernbedienung, wenn sie ein Erdungskabel (Masse) hat.
*3: Wenn Sie dien 2-Draht-Typ der Fernbedienung anschließen, wird Y3 nicht verwendet.
(Kreuzweichenverkabelung der Stromversorgung)
Innengerät
Stromversorgung
Einziehdose
Schutzschalter
Stromversorgung
5.3. Verkabelung von Geräten
• Vor dem Anschließen des Kabels am Klemmenblock.
5.3.1. Netzkabel
Massekabel
(Erde)
A. Für festadrige Verdrahtung
(1) Schließen Sie das Kabel gemäß nachstehender Abbildung an, nachdem Sie am
Kabelende eine Schleife geformt haben.
(2) Verwenden Sie die vorgeschriebenen Kabel, schließen Sie sie fest an und befestigen
Sie sie so, dass auf die Anschlüsse keine Zugkräfte wirken.
(3) Verwenden Sie zum Anziehen der Schraubklemmen einen geeigneten
Schraubendreher.
Verwenden Sie keinen Schraubendreher, der zu klein ist, da andernfalls die
Schraubenköpfe beschädigt werden können und die Schrauben nicht richtig
angezogen werden.
(4) Ziehen Sie die Schraubklemmen nicht zu fest an, da die Schrauben sonst brechen
können.
(5) Die Anzugsmomente für die Schraubklemmen fi nden Sie in nachstehender Tabelle.
(6) Befestigen Sie nicht 2 Stromversorgungskabel mit 1 Schraube.
Streifen 25 mm
Schraube mit
Spezialscheibe
Kabel
Kabelende (Schleife)
Anschlussleiste
De-7
Innengerät
Fernbedie-
nung
*2
*3
*3
Schutzschalter Schutzschalter
Fernbedienung
(Slave)
Innengerät
Stromversorgung
Stromversorgung
Einziehdose
200 mm
220 mm
Schraube mit
Spezialscheibe
Kabelende
(Schleife)
Kabel
Verwenden Sie für festadrige Kabel keine Ringkabelschuhe. Wenn Sie festadrige
Kabel mit einem Ringkabelschuh verwenden, kann sich die Klemmverbindung des
Kabelschuhs lösen und zu einer übermäßigen Erwärmung der Kabel führen.
B. Für Litzenverdrahtung
(1) Verwenden Sie zum Anschluss an den Klemmenblock Ringkabelschuhe mit
Isolierhülsen wie in nachstehender Abbildung gezeigt.
(2) Klemmen Sie die Ringkabelschuhe mit einem geeigneten Werkzeug fest auf die
Kabel,
Innengerät
so dass sich die Kabel nicht lösen können.
(3) Verwenden Sie die vorgeschriebenen Kabel, schließen Sie sie fest an und befestigen
Sie sie so, dass auf die Anschlüsse keine Zugkräfte wirken.
*2
*3
(4) Verwenden Sie zum Anziehen der Schraubklemmen einen geeigneten
Schraubendreher.
Verwenden Sie keinen Schraubendreher, der zu klein ist, da andernfalls die
Schraubenköpfe beschädigt werden können und die Schrauben nicht richtig
angezogen werden.
(5) Ziehen Sie die Schraubklemmen nicht zu fest an, da die Schrauben sonst brechen
können.
Fernbedie-
(6) Die Anzugsmomente für die Schraubklemmen fi nden Sie in nachstehender Tabelle.
nung
(7) Befestigen Sie nicht 2 Stromversorgungskabel mit 1 Schraube.
Streifen 10 mm
Innengerät
Kabel
Verwenden Sie die Ringkabelschuhe und ziehen Sie die Schraubklemmen auf die
vorgeschriebenen Anzugsmomente an, da es sonst zu übermäßiger Erwärmung und
zu schweren Schäden im Innern des Geräts kommen kann.
(Stromversorgung/L, N, GND)
5.3.2. Übertragungskabel
• Verbinden Sie die Übertragungskabel wie in Fig. C gezeigt.
Fig. C
Ziehen Sie die Schraubklemmen auf die vorgeschriebenen Anzugsmomente an, da es
sonst zu übermäßiger Erwärmung und zu schweren Schäden im Inneren des Geräts
kommen kann.
Schleife
Verwenden Sie zum Abisolieren der Kabel ein geeignetes Werkzeug, das den Leiter
nicht beschädigt.
Achten Sie beim Anziehen der Schraubklemmen darauf, dass Sie nicht durch
Überziehen der Schraube das Kabel verletzen. Eine zu locker angezogene Schraube
kann jedoch zu einem Kontaktverlust führen, der Kommunikationsfehler zur Folge
haben kann.
WARNUNG
Schraube mit
Spezialscheibe
Ringkabelschuh
Anschlussleiste
WARNUNG
Anzugsmoment
M4-Schraube
40 mm
Abgeschirmtes
75 mm
Kabel (abisoliert)
Gut
Unterschiedliche Durchmesser
WARNUNG
Anzugsmoment
M4 Schraube
(Übertragung/X1, X2)
VORSICHT
Ringkabelschuh
Hülse
Schraube mit
Spezialscheibe
Ringkabel-
schuh
Kabel
1,2 bis 1,8 N·m
(12 bis 18 kgf·cm)
Verboten
An 1 Seite angeschlossen
0,8 bis 1,2 N·m
(8 bis 12 kgf·cm)
