2.3. Zubehör
WARNUNG
Verwenden Sie für Installationszwecke ausschließlich Teile, die vom Hersteller
bereitgestellt werden, oder andere vorgeschriebene Teile.
Die Verwendung nicht vorgeschriebener Teile kann schwere Unfälle verursachen, wie z.
B. das Herabfallen des Geräts, Wasserabfl uss, Stromschlag oder Brand.
Folgende Installationsteile sind im Lieferumfang enthalten. Verwenden Sie diese nach
Bedarf.
Bewahren Sie die Installationsanleitung an einem sicheren Ort auf und entsorgen Sie
keine anderen Zubehörteile, bis die Installationsarbeiten abgeschlossen sind.
Entsorgen Sie keine für die Installation benötigten Zubehörteile, bis die Installationsarbeiten
abgeschlossen sind.

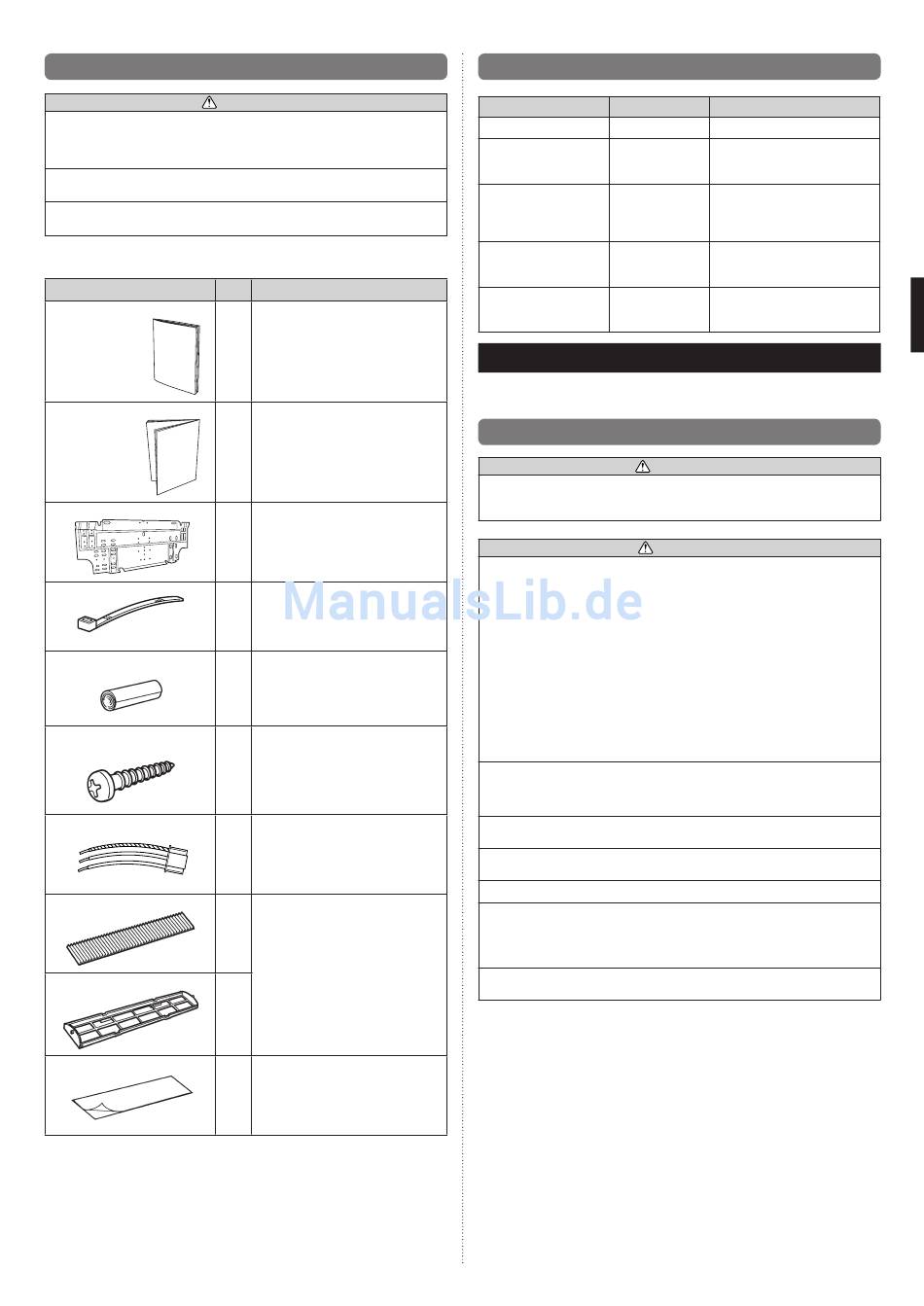

Bezeichnung und Bauform
Bedienungsanleitung
Installationsanleitung
Wandhalterung
Kabelklemme
Klebeband
Blechschraube
(M4 × 25mm)
Verbindungskabel
Luftfilter
Rahmen für den Luftfilter
Abdichtung A
Menge Anwendung
1
(Dieses Buch)
1
Für die Installation des Innengeräts
1
Zum Zusammenbinden der
Fernbedienungskabel
1
Für die Installation des Innengeräts
1
Für die Installation der Wandhalterung
8
Für eine kabelgebundene Installation der
Fernbedienung
1
Zur Installation schauen Sie in
„REINIGUNG UND PFLEGE" in der
Bedienungsanleitung.
2
2
Für die Installation des Innengeräts
1

2.4. Optionale Teile

Beschreibung Teil Nr.
Externes Ausgangskabel B 9379529013
Externer Eingangsdraht D 9368779016
Externer Eingangsdraht F 9368779023
Externer Eingangsdraht B 9368778002
Externer Eingangsdraht E 9368778019

3. INSTALLATIONSARBEIT

Die Wahl des richtigen Erstinstallationsortes ist sehr wichtig, da ein Umsetzen an einen
anderen Ort nach erstmaliger Installation sehr schwierig ist.

3.1. Einen Installationsort aussuchen

WARNUNG
Wählen Sie einen Installationsort, der das Gewicht des Innengeräts vorschriftsgemäß
tragen kann. Installieren Sie die Geräte sicher, damit sie nicht umfallen oder herabfallen
können.
VORSICHT
Installieren Sie das Gerät nicht in folgenden Bereichen:
• Bereich mit hohem Salzgehalt, wie z. B. an der See.
Dies greift Metallteile an, so dass Teile ausfallen können oder Wasser aus dem Gerät
austreten kann.
• Bereich, der mit Mineralöl gefüllt ist oder in denen große Mengen verspritztes Öl oder Dampf
auftreten, wie z. B. in einer Küche.
Dies greift Kunststoffteile an, so dass Teile ausfallen können oder Wasser aus dem Gerät
austreten kann.
• Bereich, in denen Substanzen erzeugt werden, die das Gerät beeinträchtigen, wie z. B.
Schwefelgase, Chlorgas, Säuren oder Basen.
Dies führt zur Korrosion der Kupferrohre und Hartlötverbindungen und kann zu einer
Kältemittelleckage führen.
• Bereich, in dem brennbare Gase austreten können, die schwebende Kohlefasern oder
entzündlichen Staub enthalten oder flüchtige brennbare Stoffe, wie Lackverdünner oder
Benzin.
Wenn Gas austritt und sich am Gerät ansammelt, kann es einen Brand verursachen.
• Bereiche, in denen Tiere auf das Gerät urinieren können oder in denen Ammoniak entstehen
kann.
Verwenden Sie das Gerät nicht für Spezialanwendungen, wie z. B. das Lagern von
Lebensmitteln, die Aufzucht von Tieren, Pflanzenzucht oder die Konservierung von
Präzisionsgeräten oder Kunstgegenständen.
Dies kann zur Qualitätsminderung der konservierten oder gelagerten Gegenstände führen.
Installieren Sie das Gerät nicht an Orten, an denen die Gefahr des Austritts brennbarer Gase
besteht.
Installieren Sie das Gerät nicht in der Nähe einer Wärmequelle oder in Bereichen, in denen
Dämpfe oder entzündliche Gase vorhanden sein können.
Installieren Sie das Gerät an einem Ort, an dem ein Ablauf unproblematisch ist.
Installieren Sie Innengerät, Netzkabel, Übertragungskabel und Fernbedienungskabel mindestens
in 1 m entfernt von einem Fernseher oder Radioempfängern. Dies dient der Vermeidung von TV-
Empfangsstörungen und Radio-Rauschen.
(Unter bestimmten Signalbedingungen kann es auch dann zu einem verrauschten Empfang
kommen, wenn die Installation weiter als 1 m entfernt erfolgt.)
Wenn Kinder unter 10 Jahren Zutritt zu dem Bereich des Geräts haben, sind vorbeugende
Maßnahmen zu ergreifen, damit sie das Gerät nicht erreichen können.
Legen Sie die Montageposition mit dem Kunden unter
folgenden Gesichtspunkten fest:
(1) Installieren Sie das Innengerät an einem Ort mit ausreichender Stabilität, der das
Gewicht des Geräts tragen kann.
(2) Die Einlass- und Auslassanschlüsse dürfen nicht blockiert werden und die Luft muss
über den gesamten Raum geblasen werden können.
(3) Lassen Sie ausreichend Raum frei für Wartungsarbeiten an der Klimaanlage.
(4) Ein Ort, von dem aus die Luft durch das Gerät gleichmäßig über den gesamten
Raum verteilt werden kann.
(5) Installieren Sie das Gerät an einem Ort, an dem die Verbindung (oder Kältemittel-
Abzweigungs-Gerät) mit dem Außengerät einfach ist.
(6) Installieren Sie das Gerät an einem Ort, an dem das Verbindungsrohr leicht zu
installieren ist.
(7) Installieren Sie das Gerät an einem Ort, an dem die Ablaufl eitung leicht zu installieren
ist.
(8) Installieren Sie das Gerät an einem Ort, an dem Geräusche und Vibrationen nicht
verstärkt werden.
(9) Berücksichtigen Sie Wartungsarbeiten etc. und lassen Sie ausreichend Platz.
Installieren Sie das Gerät auch so, dass die Filter gewechselt werden können.
Anwendung
Für den Ausgangsanschluss
Für den Steuerungs-
Eingangsanschluss
(Spannungsanschluss verwenden)
Für den Steuerungs-
Eingangsanschluss
(Trockenkontaktanschluss
verwenden)
Für erzwungenen Thermostat Aus-
Anschluss
(Spannungsanschluss verwenden)
Für erzwungenen Thermostat Aus-
Anschluss
(Trockenkontaktanschluss)
