N
Dette er en oljevarmer som forvarmer oljen og ikke
kjølevæsken. Varmeren monteres på F-siden på bunnpannen.
Rengjør bunnpannen godt i området (1) der varmeren skal monteres.
Demonter den nedre venstre bolten for drivaksel festet. Monter tilbake
den medleverte bolten (2), avstandsstykket (4) og braketten (3). NB!
Avstandsstykket må ligge mellom bolten og braketten. Ikke trekk til
bolten. Påfør den vedlagte varmeledende pasta "Heat-sink" på
varmerens kontaktflate mot bunnpannen. Monter varmeren (5) og
fikser braketten slik at knasten på varmeren ligger i hullet i braketten.
Trekk til bolten (2), og kontroller at varmeren sitter fast. NB! Kontroller
at varmerens anleggsflate har god kontakt mot bunnpannen. NB! Hvis
braketten ikke trykker godt mot varmeren, bøyes braketten noe mer
mot varmeren før den trekkes til.
S
OBS! Detta är en oljevärmare som förvärmer oljan och inte
kylvätskan. Temperaturökningen på motorblocket vid inkoppling
av värmaren kan därför inte jämföras med en motorvärmare som
värmer kylvätskan. Värmaren monteras på F-sidan av oljetråget.
Rengör monteringsområdet (1) noga innan värmaren monteras.
Demontera den nedre vänstra bulten till drivaxelfästet. Montera den
bifogade bulten (2), fästet (3) och distansbrickan (4). OBS!
Avståndsbrickan måste ligga mellan bulten och fästet. Dra inte åt
bulten. Lägg på den bifogade värmeledande pastan "Heat-Zink" på
värmarens kontaktytor. Montera värmaren (5) och fixera fästet så att
piggen på värmaren ligger i hålet på fästet. Dra åt bulten (2), och
kontrollera att värmaren sitter fast. OBS! Kontrollera att värmaren har
kontakt mot oljetråget. OBS! Om fästet inte trycker tillräckligt mot
värmaren, skall fästet böjas något mer mot värmaren innan bulten
dras åt.
FIN
HUOM! Tämä on öljynlämmitin joka esilämmittää öljyn eikä
jäähdytysnestettä. Lämpötilan kohoaminen moottorilohkossa ei
ole verrattavissa moottoriin jossa lämmitin on asennettu
jäähdytysnesteeseen.
Puhdista
lämmittimen
öljypohjassa hyvin. HUOM! Asennuskohdassa mahdollisesti oleva
valusauma (1) on hiottava pois ennen asennusta. Irrota vetoakselin
tukilaakerin vasemmanpuoleinen, alempi kiinnityspultti.
lämmittimen kiinnitysrauta (3) mukana seuraavalla pultilla (2),
jousilaatalla ja sovitusholkilla (4) reikään josta pultti poistettiin. HUOM!
Sovitusholkin tulee olla kiinnitysraudan yläpuolella, mutta älä
kiristä pulttia vielä. Levitä lämmittimen kosketuspintaan, joka tulee
öljypohjaan päin, lämpöä johtava Heat-Zink tahna. Asenna lämmitin
(5) paikalleen siten, että lämmittimessä oleva nystyrä asettuu
kiinnitysraudassa olevaan reikään. Kiristä pultti (2) ja varmistu siitä
että lämmitin asettuu asianmukaisesti paikalleen. HUOM! Jos
kiinnitysrauta ei paina lämmitintä riittävästi moottoriin päin,
rautaa voidaan taivuttaa hieman lisää niin että siihen tulee
enemmän esijännitystä.
GB

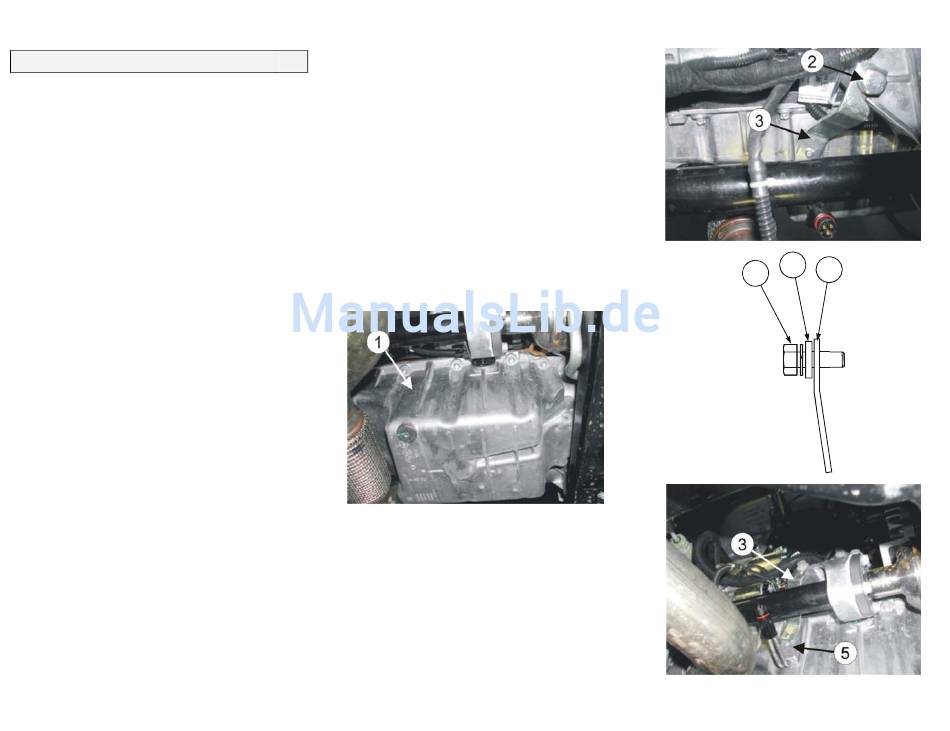

Note! This is an oil heater which preheats the oil, not the
coolant. Install the heater on the F-side of the oil sump. Thoroughly
clean the oil sump in the area (1) where the heater is to be mounted.
Remove the lower left bolt for the drive shaft fastening. Remount the
enclosed bolt (2), bracket (3) and spacer (4). Note! The spacer must
414801
2/2
be placed between the bolt and the bracket. Do NOT tighten the bolt.
1
Apply the supplied DEFA Heat Sink Compound on the heaters contact
surfaces towards the oil sump. Fit the heater (5) and adjust the bracket
so that the lug of the heater fits the hole of the bracket. Tighten the
bolt (2) and make sure that the heater is properly fastened. Note!
Ensure that the heaters contact surfaces is in good contact with the oil
sump. Note! Bend the bracket if the pressure on the heater is to low
and retighten the bolt.
D
Dies ist ein Ölvorwärmer, der das Motoröl und nicht das
Kühlwasser vorwärmt. Der Wärmer wird auf der Rückseite der
Ölwanne montiert. Den Bereich (1), in dem der Wärmer montiert wird
gut
reinigen.
Antriebswellenhalterung demontieren. Die mitgelieferte Schraube (2)
mit dem Halter (3) und dem Distanzstück (4) montieren. Wichtig! Das
Distanzstück muß zwischen der Schraube und dem Halter liegen. Die
Schraube nicht festziehen. Die beigefügte Wärmeleitpaste „Heat-
Sink" auf die Kontaktfläche des Wärmers auftragen. Den Wärmer (5)
montieren, so das der Zapfen des Wärmers in der Bohrung des
Halters liegt. Die Schraube (2) festziehen
Festsitz prüfen. Wichtig! Der Wärmer muss guten Kontakt an der
Ölwanne haben. Wichtig! Falls der Anpressdruck des Halters nicht
ausreicht, kann dies durch biegen des Halters korrigiert werden.
asennuspinta
(1)
Asenna
Die
untere
linke
Schraube
von
und den Wärmer auf
der
2
4
3
PBR 301110
