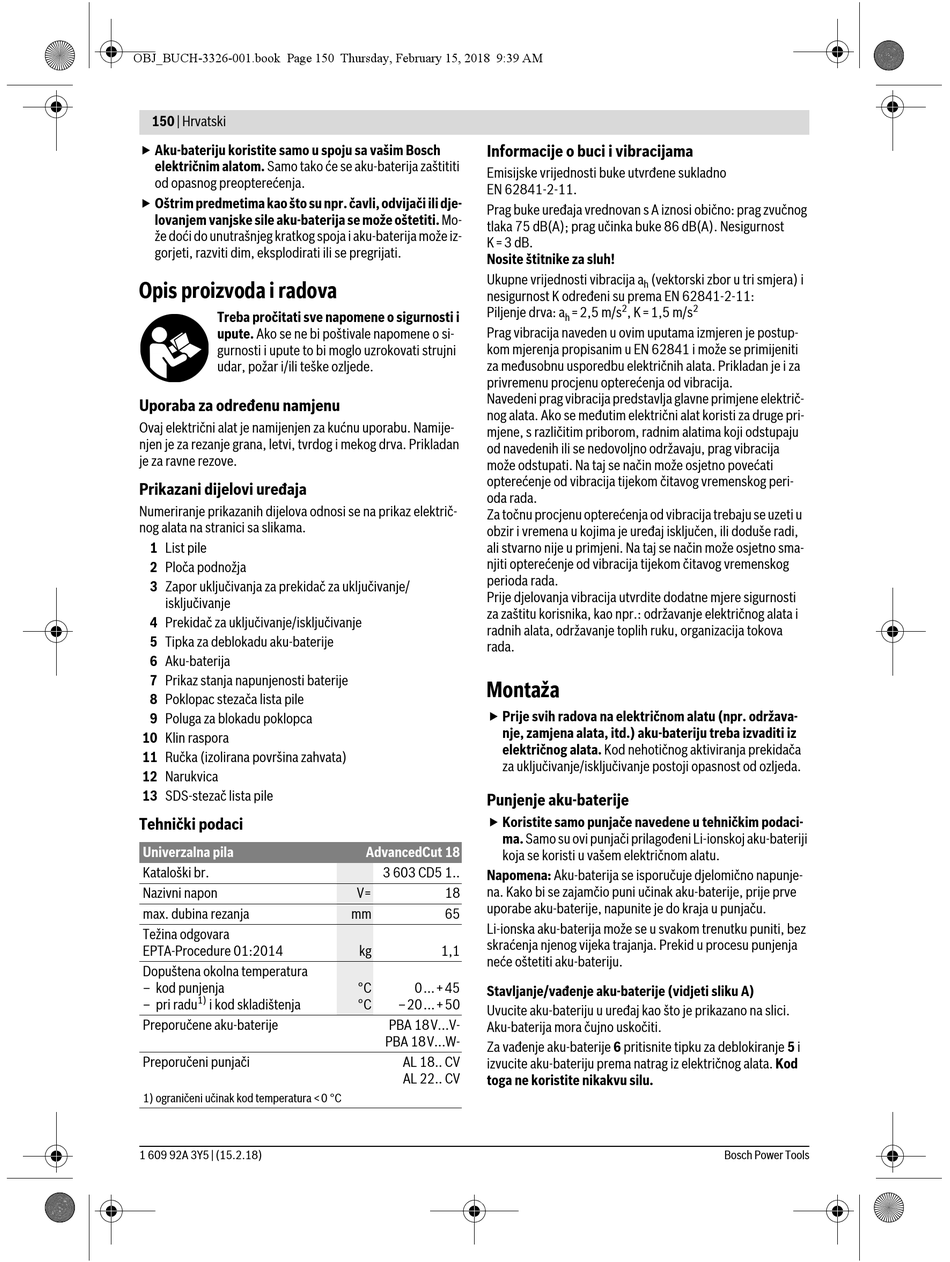

150 | Hrvatski
 Aku-bateriju koristite samo u spoju sa vašim Bosch
električnim alatom. Samo tako će se aku-baterija zaštititi
od opasnog preopterećenja.
 Oštrim predmetima kao što su npr. čavli, odvijači ili dje-
lovanjem vanjske sile aku-baterija se može oštetiti. Mo-
že doći do unutrašnjeg kratkog spoja i aku-baterija može iz-
gorjeti, razviti dim, eksplodirati ili se pregrijati.
Opis proizvoda i radova
Treba pročitati sve napomene o sigurnosti i
upute. Ako se ne bi poštivale napomene o si-
gurnosti i upute to bi moglo uzrokovati strujni
udar, požar i/ili teške ozljede.
Uporaba za određenu namjenu
Ovaj električni alat je namijenjen za kućnu uporabu. Namije-
njen je za rezanje grana, letvi, tvrdog i mekog drva. Prikladan
je za ravne rezove.
Prikazani dijelovi uređaja
Numeriranje prikazanih dijelova odnosi se na prikaz električ-
nog alata na stranici sa slikama.
1 List pile
2 Ploča podnožja
3 Zapor uključivanja za prekidač za uključivanje/
isključivanje
4 Prekidač za uključivanje/isključivanje
5 Tipka za deblokadu aku-baterije
6 Aku-baterija
7 Prikaz stanja napunjenosti baterije
8 Poklopac stezača lista pile
9 Poluga za blokadu poklopca
10 Klin raspora
11 Ručka (izolirana površina zahvata)
12 Narukvica
13 SDS-stezač lista pile
Tehnički podaci
Univerzalna pila
Kataloški br.
Nazivni napon
max. dubina rezanja
Težina odgovara
EPTA-Procedure 01:2014
Dopuštena okolna temperatura
– kod punjenja
1)
– pri radu i kod skladištenja
Preporučene aku-baterije
Preporučeni punjači
1) ograničeni učinak kod temperatura <0 °C
1 609 92A 3Y5 | (15.2.18)
Informacije o buci i vibracijama
Emisijske vrijednosti buke utvrđene sukladno
EN 62841-2-11.
Prag buke uređaja vrednovan s A iznosi obično: prag zvučnog
tlaka 75 dB(A); prag učinka buke 86 dB(A). Nesigurnost
K=3 dB.
Nosite štitnike za sluh!
Ukupne vrijednosti vibracija a
nesigurnost K određeni su prema EN 62841-2-11:
Piljenje drva: a
Prag vibracija naveden u ovim uputama izmjeren je postup-
kom mjerenja propisanim u EN 62841 i može se primijeniti
za međusobnu usporedbu električnih alata. Prikladan je i za
privremenu procjenu opterećenja od vibracija.
Navedeni prag vibracija predstavlja glavne primjene električ-
nog alata. Ako se međutim električni alat koristi za druge pri-
mjene, s različitim priborom, radnim alatima koji odstupaju
od navedenih ili se nedovoljno održavaju, prag vibracija
može odstupati. Na taj se način može osjetno povećati
opterećenje od vibracija tijekom čitavog vremenskog peri-
oda rada.
Za točnu procjenu opterećenja od vibracija trebaju se uzeti u
obzir i vremena u kojima je uređaj isključen, ili doduše radi,
ali stvarno nije u primjeni. Na taj se način može osjetno sma-
njiti opterećenje od vibracija tijekom čitavog vremenskog
perioda rada.
Prije djelovanja vibracija utvrdite dodatne mjere sigurnosti
za zaštitu korisnika, kao npr.: održavanje električnog alata i
radnih alata, održavanje toplih ruku, organizacija tokova
rada.
Montaža
 Prije svih radova na električnom alatu (npr. održava-
nje, zamjena alata, itd.) aku-bateriju treba izvaditi iz
električnog alata. Kod nehotičnog aktiviranja prekidača
za uključivanje/isključivanje postoji opasnost od ozljeda.
Punjenje aku-baterije
 Koristite samo punjače navedene u tehničkim podaci-
ma. Samo su ovi punjači prilagođeni Li-ionskoj aku-bateriji
AdvancedCut 18
koja se koristi u vašem električnom alatu.
3 603 CD5 1..
Napomena: Aku-baterija se isporučuje djelomično napunje-
na. Kako bi se zajamčio puni učinak aku-baterije, prije prve
V= 18
uporabe aku-baterije, napunite je do kraja u punjaču.
mm 65
Li-ionska aku-baterija može se u svakom trenutku puniti, bez
skraćenja njenog vijeka trajanja. Prekid u procesu punjenja
kg 1,1
neće oštetiti aku-bateriju.
°C 0...+45
Stavljanje/vađenje aku-baterije (vidjeti sliku A)
°C –20...+50
Uvucite aku-bateriju u uređaj kao što je prikazano na slici.
PBA 18V...V-
Aku-baterija mora čujno uskočiti.
PBA 18V...W-
Za vađenje aku-baterije 6 pritisnite tipku za deblokiranje 5 i
AL 18.. CV
izvucite aku-bateriju prema natrag iz električnog alata. Kod
AL 22.. CV
toga ne koristite nikakvu silu.
(vektorski zbor u tri smjera) i
h
2 2
=2,5 m/s , K=1,5 m/s
h
