Hama Mini Bedienungsanleitung

Bedienungsanleitung
D
1. Programmierung von Ein-/Ausschaltzeiten
Für die Programmierung von Einschaltzeiten werden die schwarzen Reiter
entsprechend der gewünschten Uhrzeit nach unten gedrückt. 1 Reiter
entspricht 30 Minuten. Wird eine längere Zeitspanne benötigt, müssen ent-
sprechend mehr Reiter (30 Minuten Schritte) nach unten gedrückt werden.
Ausschaltzeiten: Reiterstellung > oben
2. Einstellen der aktuellen Uhrzeit
Die Zeitwählscheibe wird im Uhrzeigersinn so lange gedreht, bis der Pfeil
auf dem Innenring der Wählscheibe auf die aktuelle Uhrzeit zeigt.
3. Anschluss der Schaltuhr ans Netz, Anschluss von Elektrogeräten
an die Schaltuhr
Oben
Den Stecker der Schaltuhr in eine
230 V Schutzkontaktsteckdose
stecken, danach den Netzstecker
(IP44) des zu schaltenden Elektro-
gerätes in die Schutzkontaktsteck-
dose des Timers stecken.
Das Produkt darf nur im
Innenbereich oder im geschützten
Außenbereich verwendet werden
(z.B. unter einem Dachvorsprung,
in einer Garage o.ä.).
Unten

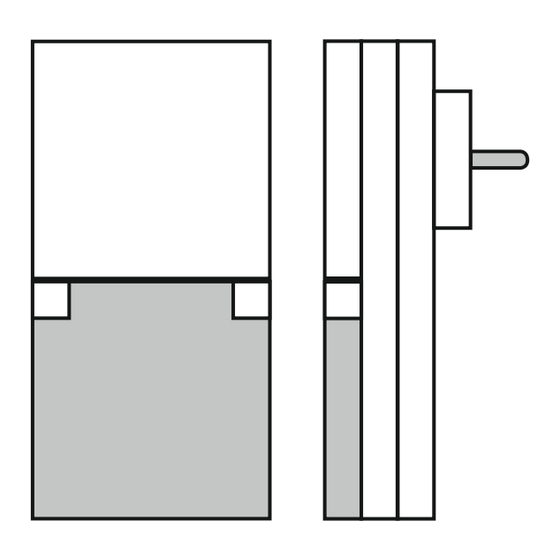

Die Zeitschaltuhr darf nur in der nachfolgend beschriebenen Position
betrieben werden. Die Steckdose muss oben liegen, das Drehrad für die
Zeiteinstellung unten.
4. Technische Daten
• 230V~ / 50Hz
• 16A bei Ohmscher Last; 2A bei Induktivlast (Motorbetriebene Geräte)
• 24 Stunden Schaltzeitbereich (in 30 Min. Schritten)
5. Sicherheitshinweise
• Die Zeitschaltuhr entspicht der Vorschrift IP 44, das heißt, die Uhr
ist Spritzwasser geschützt und somit für den Außenbereich geeignet.
Es darf kein direktes Strahlwasser (z.B. aus einem Gartenschlauch
oder anderen Bewässerungssystemen) auf das Produkt gerichtet
werden! Betreiben Sie das Produkt entweder im Innenbereich oder
im geschützten Außenbereich, z.B. unter einem Dachvorsprung oder
in einer Garage. Setzen Sie das Produkt niemals Niederschlägen aus!
Andernfalls besteht die Gefahr eines lebensgefährlichen elektrischen
Schlages!
• Schließen Sie die Zeitschaltuhr niemals an ein Verlängerungskabel oder
einen Adapter an, sondern nur direkt an die Steckdose, da dies sonst
zu Überhitzung führen kann.
• Verwendung der Zeitschaltuhr nur in festinstallierten Wandsteckdosen.
• Betreiben Sie das Produkt nicht außerhalb seiner in den technischen
Daten angegebenen Leistungsgrenzen.
• Gerät vor der Reinigung vom Netz trennen
• Reinigen Sie das Gerät nur mit einem trockenen, fusselfreien Tuch.
• Betreiben Sie keine motorgetriebenen Endgeräte oder Endgeräte,
die ein rotierendes Geräteteil oder Werkzeug antreiben, mit diesem
Produkt. Es besteht Verletzungsgefahr.
• Defektes Gerät sofort vom Netz trennen und nicht mehr betreiben.
• Reparaturen nur von autorisiertem Fachpersonal durchführen lassen.
• Dieses Produkt gehört, wie alle elektrischen Produkte, nicht in Kinderhände!
• Betreiben Sie das Produkt nur an einer dafür zugelassenen Steckdose.
Die Steckdose muss in der Nähe des Produktes angebracht und leicht
zugänglich sein.
6. Haftungsausschluss
Die Hama GmbH & Co. KG übernimmt keinerlei Haftung oder Gewähr-
leistung für Schäden, die aus unsachgemäßer Installation, Montage und
unsachgemäßem Gebrauch des Produktes oder einer Nichtbeachtung der
Bedienungsanleitung und/oder der Sicherheitshinweise resultieren.
7. Hinweis zum Umweltschutz:
Ab dem Zeitpunkt der Umsetzung der europäischen Richtlinien
2012/19/EU und 2006/66/EG in nationales Recht gilt folgendes:
Elektrische und elektronische Geräte sowie Batterien dürfen nicht
mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich
verpflichtet, elektrische und elektronische Geräte sowie Batterien
am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammel-
stellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt das je-
weilige Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder
der Verpackung weist auf diese Bestimmungen hin. Mit der Wiederverwertung,
der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten/
Batterien leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
121953
"Mini"
Mech. Daily Timer Outdoor
Mech. Tages-Zeitschaltuhr Outdoor
Operating Instructions
Bedienungsanleitung
All listed brands are trademarks of the corresponding companies. Errors and
omissions excepted, and subject to technical changes. Our general terms of
delivery and payment are applied.
Hama GmbH & Co KG
86652 Monheim / Germany
www.hama.com
