4

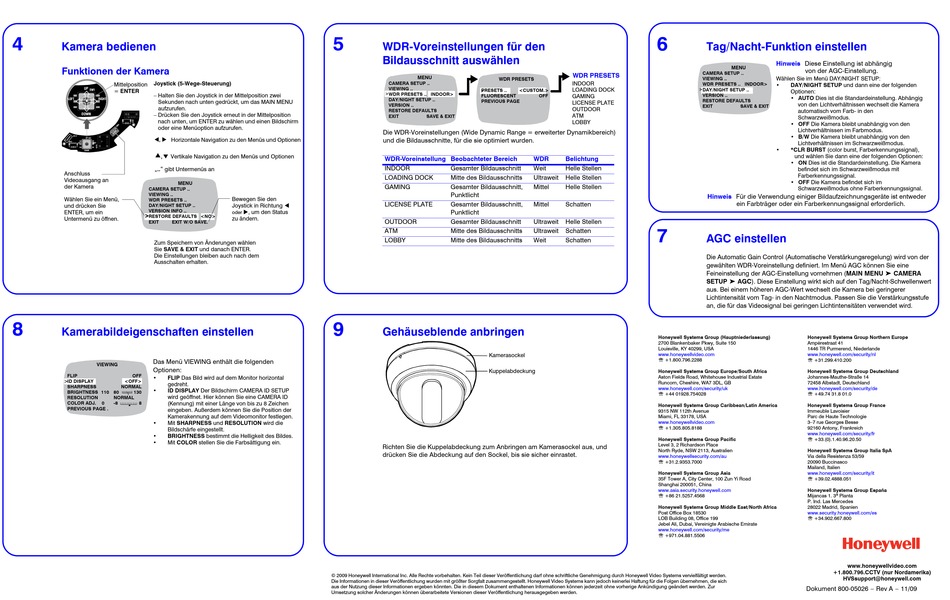

Kamera bedienen
Funktionen der Kamera
Joystick (5-Wege-Steuerung)
Mittelposition
= ENTER
– Halten Sie den Joystick in der Mittelposition zwei
Sekunden nach unten gedrückt, um das MAIN MENU
aufzurufen.
– Drücken Sie den Joystick erneut in der Mittelposition
nach unten, um ENTER zu wählen und einen Bildschirm
oder eine Menüoption aufzurufen.
!
"
Horizontale Navigation zu den Menüs und Optionen
,
#
$
Vertikale Navigation zu den Menüs und Optionen
,
„
"
..
gibt Untermenüs an
Anschluss
Videoausgang an
MENU
der Kamera
CAMERA SETUP ..
VIEWING ..
Wählen Sie ein Menü,
WDR PRESETS ..
und drücken Sie
DAY/NIGHT SETUP ..
VERSION INFO ..
ENTER, um ein
>
RESTORE DEFAULTS <NO>
Untermenü zu öffnen.
EXIT
EXIT W/O SAVE.
Zum Speichern von Änderungen wählen
Sie SAVE & EXIT und danach ENTER.
Die Einstellungen bleiben auch nach dem
Ausschalten erhalten.
8
Kamerabildeigenschaften einstellen
Das Menü VIEWING enthält die folgenden
VIEWING
Optionen:
FLIP
OFF
•
FLIP Das Bild wird auf dem Monitor horizontal
>
ID DISPLAY
<OFF>
gedreht.
SHARPNESS
NORMAL
•
ID DISPLAY Der Bildschirm CAMERA ID SETUP
BRIGHTNESS 110 80
130
%
wird geöffnet. Hier können Sie eine CAMERA ID
RESOLUTION
NORMAL
COLOR ADJ.
0
-8
8
(Kennung) mit einer Länge von bis zu 8 Zeichen
#
PREVIOUS PAGE .
eingeben. Außerdem können Sie die Position der
Kamerakennung auf dem Videomonitor festlegen.
•
Mit SHARPNESS und RESOLUTION wird die
Bildschärfe eingestellt.
•
BRIGHTNESS bestimmt die Helligkeit des Bildes.
•
Mit COLOR stellen Sie die Farbsättigung ein.
5
WDR-Voreinstellungen für den
Bildausschnitt auswählen
CAMERA SETUP ..
VIEWING ..
>
WDR PRESETS .. INDOOR>
DAY/NIGHT SETUP ..
VERSION ..
RESTORE DEFAULTS
EXIT
Die WDR-Voreinstellungen (Wide Dynamic Range = erweiterter Dynamikbereich)
und die Bildausschnitte, für die sie optimiert wurden.
WDR-Voreinstellung Beobachteter Bereich
INDOOR
LOADING DOCK
GAMING
Bewegen Sie den
LICENSE PLATE
Joystick in Richtung !
", um den Status
oder
zu ändern.
OUTDOOR
ATM
LOBBY
9
Gehäuseblende anbringen
Richten Sie die Kuppelabdeckung zum Anbringen am Kamerasockel aus, und
drücken Sie die Abdeckung auf den Sockel, bis sie sicher einrastet.
© 2009 Honeywell International Inc. Alle Rechte vorbehalten. Kein Teil dieser Veröffentlichung darf ohne schriftliche Genehmigung durch Honeywell Video Systems vervielfältigt werden.
Die Informationen in dieser Veröffentlichung wurden mit größter Sorgfalt zusammengestellt. Honeywell Video Systems kann jedoch keinerlei Haftung für die Folgen übernehmen, die sich
aus der Nutzung dieser Informationen ergeben könnten. Die in diesem Dokument enthaltenen Informationen können jederzeit ohne vorherige Ankündigung geändert werden. Zur
Umsetzung solcher Änderungen können überarbeitete Versionen dieser Veröffentlichung herausgegeben werden.
WDR PRESETS
MENU
WDR PRESETS
INDOOR
LOADING DOCK
PRESETS ..
<CUSTOM.>
>
FLUORESCENT
OFF
GAMING
PREVIOUS PAGE
LICENSE PLATE
OUTDOOR
ATM
SAVE & EXIT
LOBBY
WDR
Belichtung
Gesamter Bildausschnitt
Weit
Helle Stellen
Mitte des Bildausschnitts
Ultraweit
Helle Stellen
Gesamter Bildausschnitt,
Mittel
Helle Stellen
Punktlicht
Gesamter Bildausschnitt,
Mittel
Schatten
Punktlicht
Gesamter Bildausschnitt
Ultraweit
Helle Stellen
Mitte des Bildausschnitts
Ultraweit
Schatten
Mitte des Bildausschnitts
Weit
Schatten
Kamerasockel
Kuppelabdeckung
6
Tag/Nacht-Funktion einstellen
Hinweis
Diese Einstellung ist abhängig
MENU
von der AGC-Einstellung.
CAMERA SETUP ..
Wählen Sie im Menü DAY/NIGHT SETUP:
VIEWING ..
WDR PRESETS .. INDOOR>
•
DAY/NIGHT SETUP und dann eine der folgenden
>
DAY/NIGHT SETUP ..
Optionen:
VERSION ..
• AUTO Dies ist die Standardeinstellung. Abhängig
RESTORE DEFAULTS
von den Lichtverhältnissen wechselt die Kamera
EXIT
SAVE & EXIT
automatisch vom Farb- in den
Schwarzweißmodus.
• OFF Die Kamera bleibt unabhängig von den
Lichtverhältnissen im Farbmodus.
• B/W Die Kamera bleibt unabhängig von den
Lichtverhältnissen im Schwarzweißmodus.
•
*CLR BURST (color burst, Farberkennungssignal),
und wählen Sie dann eine der folgenden Optionen:
• ON Dies ist die Standardeinstellung. Die Kamera
befindet sich im Schwarzweißmodus mit
Farberkennungssignal.
• OFF Die Kamera befindet sich im
Schwarzweißmodus ohne Farberkennungssignal.
Hinweis
Für die Verwendung einiger Bildaufzeichnungsgeräte ist entweder
ein Farbträger oder ein Farberkennungssignal erforderlich.
7
AGC einstellen
Die Automatic Gain Control (Automatische Verstärkungsregelung) wird von der
gewählten WDR-Voreinstellung definiert. Im Menü AGC können Sie eine
Feineinstellung der AGC-Einstellung vornehmen (MAIN MENU ➤ CAMERA
SETUP ➤ AGC). Diese Einstellung wirkt sich auf den Tag/Nacht-Schwellenwert
aus. Bei einem höheren AGC-Wert wechselt die Kamera bei geringerer
Lichtintensität vom Tag- in den Nachtmodus. Passen Sie die Verstärkungsstufe
an, die für das Videosignal bei geringen Lichtintensitäten verwendet wird.
