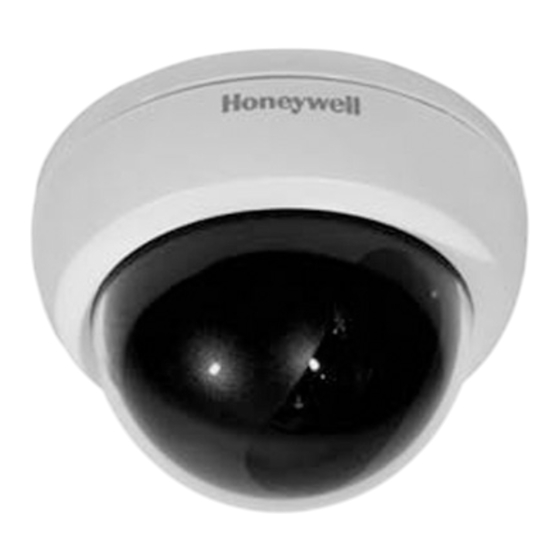

Honeywell Day/Night Ultra Wide
Dynamic-Fix-Domekamera
Kurzanleitung zur Installation
Dokument 800-05026 – Rev A – 11/09
Vielen Dank, dass Sie sich für die Honeywell Day/Night Ultra Wide Dynamic-Fix-
Domekamera entschieden haben. Stellen Sie die genaue Modellnummer Ihrer
Kamera fest, und lesen Sie diese Anleitung sorgfältig durch, bevor Sie die Kamera
installieren:
Modell
Signalformat
Objektiv
HD3U
NTSC
2,8- bis 10,5-mm-Vario-Objektiv mit
automatischer Blende
HD3UX
PAL
2,8- bis 10,5-mm-Vario-Objektiv mit
automatischer Blende
Auspacken
HD3U/X-Kamera
Handbuch
Kabel für
für den
Servicemonitor
Eigentümer
Sie benötigen außerdem einen Kreuzschlitzschraubendreher und einen
Seitenschneider.
3
Kamera ausrichten
So richten Sie die HD3U/X-Kamera aus:
1.
Schließen Sie die Kamera an die Stromversorgung an (12 VDC oder 24 VAC), und
beobachten Sie das Bild auf dem Monitor.
2.
Lösen Sie die Schrauben, mit denen die Aufhängung arretiert ist ?.
3.
Richten Sie die kardanische Aufhängung der Kamera so aus, dass das gewünschte
Sichtfeld erfasst wird.
4.
Ziehen Sie die Schrauben fest, damit die kardanische Aufhängung arretiert wird.
Hinweis
Drehen Sie die Kamera wie unter „Objektiv scharf stellen"
beschrieben, damit das Bild die richtige Ausrichtung hat.
Dokument 800-05026 – Rev A – 11/09
1
Kuppelabdeckung entfernen
Sie können die HD3U/X erst montieren oder ausrichten, nachdem Sie die
Kuppelabdeckung entfernt haben. Stecken Sie eine Münze oder einen
Schraubenzieher in den Schlitz der Kuppelabdeckung. Drehen Sie die Münze
bzw. den Schraubenzieher, um die Abdeckung vom Kamerasockel zu lösen.
Kuppelabdeckung
Kamerasockel
Befestigungs-
Montageschablone
schrauben
Objektiv scharf stellen
Der Fokus des Objektivs ist bereits ab Werk eingestellt. Sollten die
optischen Eigenschaften der Kuppelabdeckung in Ausnahmefällen zu einer
leichten Unschärfe führen, halten Sie die Kuppel über das Objektiv, während
Sie die Feineinstellung vornehmen.
Legende:
1. Vertikalen Winkel einstellen
2. Horizontalen Winkel
einstellen
3. Horizontale Position
einstellen
4. Bildschärfe (fern oder nah)
5. Zoom (Tele oder Weitwinkel)
2
Kamera montieren
Sie können die HD3U/X-Kamera an einer Wand oder an der Decke montieren
(Aufputzmontage).
1.
Befestigen Sie die
Montageschablone an der Wand
oder der Decke.
2.
Bohren Sie an den markierten
Stellen vier Löcher, und setzen
Sie Dübel (nicht im Lieferumfang
enthalten) ein.
3.
Schließen Sie die Strom- und
Videokabel an. Siehe „Kabel
anschließen".
4.
Schrauben Sie die Kamera mit
den mitgelieferten Schrauben an
die Wand oder die Decke.
Hinweis
Bringen Sie die
Kuppelabdeckung erst nach
dem Ausrichten der Kamera
wieder an.
Kabel anschließen
Videoausgang
Stromversorgung
Funktion
Anschlussfarbe
Bemerkungen
Videoausgang
Gelb
1,0 Vss
Stromversorgung
Grün
24 VAC (20 V~28 V) oder 12 VDC
(10 V~15 V), Max 3,8 W, 310 mA
Die Anschlüsse sind nicht polaritätsabhängig.
Verwenden Sie für die Stromversorgung 24 VAC ~ oder 12 VDC
Decke
Montagesc
hablone
Kamera-
sockel
Befestigungs-
schrauben
Kuppelab-
deckung
.
