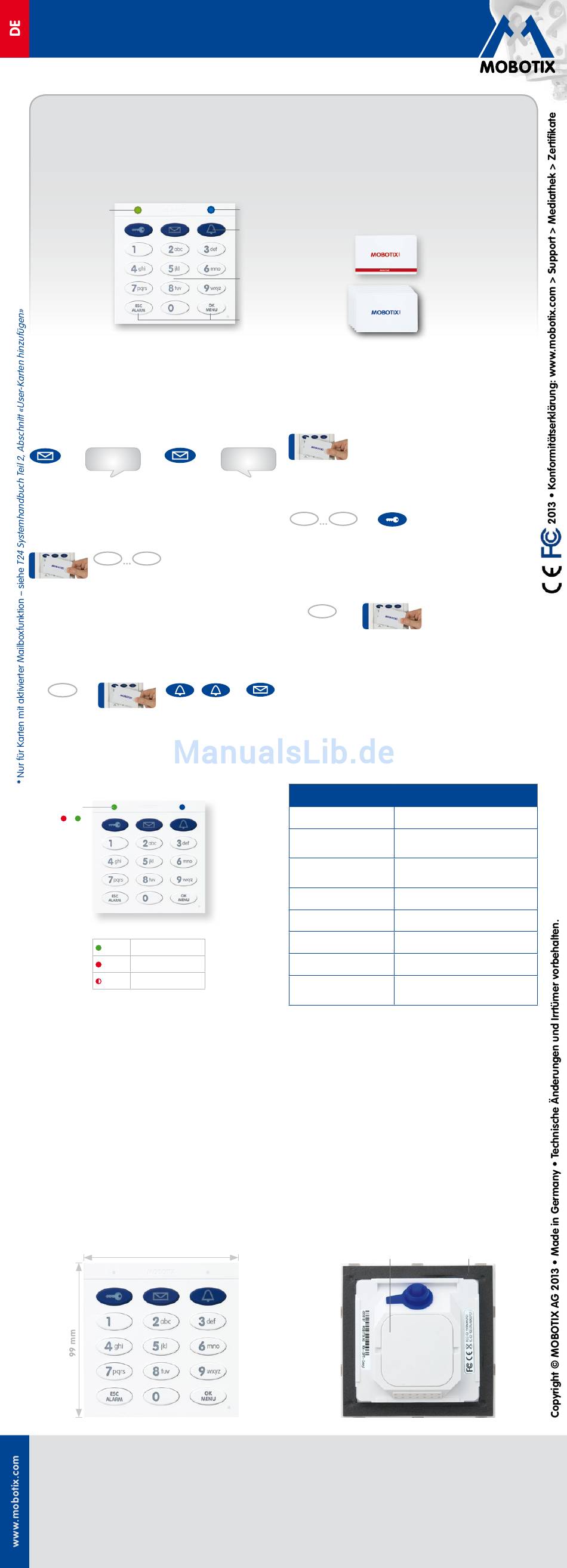

KeypadRFID
MOBOTIX KeypadRFID
Best.-Nr.: MX-Keypad1-EXT
LED links (grün/rot,
Status-LED)
Nachricht aufsprechen (Standard-Mailbox)
Brieftaste drücken > Ansage läuft > Brieftaste gedrückt
halten und aufsprechen
Ansage
Nachrichten abhören*
User-Karte vorhalten > Taste 0 – 9 blinkt: 0 – 9 Nachrichten
vorhanden > Abspielen mit Taste 0 – 9
0
Zutritts PIN
Nachrichten
Neue Ansage für Mailbox aufnehmen*
OK/MENU lang drücken > User-Karte vorhalten > Klingeltaste
drücken > Klingeltaste erneut drücken > Brieftaste gedrückt
halten und aufsprechen > Brieftaste loslassen > Ansage
aktiv
OK
gedrückt
halten
Nur verfügbar in Kombination mit MOBOTIX IP-Video-Türstation.
1
Status-LED
/
Status-LED
an
Normalzustand
an
Gerätefehler
blinkt Stromausfall
Hinweise
• Beachten Sie die Hinweise zur Installation und zum Betrieb im T24 Systemhandbuch (www.mobotix.com >
Support > Betriebsanleitungen). Dort finden Sie auch Anschlusspläne für die verschiedenen Anschlussvarianten.
• Das MOBOTIX KeypadRFID ist nur für den Einsatz im Originalrahmen der IP-Video-Türstation vorgesehen.
• Achten Sie vor der Montage auf den korrekten Sitz der Dichtung auf der Rückseite des KeypadRFID.
• Drücken Sie das Modul beim Einsetzen in den Einbaurahmen nur an den Rändern, keinesfalls in der Mitte.
• Beachten Sie die zulässige Betriebstemperatur von –30 bis +60°C.
• BellRFID und KeypadRFID können erst mit einer späteren Software-Version der Kamera zusammen an einem
MxBus betrieben werden.
Abmessungen
Innovationsschmiede - Made in Germany
Die in Deutschland börsennotierte MOBOTIX AG gilt nicht nur als innovativer Technologiemotor der Netzwerk-
Kamera-Technik; ihr dezentrales Konzept lässt hochauflösende Videosysteme überhaupt erst rentabel werden.
MOBOTIX AG • D-67722 Langmeil • Tel: +49 6302 9816-0 • Fax: +49 6302 9816-190 • info@mobotix.com
Bedienung:
Tasten und Signalisierung
LED rechts (blau)
Tür öffnen, Nachrichten,
klingeln
10er-Tastenfeld
Funktionstasten
Nachricht
hold
gedrückt
halten
1
9
1
gedrückt
99 mm
Quick Install
Tür öffnen mit blauer User-Karte
1
User-Karte vorhalten > Tür entriegelt
Tür öffnen mit Zutritts-PIN
Zutritts-PIN eingeben > Schlüsseltaste drücken > Tür entriegelt
0
9
Zutritts PIN
Zutritts-PIN
Tür öffnen bei Stromausfall (rote LED blinkt)
ESC/ALARM drücken (bis Beleuchtung an) > Tür öffnen
mit Karte und PIN jetzt für ca. 10 Sekunden möglich
ESC
hold (2nd beep)
gedrückt
halten
Nur verfügbar in Kombination mit MOBOTIX DoorMaster.
2
hold
halten
Technische Daten
Schnittstelle
Eingänge
Ausgänge
Schutzart
Betriebstemperatur
Stromversorgung
Leistungsaufnahme
RFID-Karten: Typ/
Verschlüsselung
The HiRes Video Company
MOBOTIX RFID-Karten
Admin-Karte
Best.-Nr.: MX-AdminCard1
(1 enthalten)
User-Karte
Best.-Nr.: MX-UserCard1
(5 enthalten)
MxBus
2 galvanisch getrennte Eingänge
(AC/DC, eigenversorgt, bis 50 V)
1 potenzialfreier Relais-Ausgang
(AC/DC, bis 50 V/60 W/2 A)
IP65 (DIN EN 60529)
–30 bis +60°C (DIN EN 50155)
MxBus
Typ. 1 W
MIFARE DESFire EV1
3K3DES/AES
Rückseite
Gehäusedeckel
Dichtung
2
