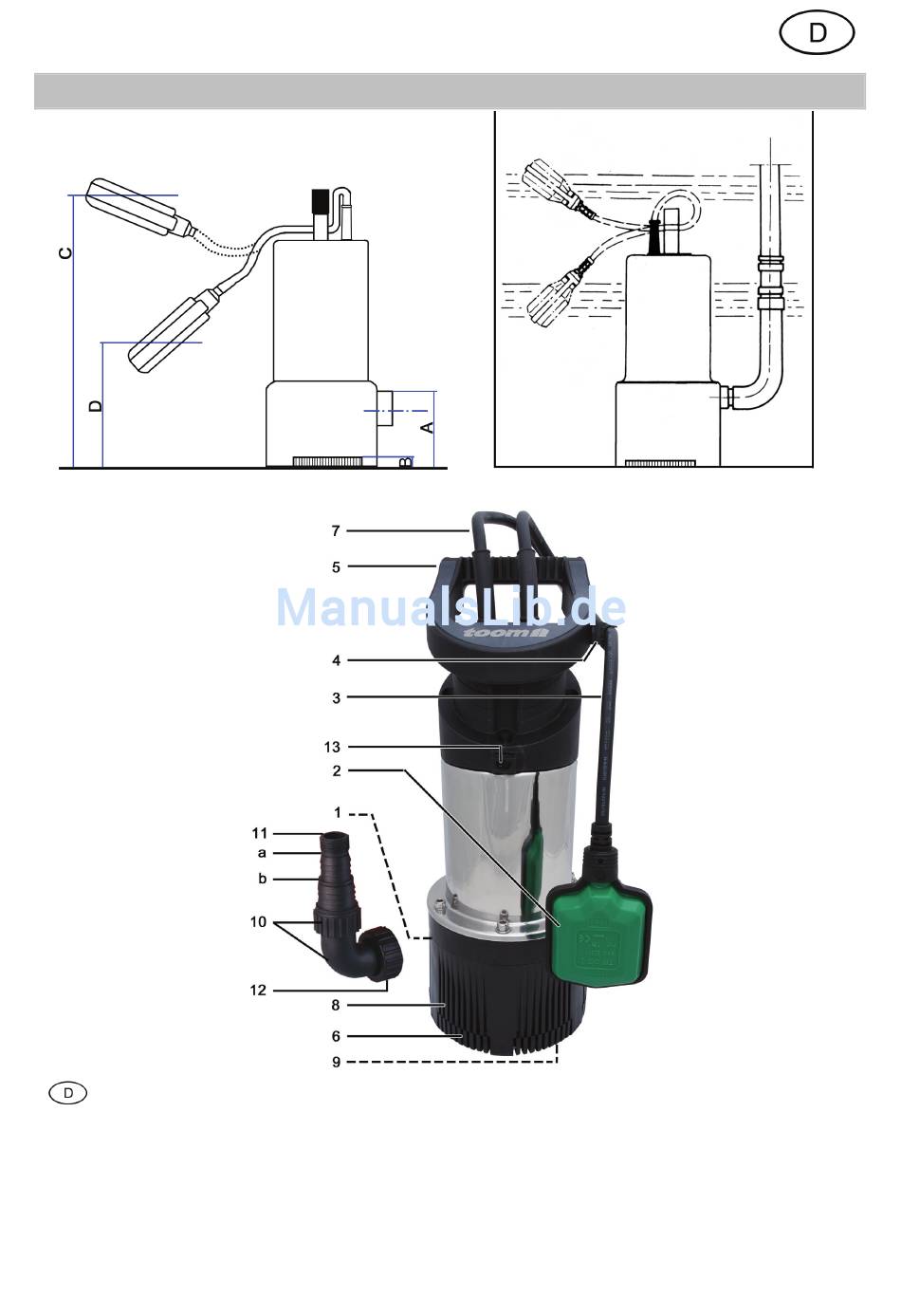

13. Anhang - Abbildungen: TDP 6000 IN

1 Druckanschluss
2 Schwimmerschalter
3 Kabel des Schwimmerschalters
4 Kabelführung Schwimmerschalter
5 Tragegriff
6 Ansaugöffnungen
* Die entsprechenden Werte sind im Abschnitt „Technische Daten" genannt.
Funktionsteile / Details
7 Netzanschlusskabel
8 Pumpenfuß
9 Schrauben am Pumpenfuß
10 Mehrdimensions-Anschlussbogen
11 Druckseitige Öffnung des Anschlussbogens C Startniveau *
12 Überwurfmutter
a Schnittpunkt
b Schnittpunkt
A Min. Selbstansaugniveau *
B Min. Absaugniveau *
D Abschaltniveau *
11
