Inhaltszusammenfassung für Toom 5000 UVC
- Seite 1 Bio-Druckfi lter-Komplettset 5000/10000/15000 UVC Bedienungsanleitung...
- Seite 2 PPS0020...
- Seite 3 Bio-Druckfilter-Komplettset 5000/10000/15000 UVC PPS0021 PPS0013 PPS0022...
- Seite 4 PPS0023...
- Seite 5 Bio-Druckfilter-Komplettset 5000/10000/15000 UVC PPS0024...
- Seite 6 PPS0016 PPS0017 PPS0008...
-
Seite 7: Inhaltsverzeichnis
Bio-Druckfilter-Komplettset 5000/10000/15000 UVC Inhaltsverzeichnis Hinweise zu dieser Gebrauchsanleitung Produktbeschreibung Sicherheitshinweise Montage Aufstellen Inbetriebnahme Störungsbeseitigung Reinigung und Wartung Lagern/Überwintern Verschleißteile ... -
Seite 8: Produktbeschreibung

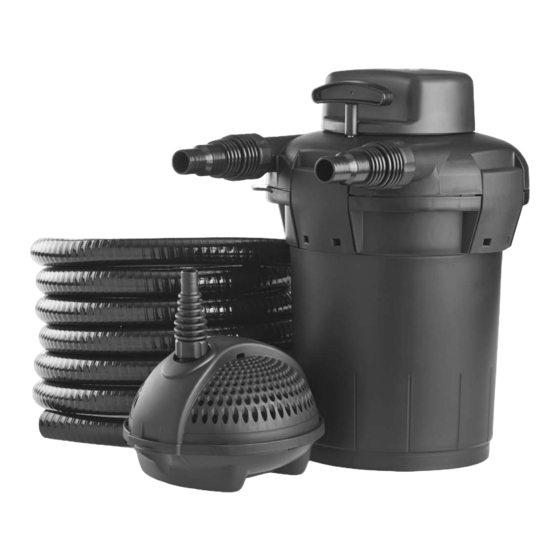

Produktbeschreibung Lieferumfang A Bio-Druckfilter-Komplettset 5000/10000/15000 UVC Anzahl Deckel mit integriertem UVC-Vorklärgerät Behälter Schlauchschelle Stufenschlauchtülle mit Dichtung Filterpumpe Stufenschlauchtülle mit Dichtung Schlauch Funktionsbeschreibung Bio-Druckfilter-Komplettset 5000/10000/15000 UVC ist ein Druckfilter mit bio-mechanischen Filtermedien und integriertem UVC-Vorklärgerät. Ideal zur Speisung höher gelegener Bachläufe. ... -
Seite 9: Sicherheitshinweise
Bio-Druckfilter-Komplettset 5000/10000/15000 UVC Sicherheitshinweise Das Gerät wurde nach dem aktuellen Stand der Technik und den bestehenden Sicherheitsvorschriften gebaut. Trotzdem können von diesem Gerät Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden. -
Seite 10: Montage
Sicherer Betrieb Bei defekten elektrischen Leitungen oder defektem Gehäuse darf das Gerät nicht betrieben werden. Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung. Verlegen Sie Leitungen geschützt vor Beschädigungen und achten Sie darauf, dass niemand darüber fallen kann. -
Seite 11: Aufstellen
Bio-Druckfilter-Komplettset 5000/10000/15000 UVC Aufstellen C Das Gerät nicht der direkten Sonneneinstrahlung aussetzen. – Maximale Umgebungstemperatur: 40 °C. Stellen Sie den Behälter überflutungssicher mindestens 2 m vom Teichrand entfernt auf einen festen und ebenen Untergrund. – Alternativ können Sie den Behälter bis ca. 50 mm unterhalb der Klammern in die Erde einlassen. ... -
Seite 12: Störungsbeseitigung
Störungsbeseitigung Störung Ursache Abhilfe Das Gerät erbringt keine zufriedenstellende Gerät noch nicht lange in Betrieb Die vollständige biologische Leistung Reinigungswirkung wird erst nach einigen Wochen erreicht Wasser ist extrem verschmutzt Algen und Blätter aus dem Teich entfernen, Wasser tauschen Fisch- und Tierbestand zu hoch Richtwert: ca. -
Seite 13: Reinigung Und Wartung
Bio-Druckfilter-Komplettset 5000/10000/15000 UVC Reinigung und Wartung Achtung! Gefährliche elektrische Spannung. Mögliche Folgen: Tod oder schwere Verletzungen. Schutzmaßnahmen: Elektrische Geräte und Installationen mit Bemessungsspannung U > 12 V AC oder U >30 V DC, die im Wasser liegen: Geräte und Installationen spannungsfrei schalten, bevor Sie ins Wasser greifen. ... - Seite 14 UVC-Vorklärgerät reinigen Achtung! Ultraviolette Strahlung. Mögliche Folgen: Verletzung von Augen oder Haut durch Verbrennen. Schutzmaßnahmen: UVC-Lampe niemals außerhalb des Gehäuses betreiben. UVC-Lampe niemals in einem defekten Gehäuse betreiben. Achtung! Zerbrechliches Glas. Mögliche Folgen: Schnittverletzung an den Händen. Schutzmaßnahmen: Vorsichtig mit Quarzglas und UVC-Lampe umgehen. Hinweis! Aus Sicherheitsgründen lässt sich die UVC-Lampe erst einschalten, wenn der Gerätekopf ordnungsgemäß...
-
Seite 15: Lagern/Überwintern
Bio-Druckfilter-Komplettset 5000/10000/15000 UVC UVC-Lampe ersetzen Ersetzen Sie die UVC-Lampe nach spätestens 8000 Betriebsstunden. Zum Ersetzen der UVC-Lampe das UVC-Vorklärgerät ausbauen und nach Beendigung der Arbeit wieder einbauen. ( UVC-Vorklärgerät reinigen) Nur Lampen verwenden, deren Bezeichnung und Leistungsangabe mit den Angaben auf dem Typenschild übereinstimmen. -
Seite 16: Technische Daten
12 Technische Daten Bereich Bio-Druckfilter 5000 Bio-Druckfilter 10000 Bio-Druckfilter 15000 Bemessungsspannung V AC / Hz 230 / 50 230 / 50 230 / 50 Leistungsaufnahme Typ UVC-Lampe 7 W TC-S(UV-C) 9 W TC-S(UV-C) 11 W TC-S(UV-C) Maximale Wassersäule Maximaler Durchfluss 1500 2500 2500... -
Seite 17: Garantiebedingungen
Bio-Druckfilter-Komplettset 5000/10000/15000 UVC 14 Garantiebedingungen PfG gewährt 2 Jahre Garantie ab Verkaufsdatum auf nachweisbare Material- und Fabrikationsfehler. Voraussetzung für die Garantieleistung ist die Vorlage des Kaufbeleges. Der Garantieanspruch erlischt bei unsachgemäßer Handhabung, elektrischer oder mechanischer Beschädigung durch missbräuchliche Anwendung sowie bei unsachgemäßer Reparatur durch nicht autorisierte Werkstätten. Reparaturen dürfen nur von PfG oder von PfG autorisierten Werkstätten durchgeführt werden. -
Seite 18: Ersatzteile
15 Ersatzteile PPS0010... - Seite 19 Bio-Druckfilter-Komplettset 5000/10000/15000 UVC PPS0018...
- Seite 20 Typ 1676 Art.-Nr.: 4310217 NAN: 1438275 Typ 1642 LA.-Nr.: 51307 Typ 1609I Art.-Nr.: 4310219 NAN: 1438282 Typ 1654 LA.-Nr.: 51319 PfG GmbH Typ 1614I Tecklenburger Str. 161 Art.-Nr.: 4310220 NAN: 1438293 Typ 1654 D-48477 Hörstel LA.-Nr.: 51320...
