Inhaltszusammenfassung für Asus PRIME X470-PRO

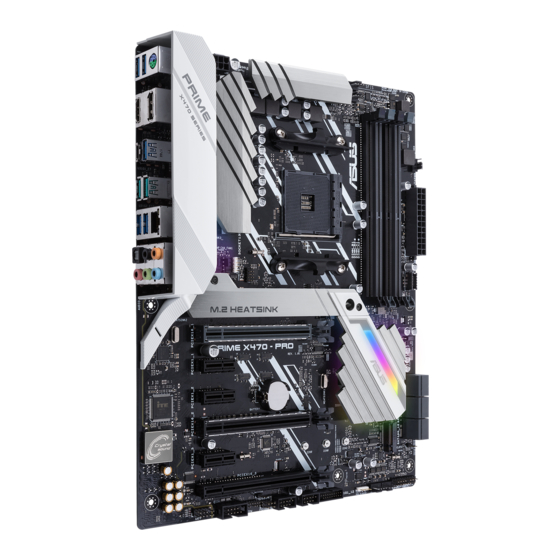

- Seite 1 PRIME X470-PRO...
- Seite 2 Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ................... v Über dieses Handbuch ....................vi PRIME X470-PRO Spezifikationsübersicht ............viii Verpackungsinhalt ....................xii Installationswerkzeuge und Komponenten ............xiii Kapitel 1: Produkteinführung Motherboard-Übersicht ................1-1 1.1.1 Bevor Sie beginnen ..............1-1 1.1.2 Motherboard-Layout ..............1-2 1.1.3 Central Processing Unit (CPU) ........... 1-4 1.1.4... - Seite 4 HDD/SSD SMART Informationen ..........3-17 3.6.10 USB-Konfiguration ..............3-17 Überwachungsmenü ................3-17 Boot Menü....................3-18 Tools-Menü ....................3-19 3.9.1 ASUS EZ Flash 3 Utility ............3-19 3.9.2 ASUS-Übertaktungsprofil ............3-19 3.9.3 ASUS SPD-Information ............. 3-20 3.9.4 Grafikkarteninformationen ............3-20 3.10 Exit Menü...
-
Seite 5: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 6: Über Dieses Handbuch
Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software- Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. -
Seite 7: Anmerkungen Zu Diesem Handbuch
Anmerkungen zu diesem Handbuch Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden. GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen. ACHTUNG: Informationen, um beim Ausführen einer Aufgabe Schäden an den Komponenten zu vermeiden. -
Seite 8: Prime X470-Pro Spezifikationsübersicht
- 4 x DIMM, max. 64 GB, DDR4 2400 / 2133 MHz, ungepufferter Speicher Dual-Kanal-Speicherarchitektur * Schauen Sie unter www.asus.com für die Liste qualifizierter Händler von Speichermodulen. AMD Ryzen™ 2. Generation / Ryzen™ 1. Generation Prozessoren 2 x PCIe 3.0 x16 Steckplätze (einzeln bei x16 oder dual bei x8/x8 Modus) AMD Ryzen™... - Seite 9 PRIME X470-PRO Spezifikationsübersicht AMD Ryzen™ 2. Generation / Ryzen™ mit Radeon™ Vega Grafikkarte / Ryzen™ 1. Generation Prozessoren** - M.2_1 Sockel 3 mit M Key, Typ 2242 / 2260 / 2280 / 22110 Speichergeräteunterstützung (PCIe 3.0 x4 und SATA Modus) AMD 7.
- Seite 10 - ASUS Q-Connector ASUS SafeSlot - Schützen Sie Ihre Grafikkarte ASUS 5X Protection III - ASUS SafeSlot Core - Durch stabile Verlötung verstärkter PCIe - ASUS LANGuard - schützt das LAN vor Überspannung, Blitzschlägen und Entladungen statischer Elektrizität! - ASUS-Überspannungsschutz - Weltklasse entworfener Schutz des...
- Seite 11 PRIME X470-PRO Spezifikationsübersicht Leises Thermal Design: - ASUS Fan Xpert 4 ASUS Quiet Thermal Solution - Elegantes lüfterloses Design: Chipsatz-Kühlkörper- & MOS- Kühlkörper- & M.2-Kühlkörper-Lösung Precision Tweaker 2: - vVDDCR CPU: Einstellbare CPU-Spannung in 0,00625 V Schritten - vVDDCR SOC: Einstellbare CPU/NB-Spannung in 0,00625 V...
-
Seite 12: Verpackungsinhalt
6.0, Mehrsprachiges BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Assistent, F6 Qfan Kontrolle, F3 My BIOS Favorites, letztes Änderungsprotokoll, F12 PrintScreen Funktion, Benutzerprofil, F4 AURA EIN/AUS, F9 Suche und ASUS DRAM SPD (Serial Presence Detect) Speicherinformation WOL für PME, PXE Handhabbarkeit... -
Seite 13: Installationswerkzeuge Und Komponenten
Installationswerkzeuge und Komponenten 1 Tüte mit Schrauben Philips (Kreuz)-Schraubenzieher PC Gehäuse Netzteil AMD AM4 CPU CPU-Lüfter, kompatibel mit AMD AM4/AM3 DDR4 DIMM SATA Festplattenlaufwerk SATA optisches Laufwerk (optional) Grafikkarte (optional) Das Werkzeug und die Komponenten, in der Tabelle aufgelistet, sind nicht im Motherboard- Paket enthalten. -
Seite 15: Kapitel 1: Produkteinführung
Kapitel 1: Produkteinführung Produkteinführung Motherboard-Übersicht 1.1.1 Bevor Sie beginnen Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw. einen Metallgegenstand wie z.B. das Netzteilgehäuse, damit die Komponenten nicht durch statische Elektrizität beschädigt werden. • Halten Sie Komponenten an den Rändern fest, damit Sie die ICs darauf nicht berühren. • Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik- Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. ASUS PRIME X470-PRO... -
Seite 16: Motherboard-Layout
1.1.2 Motherboard-Layout 24.4cm(9.6in) KBMS EATX12V _U31G1 _910 CPU_FAN CPU_OPT DIGI +VRM HDMI_DP CHA_FAN3 U31G1_C7 U31G1_5 U31G2_E12 1142 LAN_U31G1_34 AUDIO 22110 2280 2260 2242 PCIEX16_1 Intel ® I211AT ASM1480 ASM1480 PCIEX1_1 ASM1480 ASM1480 ® PCIEX1_2 X470 Super BATTERY ® PCIEX16_2 AURA M.2_2(SOCKET3) PCIEX1_3 2280... -
Seite 17: Ausstattungsinhalt
Seite ATX Stromanschlüsse (24-Pin EATXPWR, 8-Pin EATX12V) 1-15 CPU-, optionale CPU- und Gehäuselüfteranschlüsse; Wasserpumpen+ - und AIO-Pumpenanschlüsse (4-polig CPU_FAN, 4-polig CPU_OPT, 4-polig 1-14 CHA_FAN1-3; 4-polig W_PUMP+, 4-polig AIO_PUMP) AURA RGB Header (4-polig RGB_HEADER1-2) 1-16 AM4 CPU-Sockel DDR4 DIMM-Steckplätze USB 3.1 (Gen2) (bis zu 10 Gb/s) Frontblendenanschluss (U31G2_C1) 1-11 M.2 Steckplatz 3 1-17 AMD Serielle ATA 6 Gb/s Anschlüsse (7-polig SATA6G_1-6) 1-10 RTC-RAM-Löschen-Jumper (2-polig CLRTC) 10. System Panel Anschlüsse (20-5-polig PANEL) 1-11 11. USB 3.1 (Gen1) (bis zu 5 Gb/s) Anschluss (20-1-polig U31G1_12) 1-11 12. USB 2.0 Anschlüsse (10-1-polig USB12, USB34) 1-12 13. Thermal Sensor Anschlüsse (2-pol. T_SENSOR) 1-12 14. TPM Anschluss (14-1 polig TPM) 15. Serieller Anschluss (10-1-polig COM) 1-15 16. Frontblenden Audioanschluss (10-1-polig AAFP) ASUS PRIME X470-PRO... -
Seite 18: Central Processing Unit (Cpu)
1.1.3 Central Processing Unit (CPU) Das Motherboard ist mit einem AM4 Sockel für AMD Ryzen™ 2. Generation / Ryzen™ mit Radeon™ Vega Grafikkarte / Ryzen™ 1. Generation / 7. Generation A-Serie / Athlon X4 Prozessoren mit bis zu 8 Kernen ausgestattet. ® PRIME X470-PRO CPU socket AM4 Der AM4 Sockel hat eine andersartige Pinbelegung. Stellen Sie sicher, dass Sie eine CPU verwenden, die für den AM4 Sockel ausgelegt ist. Die CPU passt nur in einer Richtung hinein. Wenden Sie KEINE Gewalt an beim Einstecken der CPU in den Sockel, um ein Verbiegen der Kontakte am Sockel und eine Beschädigung der CPU zu vermeiden! Stellen Sie sicher, dass alle Netzleitungen ausgesteckt sind, bevor Sie die CPU installieren. 1.1.4 Systemspeicher Das Motherboard ist mit vier Double Data Rate 4 (DDR4) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet. DDR4-Module sind anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR4-Steckplatz. ® PRIME X470-PRO 288-pin DDR4 DIMM sockets Kapitel 1: Produkteinführung... -
Seite 19: Empfohlene Speicherkonfigurationen
Empfohlene Speicherkonfigurationen DIMM_B1 DIMM_B2* DIMM_B2* DIMM_B2* DIMM_A1 DIMM_A2* DIMM_A2* Speicherkonfigurationen Sie können 2 GB, 4 GB, 8 GB und 16 GB ungepufferte DDR4 DIMMs in den DIMM- Steckplätzen installieren. • Sie können verschiedene Speichergrößen in Kanal A und B installieren. Das System plant die Gesamtgröße des kleineren Kanals für die Dual-Channel-Konfiguration. Der überschüssige Speicher des größeren Kanals wird dann für den Single-Channel- Betrieb eingeplant. • Dieses Motherboard unterstützt keine Speichermodule mit 512Mb (64MB) Chips oder weniger (Speicherchipkapazitäten werden in Megabit, 8 Megabit/Mb = 1 Megabyte/MB). • Die Standard-Betriebsfrequenz ist abhängig von seiner Serial Presence Detect (SPD), welche das Standardverfahren für den Zugriff auf Informationen von einem Speichermodul ist. Im Ausgangszustand können einige Speichermodule für Übertaktung mit einer niedrigeren Frequenz arbeiten als der Hersteller angegeben hat. • Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung unter voller Systemlast (4 DIMMs) ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. • Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. ASUS PRIME X470-PRO... -
Seite 20: Erweiterungssteckplätze
1.1.5 Erweiterungssteckplätze Ziehen Sie den Netzstecker, vor dem Hinzufügen oder Entfernen von Erweiterungskarten. Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. PCIEX16_1 PCIEX1_1 PCIEX1_2 ® PCIEX16_2 PCIEX1_3 PCIEX16_3 SP Nr. Steckplatzbeschreibung PCIe 3.0/2.0 x16_1 Steckplatz PCIe 1.1 x1_1-Steckplatz PCIe 2.0 x1_2-Steckplatz PCIe 3.0/2.0 x16_2 Steckplatz PCIe 3.3 x3_3-Steckplatz PCIe 2.0 x16_3 Steckplatz Kapitel 1: Produkteinführung... - Seite 21 AMD Ryzen™ 2. Generation / Ryzen™ 1. Generation Prozessoren PCIe-Betriebsmodus VGA-Konfiguration PCIe 3.0 x16_1 PCIe 3.0 x16_2 Einzel VGA / PCIe Karte Dual VGA/PCIe Karte AMD Ryzen™ mit Radeon™ Vega Grafikkarte / 7. Generation A-Serie / Athlon X4 Prozessoren VGA-Konfiguration PCIe 3.0 x16_1 Einzel VGA / PCIe Karte • Wir empfehlen, dass Sie eine ausreichende Stromversorgung zur Verfügung stellen, wenn Sie den CrossFireX™- oder SLI -Modus verwenden. • Wenn Sie mehrere Grafikkarten benutzen, verbinden Sie für eine bessere Umgebungstemperatur die Gehäuselüfter mit den Gehäuselüfteranschlüssen auf dem Motherboard. ASUS PRIME X470-PRO...
-
Seite 22: Headers
1.1.6 Headers RTC-RAM-Löschen-Jumper (2-polig CLRTC) Dieser Jumper ermöglicht Ihnen das Löschen der CMOS RTC RAM Daten der Systemeinstellungsinformationen, wie Datum, Zeit und Systemkennwörter. CLRTC ® PIN 1 PRIME X470-PRO Clear RTC RAM Um den RTC RAM zu löschen: Schalten Sie den Computer aus und trennen ihn vom Stromnetz. Verwenden Sie einen Metallgegenstand, wie einem Schraubendreher, um die beiden Pins kurz zu schließen. Verbinden Sie das Netzkabel und schalten den Computer ein. Halten Sie die <Entf> Taste während des Bootvorgangs gedrückt und rufen Sie das BIOS auf, um die Daten neu einzugeben. Wenn die oben genannten Schritte nicht helfen, entfernen Sie die integrierte Batterie und schließen Sie den Jumper noch einmal kurz, um die CMOS RTC RAM-Daten zu löschen. Nach dem Löschen des CMOS, installieren Sie die Batterie. Kapitel 1: Produkteinführung... -
Seite 23: Interne Anschlüsse
1.1.7 Interne Anschlüsse Frontblenden Audioanschluss (10-1-polig AAFP) Dieser Anschluss ist für ein am Gehäuse befestigtes Frontblenden Audio-E/A-Modul, das HD Audio unterstützt. Verbinden Sie das eine Ende des Frontblenden Audio E/A- Modul-Kabels mit diesem Anschluss. AAFP ® HD-audio-compliant pin definition PRIME X470-PRO Front panel audio connector Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. TPM Anschluss (14-1 polig TPM) Dieser Anschluss unterstützt ein Trusted Platform Module (TPM)-System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher speichert. Ein TPM-System hilft außerdem die Netzwerksicherheit zu erhöhen, schützt digitale Identitäten und sichert die Plattformintegrität. PIN 1 ® PRIME X470-PRO TPM connector Das TPM-Modul muss separat erworben werden. - Seite 24 RSATA_TXP3 RSATA_TXP4 RSATA_TXN3 RSATA_TXN4 RSATA_RXN3 RSATA_RXN4 RSATA_RXP3 RSATA_RXP4 SATA6G_1 SATA6G_2 ® RSATA_TXP1 RSATA_TXP2 RSATA_TXN1 RSATA_TXN2 RSATA_RXN1 RSATA_RXN2 RSATA_RXP1 RSATA_RXP2 PRIME X470-PRO SATA 6 Gb/s connectors • Diese Anschlüsse sind auf [AHCI] standardmäßig eingestellt. Wenn Sie beabsichtigen, einen Seriellen ATA RAID-Set mit diesen Anschlüssen zu erstellen, setzen Sie die SATA-Modusauswahl im BIOS auf [RAID]. • Bevor Sie ein RAID-Set erstellen, beziehen Sie sich auf den Abschnitt RAID- Konfigurationen oder das RAID-Handbuch auf der Support-DVD. • Wenn Sie NCQ verwenden, setzen Sie den SATA-Modus im BIOS auf [AHCI]. Siehe Abschnitt SATA Konfiguration für Details. 1-10 Kapitel 1: Produkteinführung...
- Seite 25 SBU1 TX2- VBUS RX2+ RX1- RX2- RX1+ TX1- TX1+ VBUS ® PRIME X470-PRO USB 3.1 Gen 2 front panel connector USB 3.1 (Gen1) (bis zu 5 Gb/s) Anschluss (20-1-polig U31G1_12) Dieser Anschluss ermöglicht es Ihnen, ein USB 3.1 (Gen1)-Modul für zusätzliche USB 3.1 (Gen1) Front- oder Rückseitenanschlüsse zu verbinden. Mit einem eingebauten USB 3.1 (Gen1)-Modul können Sie alle Vorteile von USB 3.1 (Gen1) nutzen, einschließlich schnellere Datenübertragungsgeschwindigkeiten von bis zu 5 Gb/s, schnellere Ladezeit für aufladbare USB Geräte, optimierte Energieeffizienz und Abwärtskompatibilität mit USB 2.0. U31G1_12 PIN 1 ®...
- Seite 26 USB 2.0 Anschlüsse (10-1-polig USB12; USB34) Diese Stecker sind für USB 2.0 Anschlüsse. Verbinden Sie das USB- Modulkabel mit einem dieser Anschlüsse, und installieren Sie das Modul in einer Steckplatzaussparung an der Rückseite des Systemgehäuses. Diese USB-Anschlüsse erfüllen die USB-2.0-Spezifikation, die bis zu 480 Mb/s Übertragungsgeschwindigkeit unterstützt. USB34 USB12 ® PIN 1 PIN 1 PRIME X470-PRO USB 2.0 connectors Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! Thermal Sensor Anschlüsse (2-pol. T_SENSOR) Dieser Anschluss ist für das Thermistor-Kabel, mit dem Sie die Temperatur der kritischen Komponenten der Motherboards und angeschlossenen Geräte überwachen können. T_SENSOR ® PIN 1 SENSOR IN PRIME X470-PRO T_SENSOR connector 1-12 Kapitel 1: Produkteinführung...
- Seite 27 System Panel Connector (25-8 Pin PANEL) Dieser Anschluss unterstützt mehrere am Gehäuse befestigte Funktionen. PANEL +PWR_LED- SPEAKER PWR_SW PIN 1 ® +HDD_LED- RESET +PWR_LED- * Requires an ATX power supply PRIME X470-PRO System panel connector • Systembetriebs-LED (2-polig oder 3-1-polig, PLED) Der 2-polige oder 3-1-polige Anschluss ist für die Systembetriebs-LED. Verbinden Sie das Gehäuse-Strom-LED-Kabel mit diesem Anschluss. Die Systembetriebs-LED leuchtet, wenn Sie das System einschalten, und blinkt, wenn sich das System im Schlafmodus befindet. • Festplattenaktivitäts-LED (2-polig HDD_LED) Dieser 2-polige Anschluss ist für die HDD Aktivitäts-LED. Verbinden Sie das HDD Aktivitäts-LED-Kabel mit diesem Anschluss. Die Festplatten-LED leuchtet auf oder blinkt, wenn Daten gelesen oder auf die Festplatte geschrieben werden.
- Seite 28 CHA FAN PWR AIO_PUMP CHA_FAN1 CHA_FAN2 AIO PUMP PWR CHA FAN PWR AIO PUMP IN CHA FAN IN AIO PUMP PWM CHA FAN PWM W_PUMP+ ® PRIME X470-PRO Fan connectors • Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfteranschlüsse! • Stellen Sie sicher, dass das 4-polige CPU-Lüfterkabel vollständig am CPU- Lüfteranschluss eingesteckt ist. • Schließen Sie das Pumpenkabel des All-in-One Kühlers (AIO-Kühler) an den AIO_PUMP Header an und schließen Sie die Lüfterkabel an den CPU_FAN und/oder CPU_OPT Header an.
- Seite 29 +5 Volts Power OK -5 Volts PIN 1 +5 Volts PSON# +5 Volts +3 Volts -12 Volts +3 Volts +3 Volts PIN 1 ® PRIME X470-PRO ATX power connectors • Für ein komplett konfiguriertes System empfehlen wir, dass Sie ein Netzteil (PSU) verwenden, das der ATX 12V-Spezifikation 2.0 (oder neuere Version) entspricht und mindestens eine Leistung von 350W liefert. • Vergessen Sie nicht, den 8-poligen EATX12 V-Stromstecker anzuschließen. Ansonsten wird das System nicht booten. • Wir empfehlen Ihnen, ein Netzteil mit höherer Ausgangsleistung zu verwenden, wenn Sie ein System mit vielen stromverbrauchenden Geräte konfigurieren. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht. •...
- Seite 30 AURA RGB Header (4-polig RGB_HEADER1-2) Diese Anschlüsse sind für die RGB LED-Leisten vorgesehen. RGB_HEADER1 +12V PIN 1 RGB_HEADER2 PIN 1 +12V G R B ® PRIME X470-PRO RGB headers Der RGB-Header unterstützt mehrfarbige 5050 RGB LED-Leisten (12 V/G/R/B) mit einer maximalen Leistung von 3 A (12 V) und einer Länge bis 3 m. Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. • Die tatsächliche Beleuchtung und Farbe variieren je nach LED-Leiste. • Falls Ihre LED-Leiste nicht aufleuchtet, überprüfen Sie, ob das RGB LED- Verlängerungskabel und die RGB LED-Leiste in der richtigen Ausrichtung verbunden sind und ob der 12 V Anschluss mit dem 12 V Header auf dem Motherboard richtig justiert wurde. • Die LED-Leiste leuchtet nur, wenn das System in Betrieb ist. • Die LED-Leiste muss separat erworben werden. 1-16 Kapitel 1: Produkteinführung...
- Seite 31 M.2 Sockel (M.2_1; M.2_2) In diesen Sockeln können Sie M.2 SSD-Module installieren. M.2_1(SOCKET3) 22110 2280 2260 2242 M.2_2(SOCKET3) ® 2280 2260 2242 PRIME X470-PRO M.2 sockets • Für AMD Ryzen™ 2. Generation / Ryzen™ mit Radeon™ Vega Grafikkarte / Ryzen™ 1. Generation Prozessoren unterstützt der M.2_1 Sockel das PCIe 3.0 x4 und SATA Modus M Key Design sowie Speichergeräte des Typs 2242 / 2260 / 2280 / 22110. • Für AMD 7. Generation A-Serie / Athlon X4 Prozessoren unterstützt der M.2_1 Sockel das SATA Modus M Key Design sowie Speichergeräte des Typs 2242 / 2260 / 2280 / 22110. • Der M.2_2 Sockel unterstützt das PCIe 3.0 x2 und SATA Modus M Key Design sowie Speichergeräte des Typs 2242 / 2260 / 2280. • Der M.2_2 Sockel teilt den PCIe-Takt mit PCIe x1_1. Wenn PCIe x1_1 oder PCIe x1_3 belegt ist, kann der M.2_2 Sockel nur den SATA Modus unterstützen. Das M.2 SSD-Modul muss separat erworben werden. ASUS PRIME X470-PRO 1-17...
- Seite 32 1-18 Kapitel 1: Produkteinführung...
-
Seite 33: Kapitel 2: Grundinstallation
Layout kann je nach Modellen variieren, aber die Installationsschritte sind die gleichen. 2.1.1 Motherboard Installation ASUS Q-Shield (E/A-Blende) in die Gehäuserückwand einsetzen. Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind. - Seite 34 Setzen Sie neun (9) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. ® Ziehen Sie die Schrauben NICHT zu fest! Sonst wird das Motherboard beschädigt. Kapitel 2: Grundinstallation...
-
Seite 35: Cpu Installation
Sie eine CPU verwenden, die für den AM4 Sockel ausgelegt ist. Die CPU passt nur in einer Richtung hinein. Wenden Sie KEINE Gewalt an beim Einstecken der CPU in den Sockel, um ein Verbiegen der Kontakte am Sockel und eine Beschädigung der CPU zu vermeiden! ASUS PRIME X470-PRO... -
Seite 36: Installieren Von Cpu-Kühlkörper Und Lüfter
2.1.3 Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf dem CPU-Kühlkörper und der CPU an, bevor Sie den CPU-Kühlkörper und Lüfter montieren. Typ 1 Platzieren Sie bei der Installation des Lüfters die Lüfterseite mit dem Nockenhebel gegenüber dem M.2-Kühlkörper, um zu vermeiden, dass der Lüfter vom PCH-Kühlkörper eingeklemmt wird. - Seite 37 Typ 2 Bei Verwendung dieses CPU-Lüftertyps entfernen Sie nur die Schrauben und das Feststellbauteil. Entfernen Sie nicht die Platte auf der Unterseite. ASUS PRIME X470-PRO...
-
Seite 38: Dimm Installation
2.1.4 DIMM Installation Entfernen eines DIMMs Kapitel 2: Grundinstallation... -
Seite 39: Atx-Netzanschluss
2.1.5 ATX-Netzanschluss ODER Stellen Sie sicher, dass Sie den 8-poligen Stromstecker anschließen. 2.1.6 SATA-Geräteanschlüsse ODER ASUS PRIME X470-PRO... -
Seite 40: E/A-Anschlüsse Auf Der Frontseite
2.1.7 E/A-Anschlüsse auf der Frontseite So installieren Sie den So installieren Sie den USB 3.1 Frontblenden-Anschluss (Gen2) Anschluss USB 3.1 (Gen2) Dieser Anschluss passt nur in einer Richtung. Drücken Sie den Anschluss, bis er einrastet. So installieren Sie den USB 3.1 So installieren Sie den USB 2.0 (Gen1) Anschluss Anschluss... -
Seite 41: Erweiterungskarten Installieren
2.1.8 Erweiterungskarten installieren PCIe-x16-Karten installieren PCIe-x1-Karten installieren ASUS PRIME X470-PRO... -
Seite 42: Installation
2.1.9 M.2 Installation Der unterstützte M.2-Typ variiert je nach Motherboard. M.2_1 Installation 2-10 Kapitel 2: Grundinstallation... - Seite 43 M.2_2 Installation ASUS PRIME X470-PRO 2-11...
-
Seite 44: Rücktafel- Und Audio-Anschlüsse Des Motherboards
Rücktafel- und Audio-Anschlüsse des Motherboards 2.2.1 Hintere E/A-Anschlüsse Rücktafelanschlüsse PS/2 Tastatur/Maus-Kombianschluss DisplayPort USB 3.1 (Gen1) (bis zu 5 Gb/s) Anschlüsse USB 3.1 (Gen2) (bis zu 10 Gb/s) Anschlüsse LAN (RJ-45) Anschluss* Audio E/A-Anschlüsse** Optischer S/PDIF-Ausgang USB 3.1 (Gen1) (bis zu 5 Gb/s) Anschluss (Typ C) HDMI-Anschluss * und **: Beziehen Sie sich für die Definitionen der LAN-Anschluss LED, und Audioanschlüsse auf die Tabellen. - Seite 45 6-Kanal 8-Kanal 2-Kanal Hellblau Line In Line In Line In Seitenlautsprecher Hellgrün Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher Rosa Mic In Mic In Mic In Mic In Orange – – Mitte/Subwoofer Mitte/Subwoofer Schwarz – Rücklautsprecher Rücklautsprecher Rücklautsprecher ASUS PRIME X470-PRO 2-13...
-
Seite 46: Audio E/A-Anschlüsse
2.2.2 Audio E/A-Anschlüsse Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern Anschluss von 2-Kanal-Lautsprechern 2-14 Kapitel 2: Grundinstallation... - Seite 47 Anschluss von 4-Kanal-Lautsprechern Anschluss von 6-Kanal-Lautsprechern Anschluss von 8-Kanal-Lautsprechern ASUS PRIME X470-PRO 2-15...
-
Seite 48: Erstmaliges Starten
Erstmaliges Starten Bringen Sie nach Vervollständigen aller Anschlüsse die Abdeckung des Systemgehäuses wieder an. Stellen Sie sicher, dass alle Schalter im ausgeschalteten Zustand sind. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Systemgehäuses. Verbinden Sie das Netzkabel mit einer Steckdose, die einen Überspannungsschutz besitzt. -
Seite 49: Kapitel 3: Bios-Setup
BIOS Setup Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI- Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen. -
Seite 50: Bios-Setup-Programm
Sie den RTC RAM über die CMOS-löschen-Taste löschen. • Das BIOS-Setup-Programm unterstützt keine Bluetooth-Geräte. Besuchen Sie bitte die ASUS-Webseite für ein ausführliches Handbuch zum BIOS. BIOS Menü Das BIOS-Setup-Programm kann in zwei Modi ausgeführt werden: EZ Mode und Advanced Mode (Erweiterter Modus). Sie können die Modi unter Setup-Modus im Abschnitt Boot- Menü... -
Seite 51: Ez Modus
Mode ( Erweitertes Modus) Lädt die optimierte Standardwerte umschalten In Häufig gestellte Fragen suchen Klicken Sie auf das Startgeräten angezeigt werden Auswahl der Bootgeräteprioritäten Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. ASUS PRIME X470-PRO... -
Seite 52: Erweiterter Modus
3.2.2 Erweiterter Modus Advanced Mode (Erweiterter Modus) bietet erfahrenen Benutzern fortgeschrittene Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um vom EZ-Modus in den Erweiterten Modus zu wechseln, klicken Sie auf Advanced Mode (Erweiterter Modus) (F7) oder drücken die <F7>-Schnelltaste. -
Seite 53: Menüelemente
Siehe Abschnitt 3.2.3 QFan Control für weitere Informationen. EZ Tuning Wizard (F11) Mit dieser Schaltfläche oberhalb der Menüleiste können Sie die Übertaktungseinstellungen Ihres Systems anzeigen und optimieren . Siehe Abschnitt 3.2.4 EZ Tuning Wizard für weitere Informationen. ASUS PRIME X470-PRO... -
Seite 54: Allgemeine Hilfe
Bewegen Sie Ihren Mauszeiger zur Anzeige eines QR-Codes über diese Schaltfläche, scannen Sie diesen Code mit Ihrem Mobilgerät zur Verbindung mit der Seite mit häufig gestellten Fragen zum BIOS auf der ASUS-Support-Webseite. Alternativ können Sie den folgenden QR-Code scannen: Hot Keys Diese Taste oberhalb der Menüleiste enthält die Navigationstasten für das BIOS-Setup-... -
Seite 55: Q-Fan Control
Zum Übernehmen der Lüftereinstellungen anklicken Wählen sie ein Profil um es für den Lüfter Klicken Sie zum Zurückkehren zu übernehmen zum Hauptmenü Zum Rückgängigmachen der Änderungen Wählen Sie dies, um den Lüfter anklicken manuell zu konfigurieren ASUS PRIME X470-PRO... - Seite 56 Konfiguriere Lüfter manuell Wählen Sie Manuell aus der Liste der Profile, um die Betriebsgeschwindigkeit Ihrer Lüfter manuell zu konfigurieren. Geschwindigkeitspunkte Wählen Sie dies, um den Lüfter manuell zu konfigurieren So konfigurieren Sie Ihre Lüfter: Wählen Sie den Lüfter, den Sie konfigurieren möchten und um seinen aktuellen Status anzuzeigen.
-
Seite 57: Anleitung
Zum Öffnen des EZ Tuning Wizard Bildschirms drücken Sie <F11> auf Ihrer Tastatur . Klicken Sie dann auf Next oder klicken Sie am BIOS-Bildschirm auf (Weiter). Wählen Sie ein PC-Szenario: Daily Computing (Tägliche Computerarbeiten) oder Gaming/Media Editing (Spielen/Medienbearbeitung), klicken Sie dann auf Next (Weiter). ASUS PRIME X470-PRO... -
Seite 58: Favoriten
Wählen Sie ein Hauptkühlsystem BOX cooler, Tower cooler, Water cooler (BOX- Kühler, Tower-Kühler, Wasserkühler) oder I'm not sure (Ich bin nicht sicher), klicken Sie dann auf Next (Weiter). Klicken Sie nach Auswahl des Hauptkühlsystems auf Next (Weiter), klicken Sie dann zum Starten von OC Tuning (Übertaktungsabstimmung) auf Yes (Ja). - Seite 59 Sie können zu 'My Favorites' keine vom Benutzer verwalteten Elemente, wie Sprache und Startreihenfolge, hinzufügen. Klicken Sie Beenden oder drücken Sie <esc> um den Setup Tree Map Bildschirm zu schließen. Gehen Sie zum MyFavorites Menü, um die gespeicherten BIOS-Elemente anzuzeigen. ASUS PRIME X470-PRO 3-11...
-
Seite 60: Main-Menü (Hauptmenü)
Wenn dies geschieht, kehren Sie zu Standardeinstellungen zurück. EPU-Stromsparmodus Die ASUS EPU (Energy Processing Unit) setzt die CPU in ihre minimalen Stromverbrauch- Einstellungen. Aktivieren Sie dieses Element, um eine geringere CPU Core/Cache-Spannung festzulegen und den besten Energiesparzustand zu erreichen. Konfigurationsoptionen:... -
Seite 61: Advanced-Menü
Konfigurationsoptionen: [Disabled] [Enabled] SVM Modus Mit diesem Element können Sie die CPU-Virtualisierung aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Kern-Leveling-Modus Mit diesem Element können Sie die Anzahl der Recheneinheiten im System ändern. Konfigurationsoptionen: [Automatic mode] [One Computer Unit] ASUS PRIME X470-PRO 3-13... -
Seite 62: Nb Configuration
3.6.3 NB Configuration NB Configuration wird nicht unterstützt bei Verwendung eines AMD Ryzen Prozessors. IGFX Multi-Monitor Hier können Sie die Unterstützung der (internen Grafikgeräte) Multi-Überwachungsfunktion für aufgesetzten VGA-Geräten aktivieren oder deaktivieren. Die Speichergröße des internen Grafikgerätes wird reserviert. Konfigurationsoptionen: [Disabled] [Enabled] Das IGFX Multi-Monitor-Element muss aktiviert werden, bevor die AMD Dual Graphics Technologie verwendet werden kann. -
Seite 63: Onboard-Gerätekonfiguration
Gerät in einem der beiden Steckplätze PCIEx1_1 oder PCIEx1_3 steckt, wechselt der PCIEX16_3 Steckplatz in den X4 Modus. [X2] Zwingt den PCIEX16_3 Steckplatz, im X2 Modus zu laufen. [X4] Zwingt den PCIEX16_3 Steckplatz, im X4 Modus zu laufen. ASUS PRIME X470-PRO 3-15... -
Seite 64: Apm Konfiguration
Asmedia USB 3.1 Controller Aktiviert oder deaktiviert den hinteren USB 3.1 Controller. Konfigurationsoptionen: [Disabled] [Enabled] RGB LED-Beleuchtung Wenn das System im Betriebsmodus ist Dieses Element ermöglicht Ihnen das Ein- oder Ausschalten der RGB LED-Beleuchtung, wenn sich das System im Betriebsmodus befindet. Konfigurationsoptionen: [On] [Off] Wenn das System im Ruhezustand, Tiefschlafmodus oder Soft-Off-Modus ist Dieses Element ermöglicht Ihnen das Ein- oder Ausschalten der RGB LED-... -
Seite 65: Pci Subsystem Einstellungen
Das Überwachungsmenü zeigt die Systemtemperatur/den Energiestatus an und erlaubt die Anpassung der Lüftereinstellungen. Q-Fan-Konfiguration Mit den Unterelementen in diesem Menü können Sie die Q-Fan-Funktionen konfigurieren. Qfan Tuning Klicken Sie, um die niedrigste Geschwindigkeit automatisch zu erkennen und konfigurieren Sie den minimalen Arbeitszyklus für jeden Lüfter. ASUS PRIME X470-PRO 3-17... -
Seite 66: Boot Menü
Boot Menü Die Elemente im Boot-Menü gestatten Ihnen, die Systemstartoptionen zu ändern. Fast-Boot [Disabled (Deaktiviert)] Ermöglicht Ihrem System die Rückkehr zu seiner normalen Systemstartgeschwindigkeit. [Enabled (Aktiviert)] Ermöglicht Ihrem System die Beschleunigung des Systemstarts. Die folgenden Elemente werden nur angezeigt, wenn Sie den Fast Boot auf [Enabled] gesetzt haben. -
Seite 67: Boot-Aussetzung
Hier können Sie ASUS EZ Flash 3 ausführe. Wenn Sie <Enter>drücken, wird eine Bestätigungsmeldung angezeigt. Verwenden Sie die Links-/Rechts-Pfeiltasten, um zwischen [Ja] und [Nein] zu wählen, drücken Sie dann die <Enter>-Taste zum Bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 3.11.2 ASUS EZ Flash 3. 3.9.2 ASUS-Übertaktungsprofil Mit diesem Element können Sie mehrere BIOS-Einstellungen speichern oder laden. -
Seite 68: Asus Spd-Information
GPU-Post Dieses Element zeigt die Informationen und empfohlene Konfiguration für die PCIE- Steckplätze, in denen die Grafikkarte in Ihrem System installiert ist. Diese Funktion wird nur bei ausgewählten ASUS Grafikkarten unterstützt. 3.10 Exit Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen Standardwerte für die BIOS- Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen. -
Seite 69: Aktualisieren Des Bios
EZ Update: Aktualisiert das BIOS in einer Windows -Umgebung. ® ASUS EZ Flash 3: Aktualisiert das BIOS über ein USB-Flash-Laufwerk. ASUS Crashfree BIOS 3: Stellt das BIOS über die Support-DVD oder einen USB-Stick wieder her, wenn die BIOS-Datei fehlerhaft ist. 3.11.1 EZ Update... -
Seite 70: Asus Ez Flash 3
3.11.2 ASUS EZ Flash 3 ASUS EZ Flash 3 ermöglicht Ihnen das Herunterladen und Aktualisieren auf das neueste BIOS über das Internet, ohne dass Sie eine startfähige Diskette oder ein Betriebssystem-basiertes Dienstprogramm benötigen. Die Aktualisierung über das Internet variiert je nach Region und Internetbedingungen. - Seite 71 So aktualisieren Sie das BIOS per Internet: Gehen Sie im BIOS-Setup-Programm zu Advanced Mode. Gehen Sie zum Menü Tool, wählen Sie ASUS EZ Flash Utility und drücken Sie die <Eingabetaste>. Wählen Sie via Internet (Per Internet). Drücken Sie zur Auswahl einer Internetverbindungsmethode die Links-/Rechtstaste, drücken Sie dann <Enter>.
-
Seite 72: Asus Crashfree Bios 3
Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und lädt automatisch die ASUS EZ Flash 3-Anwendung. Sie müssen im BIOS-Setup-Programm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilität zu gewährleisten, empfehlen wir Ihnen, dass... -
Seite 73: Kapitel 4: Raid-Support
RAID 10 kombiniert data striping und data mirroring, ohne dass Paritäten (redundante Daten) errechnet und geschrieben werden müssen. Die RAID 10*-Konfiguration vereint alle Vorteile von RAID 0- und RAID 1-Konfigurationen. Für diese Konfiguration benötigen Sie vier neue Festplatten, oder eine bestehende und drei neue. ASUS PRIME X470-PRO... -
Seite 74: Anhang
