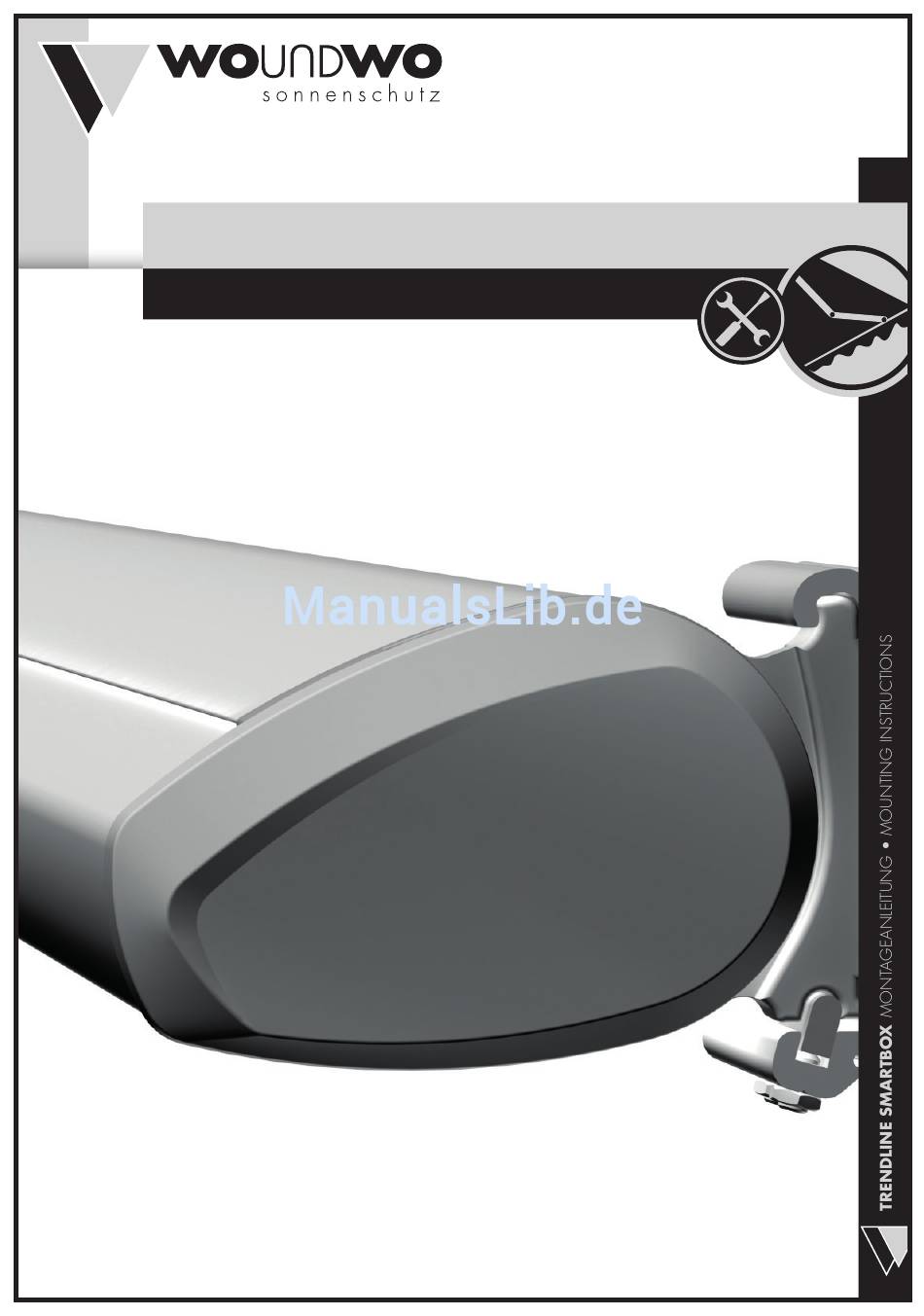

- Seite 1 841001 TRENDLINE SMARTBOX MONTAGEANLEITUNG • MOUNTING INSTRUCTIONS...
- Seite 2 TRENDLINE SMARTBOX MONTAGE MONTAGEANLEITUNG • INSTALLATION INSTRUCTIONS • ISTRUZIONI DI MONTAGGIO • INSTRUCTIONS DE WWW.WOUNDWO.COM...
- Seite 3 TRENDLINE SMARTBOX MONTÁŽNÍ NÁVOD • MONTÁŽNY NÁVOD • NAVODILA ZA MONTAŽO • SZERELÉSI ÚTMUTATÓ INHALTSVERZEICHNIS • CONTENTS • INDICE • TABLE DES MATIÈRES • OBSAH • OBSAH • KAZALO • TARTALOMJEGYZÉK Deutsch ..............4 English .
- Seite 4 TRENDLINE SMARTBOX MONTAGE MONTAGEANLEITUNG • INSTALLATION INSTRUCTIONS • ISTRUZIONI DI MONTAGGIO • INSTRUCTIONS DE 1. SICHERHEITSHINWEISE, WARNHINWEISE UND INFORMATIONEN FÜR DIE MONTAGE 1.1 ERKLÄRUNG DER HINWEISE SICHERHEITSHINWEISE UND WICHTIGE INFORMATIONEN SIND AN ENTSPRECHENDER STELLE IM TEXT ZU FINDEN. SIE SIND MIT EINEM SYMBOL VERSEHEN.
- Seite 12 TRENDLINE SMARTBOX MONTAGE MONTAGEANLEITUNG • INSTALLATION INSTRUCTIONS • ISTRUZIONI DI MONTAGGIO • INSTRUCTIONS DE 2. MONTAGE • INSTALLATION • MONTAGGIO • MONTAGE • MONTÁŽ • MONTÁŽ • MONTAŽA • FELSZERELÉS 2.1 WERKZEUGE UND HILFSMITTEL • TOOLS AND MATERIALS • UTENSILI UND MEZZI AUSILIARI •...
- Seite 13 TRENDLINE SMARTBOX MONTÁŽNÍ NÁVOD • MONTÁŽNY NÁVOD • NAVODILA ZA MONTAŽO • SZERELÉSI ÚTMUTATÓ 2.4 ANBRINGUNGSHÖHE UND POSITION DER KONSOLEN • MOUNTING HEIGHT AND POSITION OF THE BRACKETS • ALTEZZA DI MONTAGGIO E POSIZIONE DELLE STAFFE • HAUTEUR DE POSE ET POSITION DES SUP- PORTS DE POSE •...
- Seite 14 TRENDLINE SMARTBOX MONTAGE MONTAGEANLEITUNG • INSTALLATION INSTRUCTIONS • ISTRUZIONI DI MONTAGGIO • INSTRUCTIONS DE 2.6 KONSOLENBEFESTIGUNG • BRACKET MOUNTING • FISSAGGIO DELLE STAFFE • FIXATION DES SUPPORTS DE POSE • UPEVNĚNÍ KONZOLÍ • PRIPEVNENIE KONZOL • PRITRDITEV KONZOLE • KONZOLOS RÖGZÍTÉS...
- Seite 15 TRENDLINE SMARTBOX MONTÁŽNÍ NÁVOD • MONTÁŽNY NÁVOD • NAVODILA ZA MONTAŽO • SZERELÉSI ÚTMUTATÓ 3. MARKISENNEIGUNG EINSTELLEN • ADJUST INCLINATION OF THE AWNING • REGOLAZIONE DELL’INCLINAZIONE DELLA TENDA • RÉGLAGE DE L’INCLINAISON DU STORE • NASTAVENÍ SKLONU MARKÝZ • NASTAVENIE SKLONU MARKÍZY • NASTAVITEV NAKLONA MARKIZE • A NAPELLENZŐ LEJTÉSÉNEK BEÁLLÍTÁSA ≥12°...
- Seite 16 TRENDLINE SMARTBOX MONTAGE MONTAGEANLEITUNG • INSTALLATION INSTRUCTIONS • ISTRUZIONI DI MONTAGGIO • INSTRUCTIONS DE ≤12° ½ MAX. 40NM MAX. 40NM MAX. 40NM 4. INBETRIEBNAHME • INITIAL OPERATION • MESSA IN FUNZIONE • MISE EN SERVICE • UVEDENÍ DO PROVOZU • UVEDENIE DO PREVÁDZKY • ZAGON • ÜZEMBE HELYEZÉS...
- Seite 17 TRENDLINE SMARTBOX MONTÁŽNÍ NÁVOD • MONTÁŽNY NÁVOD • NAVODILA ZA MONTAŽO • SZERELÉSI ÚTMUTATÓ 4.1 MIT KURBELANTRIEB • WITH HAND CRANK • CON AZIONAMENTO A MANOVELLA • MANŒUVRE PAR MANI- VELLE • S KLIKOVÝM POHONEM • S KĽUKOVÝM POHONOM • S POGONOM Z ROČICO • KÉZI HAJTÁSSAL Handkurbel beim Erreichen der Endpositionen innen und außen nicht gewaltsam weiterdrehen, es besteht die Gefahr von...
- Seite 18 TRENDLINE SMARTBOX MONTAGE MONTAGEANLEITUNG • INSTALLATION INSTRUCTIONS • ISTRUZIONI DI MONTAGGIO • INSTRUCTIONS DE 4.2 MIT MOTORANTRIEB • WITH DRIVING GEAR • CON AZIONAMENTO A MOTORE • MANŒUVRE ÉLECTRIQUE • S MOTOROVÝM POHONEM • S MOTOROVÝM POHONOM • Z MOTORNIM POGONOM • MOTOROS HAJTÁSSAL...
- Seite 19 TRENDLINE SMARTBOX MONTÁŽNÍ NÁVOD • MONTÁŽNY NÁVOD • NAVODILA ZA MONTAŽO • SZERELÉSI ÚTMUTATÓ 4.4 MONTAGE BEENDEN/ÜBERGABE AN KUNDEN • COMPLETING THE INSTALLATION / TRANSFER TO THE CLIENT • TERMINARE IL MONTAGGIO/CONSEGNA AL CLIENTE • FIN DU MONTAGE/REMISE AU CLIENT • UKONČENÍ MONTÁŽE/ PŘEDÁNÍ...
- Seite 20 TRENDLINE SMARTBOX MONTAGE MONTAGEANLEITUNG • INSTALLATION INSTRUCTIONS • ISTRUZIONI DI MONTAGGIO • INSTRUCTIONS DE 5. DEMONTAGE • REMOVAL • SMONTAGGIO • DÉMONTAGE • DEMONTÁŽ • DEMONTÁŽ • DEMONTAŽA • LESZERELÉS WWW.WOUNDWO.COM...
- Seite 21 TRENDLINE SMARTBOX MONTÁŽNÍ NÁVOD • MONTÁŽNY NÁVOD • NAVODILA ZA MONTAŽO • SZERELÉSI ÚTMUTATÓ 6. FEHLERANALYSE • TROUBLESHOOTING • ANALISI DEI GUASTI • ANALYSE DES PANNES • ANALÝZA CHYB • ANALÝZA CHÝB • ANALIZA NAPAK • HIBAELEMZÉS Motor funktioniert nicht • Driving gear does not work • Il motore non funziona • Le moteur ne fonctionne pas • Motor nefunguje •...
- Seite 22 TRENDLINE SMARTBOX MONTAGE MONTAGEANLEITUNG • INSTALLATION INSTRUCTIONS • ISTRUZIONI DI MONTAGGIO • INSTRUCTIONS DE Anlage fährt nicht ganz ein oder aus • System does not extend or retract fully • Impianto non si avvia né si spegne • L’installation ne s’enroule ou ne se déploie pas entièrement • • Zařízení nevjíždí nebo zcela nevyjíždí • Zariadenie sa nasunie alebo nezasunie úplne •...
- Seite 23 TRENDLINE SMARTBOX MONTÁŽNÍ NÁVOD • MONTÁŽNY NÁVOD • NAVODILA ZA MONTAŽO • SZERELÉSI ÚTMUTATÓ © bei WO&WO © bei WO&WO Stand Oktober 2014 Stand März 2016 Druckfehler und technische Änderungen vorbehalten Druckfehler und technische Änderungen vorbehalten Art.-Nr.: 841001 Art.-Nr.: 800288_DE...
