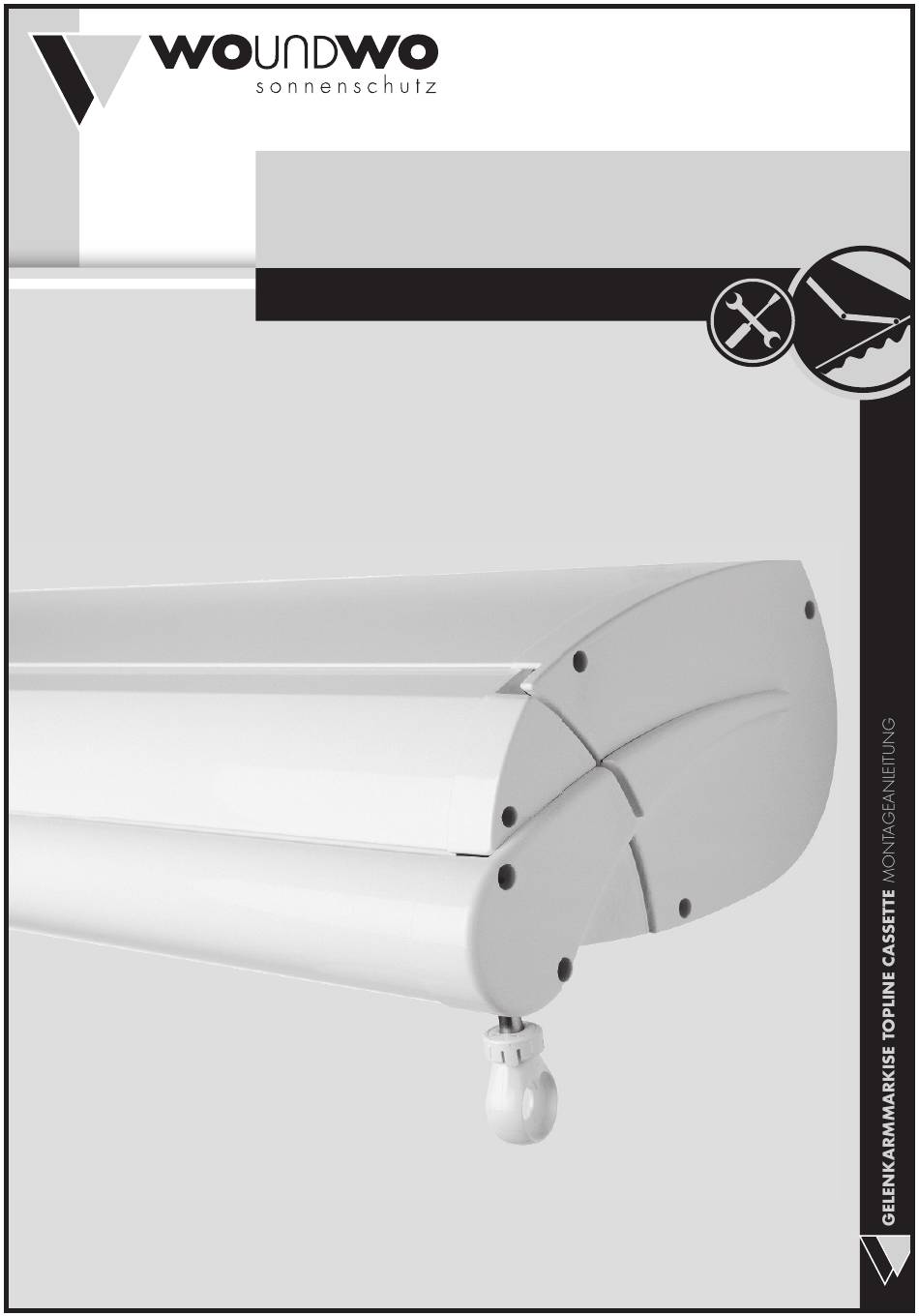

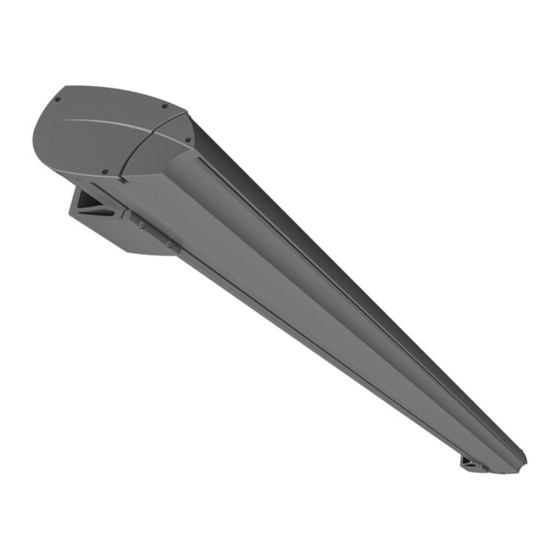

- Seite 1 800294_DE GELENKARMMARKISE TOPLINE CASSETTE MONTAGEANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
GELENKARMMARKISE TOPLINE CASSETTE MONTAGEANLEITUNG INHALTSVERZEICHNIS Seite 1. SICHERHEIT 1.1 Erklärung der Hinweise ..............3 1.2 Allgemeine Sicherheitshinweise . -
Seite 3: Sicherheit 1.1 Erklärung Der Hinweise
GELENKARMMARKISE TOPLINE CASSETTE MONTAGEANLEITUNG 1.2 ALLGEMEINE SICHERHEITSHINWEISE Die WO&WO gefertigt. Dennoch können bei der Montage bzw. Bedienung durch Nichtbeachtung der entsprechenden Anleitungen Gefahren für die beteiligten Personen entstehen. Die Markise darf ausschließlich durch qualifizierte Fachfirmen bzw. durch geschultes Fachpersonal montiert werden. -
Seite 4: Windklassen: Definition Und Einstufung
Produkt ungeprüft oder ungeeignet Klasse 1 20 - 27 km/h Klasse 2 28 - 37 km/h Klasse 3 38 - 48 km/h EINSTUFUNG DER MARKISEN TOPLINE CASSETTE Ausführung/Ausfall 1500 mm 2000 mm 2500 mm 3000 mm 3500 mm 4000 mm Windklasse ohne 2.4 MONTAGESITUATIONEN... -
Seite 5: Anbringungshöhe Und Position Der Konsolen
GELENKARMMARKISE TOPLINE CASSETTE MONTAGEANLEITUNG 2.5 ANBRINGUNGSHÖHE UND POSITION DER KONSOLEN MONTAGEHÖHE: Es bestehen Quetsch- und Scherbereiche an der Markise, z.B. zwischen Fallprofil und Gehäuse, an den Gelenkarmen sowie an sich begegnenden Profilen. Zum Schutz von Personen muss die Montagehöhe mindestens 2,50 m betragen. -
Seite 6: Befestigungstechnik
GELENKARMMARKISE TOPLINE CASSETTE MONTAGEANLEITUNG 2.6 BEFESTIGUNGSTECHNIK Durch das Eigengewicht der Markise und die maximale Windbelastung der entsprechenden Windklasse können Dübelauszugs- In nachstehender Tabelle sind die maximalen Dübelkräfte in Abhängigkeit von Markisengröße, Konsolenart, Konsolenzahl und Montage 1500 2000 2500 3000 3500*... -
Seite 7: Markisenfixierung
GELENKARMMARKISE TOPLINE CASSETTE MONTAGEANLEITUNG Montage 1500 2000 2500 3000 3500 4000 ohne 1.330 1.820 1.455 2.040 4500 1.165 1.645 1.485 1.895 ohne 1.090 1.590 2.180 1.930 2.415 Wand 5500 1.400 1.975 1.930 2.470 ohne 1.270 1.855 1.700 2.230 2.790 6500 1.075... -
Seite 8: Kuppelanlagen
GELENKARMMARKISE TOPLINE CASSETTE MONTAGEANLEITUNG Die Konsolenverschlüsse mittels beiliegenden ISK- Schrauben mit den Konsolen verbinden. Mit Inbusschlüssel SW6 festziehen. Damit ist die Markise gegen Absturz gesichert. 2.8 KOPPELANLAGEN gegen unbeabsichtigtes Öffnen gesichert. Diese Sicherung darf erst nach der Koppelung beider Anlagen entfernt wer- FALLPROFILKUPPLUNG: Prüfkabel anschließen und Koppelanlage mindesten 100 cm ausfahren. -
Seite 9: Inbetriebnahme
GELENKARMMARKISE TOPLINE CASSETTE MONTAGEANLEITUNG 3. INBETRIEBNAHME Markise oder darunter befinden, zu entfernen. Personen dürfen sich während der Probeläufe nicht in diesem Bereich aufhalten, es besteht eine Gefährdung durch Fehlfunktionen. 3.1 MIT KURBELANTRIEB Im ganz ausgefahrenen Zustand hat die Markise die beste Stoffspannung. Beim ersten Einfahren der Markise Wickelverhalten der Bespannung und paralleles Falten der Gelenkarme überprüfen. -
Seite 10: Markisenneigung Einstellen
GELENKARMMARKISE TOPLINE CASSETTE MONTAGEANLEITUNG 3.3 MARKISENNEIGUNG EINSTELLEN VERSTELLEN DER ARMNEIGUNG: etwas lockern. einstellen. DREHEN GEGEN UHRZEIGERSINN MARKISE SENKT SICH - DREHEN IM UHRZEIGERSINN MARKISE HEBT SICH EINSTELLEN DES CASSETTEN-FALLPROFILS: Optisch prüfen, ob die Seitenteile von Gehäuse und Fallprofil fluchten, wenn nötig Fallprofil noch einmal korrigieren. -
Seite 11: Montage Beenden/Übergabe An Kunden
GELENKARMMARKISE TOPLINE CASSETTE MONTAGEANLEITUNG 3.4 MONTAGE BEENDEN/ÜBERGABE AN KUNDEN Bedienanleitung durch den Monteur unter dem Punkt „Produktkennzeichnung“ zu dokumentieren. von Steuergeräten und Schaltern sind dem Kunden zu übergeben. Der Kunde ist in der Bedienung der Markise umfassend zu unterweisen. Bei Nichtbeachtung und Fehlbedienung kann es zu Schäden an der Markise und zu Unfällen kommen. - Seite 12 WWW.WOUNDWO.COM WO&WO Sonnenlichtdesign GmbH & Co KG office@woundwo.at Österreich Deutschland...
