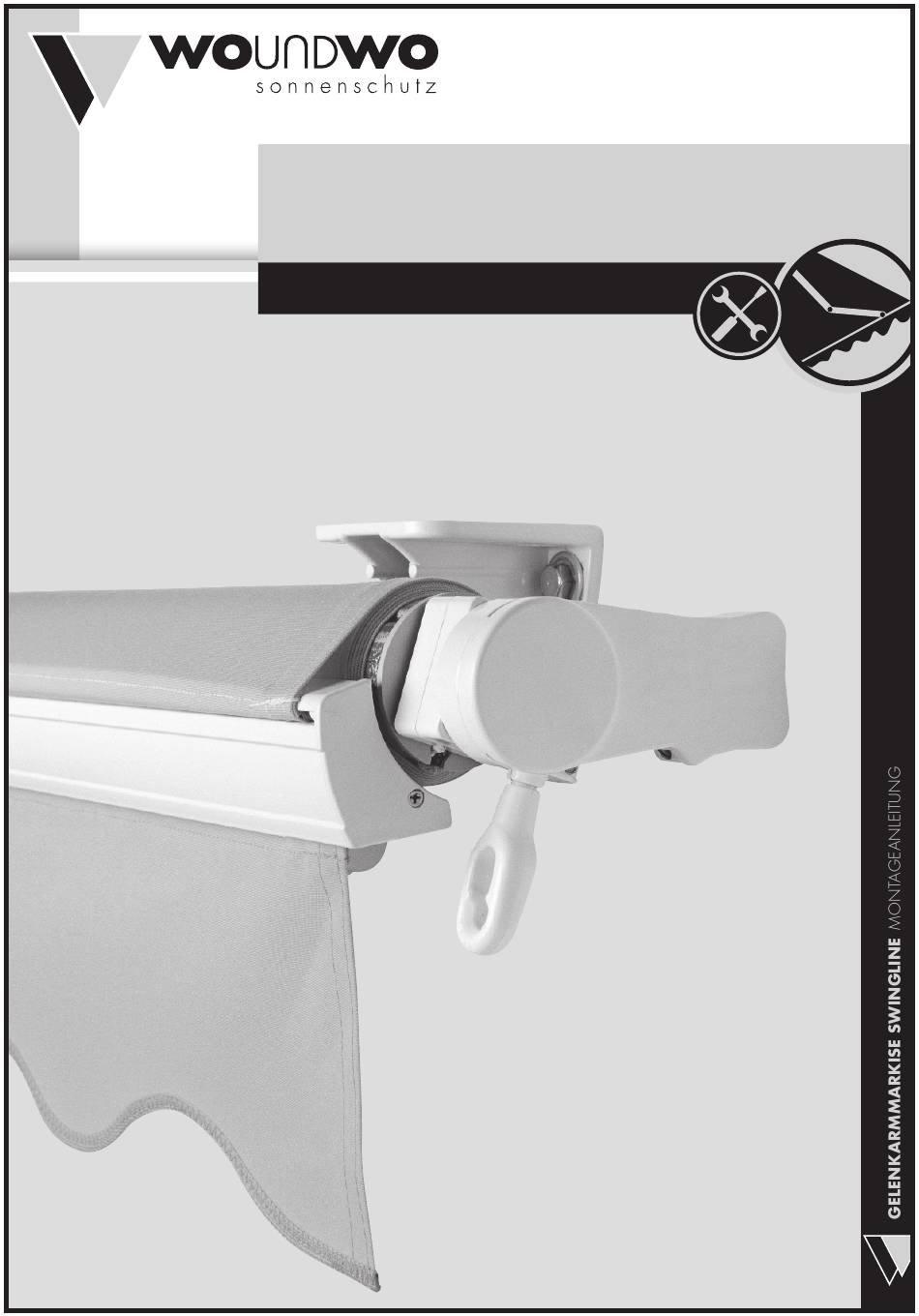

800286_DE
GELENKARMMARKISE
SWINGLINE
MONTAGEANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für woundwo SWINGLINE

Inhaltszusammenfassung für woundwo SWINGLINE

  • Seite 1 800286_DE GELENKARMMARKISE SWINGLINE MONTAGEANLEITUNG...
  • Seite 2 Dieses Symbol kennzeichnet wichtige Produktinformationen für den Monteur oder Nutzer. ALLGEMEINE SICHERHEITSHINWEISE Die WO&WO-Markise SWINGLINE (SL) ist nach den Bestimmungen der DIN EN 13561 konstruiert und gefertigt. Dennoch können bei der Montage bzw. Bedienung durch Nichtbeachtung der entsprechenden Anleitungen Gefahren für die beteiligten Personen entstehen.

  • Seite 3: Werkzeuge Und Hilfsmittel

    4 (nach Beaufort-Skala) 20 - 27 km/h Klasse 2 5 (nach Beaufort-Skala) 28 - 37 km/h Klasse 3 6 (nach Beaufort-Skala) 38 - 48 km/h EINSTUFUNG DER MARKISE SWINGLINE Ausführung/Ausfall 1500 mm 2000 mm 2500 mm 3000 mm Windklasse © bei WO&WO Stand Juli 2014 Druckfehler und technische Änderungen vorbehalten...

  • Seite 4: Anbringungshöhe Und Position Der Konsolen

    GELENKARMMARKISE SWINGLINE MONTAGEANLEITUNG MONTAGESITUATIONEN DACHSPARRENMONTAGE WANDMONTAGE Maße in mm DECKENMONTAGE Maße in mm Maße in mm ANBRINGUNGSHÖHE UND POSITION DER KONSOLEN MONTAGEHÖHE: Es bestehen Quetsch- und Scherbereiche an der Markise, z.B. zwischen Fallprofil und Gehäuse, an den Gelenkarmen sowie an sich begegnenden Profilen.
  • Seite 5 ERFORDERLICHE MINDESTANZAHL DER KONSOLEN SL: In den nachstehenden Tabellen sind die Anzahlen an standardmäßig mitgelieferten Konsolen für die Montage der SWINGLINE-Markise mit Wand- oder Deckenkonsolen auf Betonuntergrund und mit den Konsolenplatten definiert. Standardmäßig mitgelieferte Konsolenanzahl bei Montage auf Betonuntergrund Ausfall (mm)
  • Seite 6 Dübelauszugskräfte bis zu 3500N (ca. 350 kg) bei Wandmontage und bis zu 5850N (ca. 600 kg) bei Deckenmontage auftreten. In nachstehender Tabelle sind die maximalen Dübelkräfte in Abhängigkeit von Markisengröße, Konsolenart, Konsolenzahl (nach Tabellen 2.5.) und Windklasse (nach Tabelle 2.3.) definiert: SWINGLINE mit WAND/DECKEN-Konsolen SL Maximale Auszugskräfte abhängig von Anlagengröße [N] Montage Breite...
  • Seite 7 GELENKARMMARKISE SWINGLINE MONTAGEANLEITUNG Diese Werte sind bei der Anzahl der standardmäßig mitgelieferten Konsolen für die Montage berücksichtigt. Bei weniger tragfähigen Untergründen und bei Verwendung von Injektionsankern ist ein qualifizierter Befestigungstechniker zu Rate zu ziehen. Die Reduktion der Dübelkräfte kann durch Erhöhung der Konsolenanzahl in Armnähe oder durch...

  • Seite 8: Mit Motorantrieb

    GELENKARMMARKISE SWINGLINE MONTAGEANLEITUNG MIT MOTORANTRIEB Für Probeläufe sind ausschließlich Prüfkabel zu benutzen (keine Automatiksteuerungen etc.) und die Markise muss sich im Blickbereich des Bedieners befinden. Falls nicht bereits erfolgt, das Prüfkabel an das Antriebskabel anschließen. Die Endlagenschalter des Motors sind bereits werksseitig eingestellt, bauseitig notwendige Korrekturen sind möglich laut „Motor-Einstellanleitung“.

  • Seite 9: Montage Beenden/Übergabe An Kunden

    GELENKARMMARKISE SWINGLINE MONTAGEANLEITUNG Bei gekuppelten Regenschutzdächern die Kupplung auf die gleiche Weise einbauen. Die Kupplung greift dabei jeweils zur Hälfte in jedes der beiden Profile ein. Klemmschraube Dichtlippe MONTAGE BEENDEN/ÜBERGABE AN KUNDEN Bedienanleitung durch den Monteur unter dem Punkt „Produktkennzeichnung“ zu dokumentieren.
